A Solis RECOMENDA PROTETOR CONTRA SURTO DA REDE EM SISTEMAS SOLARES

A Solis recomenda protetore contra sobretensão da rede em casas solares. A instalação de um dispositivo de proteção contra surtos de vários estágios (DPS), usado com o método de fiação DPS correto para diferentes sistemas de rede e inversores ligados à rede de alta qualidade, garante a prevenção de qualquer descarga indesejada nas instalações

20 de fevereiro de 2021-Zhejiang, China, a Solis promoverá a cultura de proteção contra surto de rede para residências e telhados C&I que possuem sistemas de fornecimento de energia solar para garantir a segurança das instalações fotovoltaicas.

Em um sistemaFV, geralmente nos concentramos no surto da queda de um raio, mas o que não pode ser ignorado é o curto-circuito ligado à rede, durante as operações de comutação ou grande energia de partida e parada do motor, que com um raio, pode ser muito destrutiva para a carregar eletrônicos como inversores. Identificar e estar preparado para tais situações é fundamental para a segurança das instalações solares.

O surto de rede ou operações de comutação (comutação de pulso eletromagnético, CPEM) podem gerar tensões de surto induzidas que se espalham para as linhas de alimentação. No caso de grandes correntes de ativação ou curtos-circuitos, correntes muito altas podem fluir em alguns milissegundos. Essas mudanças de corrente de curto prazo podem levar a sobretensões transitórias e as principais fontes se enquadram nas seguintes categorias:
(1) Entrada e excisão de grandes cargas;
(2) Entrada e excisão de cargas indutivas;
(3) Entrada e excisão do capacitor de compensação reativa;
(4) Falha de curto-circuito da rede;

O surto de rede existe em qualquer rede elétrica, especialmente em fábricas com uma rede fraca ou carga grande com entrada e excisão frequentes. De acordo com os dados, o surto elétrico causado pela carga de eletricidade no sistema de rede é responsável por cerca de 70% dos surtos, enquanto o surto de raios é de apenas 30%.

Embora os surtos da rede não sejam tão energéticos quanto os surtos de raios (geralmente centenas de kilovolts), suas sobretensões transitórias variam de centenas a 20.000 volts e eles acontecem com maior frequência. Isso pode causar problemas potenciais em um sistema fotovoltaico, incluindo:
1.Faz com que o protetor de corrente de fuga, disjuntor e outros equipamentos da caixa de distribuição atuem ou, até mesmo, queimem.
2.Afeta o funcionamento normal do inversor, até mesmo destruir a estrutura elétrica do DPS embutido ou relé do inversor.

Dada essa realidade, a Solis tem um conjunto de recomendações para a prevenção de tais riscos aos sistemas fotovoltaicos, apoiadas pelos engenheiros técnicos da Solis no local para compartilharem a experiência acumulada neste assunto.

Todos os inversores da Solis têm a capacidade de monitorar o estado da rede. Quando ocorre um surto da rede, o display LCD do inversor e o equipamento de monitoramento mostram as informações de falha correspondentes e são desconectados da rede a tempo, aguardando a recuperação da falha. Portanto, não se preocupe, lide com o problema de acordo com as informações de falha a tempo.

A seleção correta e o uso de equipamentos DPS de vários níveis adicionais são uma forma eficaz de evitar surtos na rede. E os engenheiros explicam principalmente por meio das três partes a seguir:

Princípio de Seleção:
(1) A tensão de operação contínua máxima do DPS (Uc) precisa ser referida ao valor flutuante no nó da rede (Ug) ;

(2) A corrente do raio (Imax), protetor contra surtos de Classe II precisa prestar atenção à corrente de impulse do raio de 8/20us, o qual é recomendado ser maior que 20 kA;

(3) A tensão horizontal de proteção (Up) é consistente com a tensão CA suportável do inversor (Uw);

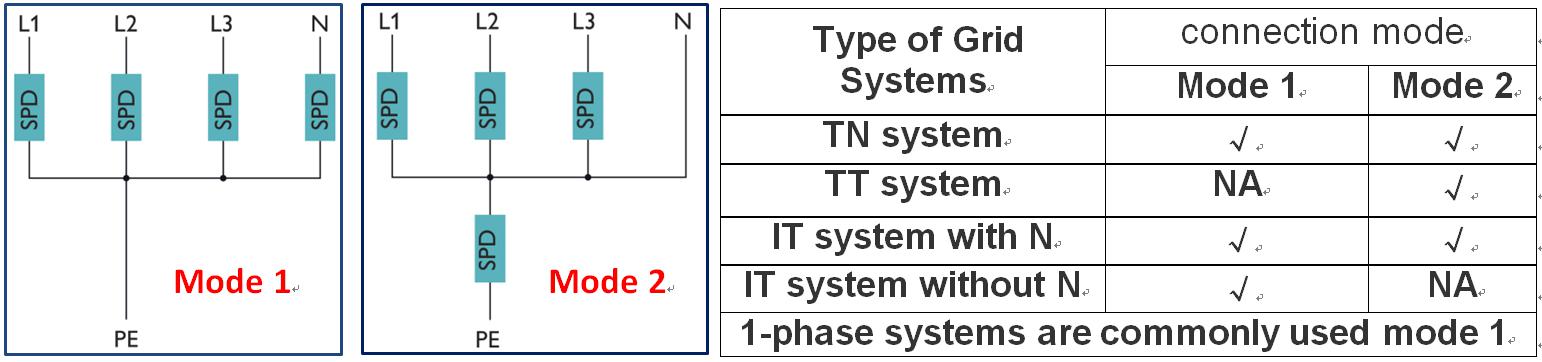

Modo de conexão：

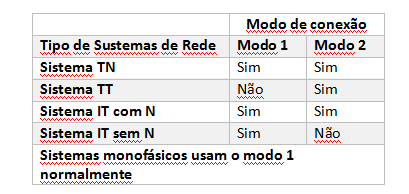

Selecione o modo de conexão DPS apropriado de acordo com os Sistemas de Rede.

Modo 1/Modo2

Notas:
1)Por favor, para proteger o DPS com disjuntor em série ou fusível.
2)O fio de conexão do DPS deve ser curto e reto, e seu comprimento total deve ser de até 0,5 m.
3)O sistema deve estar bem aterrado.
4)Por favor, substitua o DPS quando ele falhar.

"É claro que os inversores ligados à rede fotovoltaica também têm DPS CA e CC embutidos, mas os surtos de rede são altos e podem chegar a 70%, o que pode afetar facilmente o inversor. Adicionar um DPS adicional no lado CA pode formar proteção de vários níveis para o sistema e é mais fácil substituir o DPS após ele falhar, especialmente em fábricas com redes fracas ou cargas pesadas, e o inversor pode usar produtos com proteção contra surtos de níveis maiores, como os produtos da série Solis-(100-125)K-5G, com DPS CA Tipo-I. " assim explica o nosso especialista.
