Proteção de Isolamento FV

Resumo

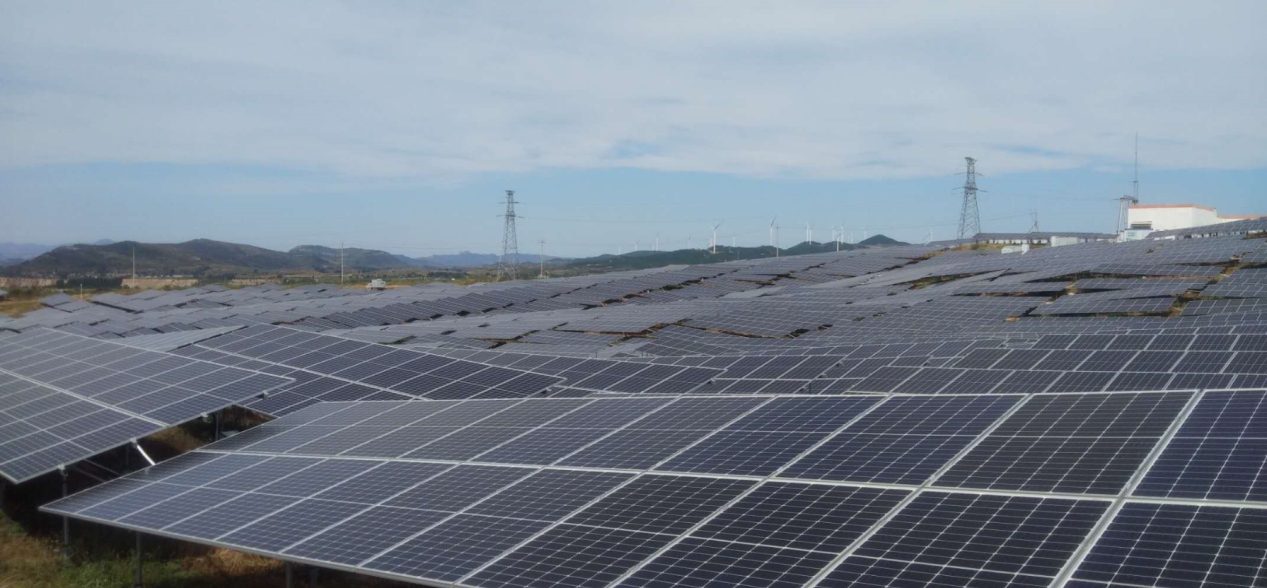

Quando o clima é chuvoso em algumas épocas do ano, a usina FV terá muitos pequenos problemas. Portanto, o Seminário Solis compartilhará com você alguns problemas que são propensos às usinas FV durante a estação chuvosa e com métodos de tratamento.

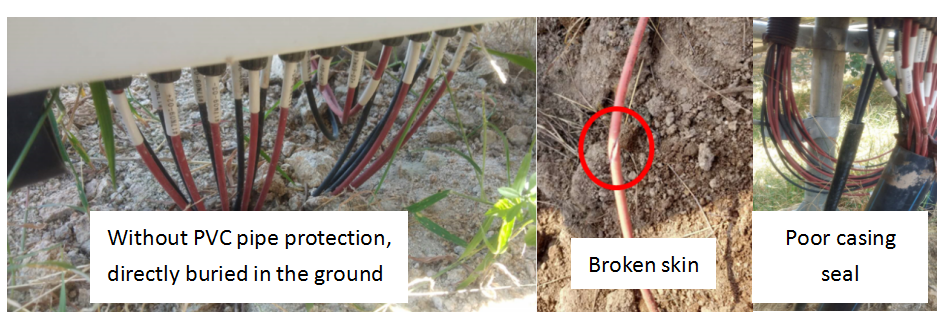

Recentemente, o inversor no local de um cliente deu o alarme “PV ISO-PR” em um dia nublado. O cliente entrou em contato com a equipe técnica da Solis rapidamente. Por meio de investigação no local, eles encontraram muitos problemas de instalação, como: Strings FV enterradas diretamente no solo sem proteção de tubo de PVC, muitos cabos CC danificados etc. A equipe técnica da Solis auxiliou o cliente na troca do cabo novamente, e recomendou fazer o tratamento de proteção de tubulação de PVC para as string, e então o inversor voltou a funcionar normalmente.

Neste Seminário Solis, usaremos este caso para introduzir questões relacionadas ao "PV ISO-PR".

Ⅰ Fenômeno de falha e causa

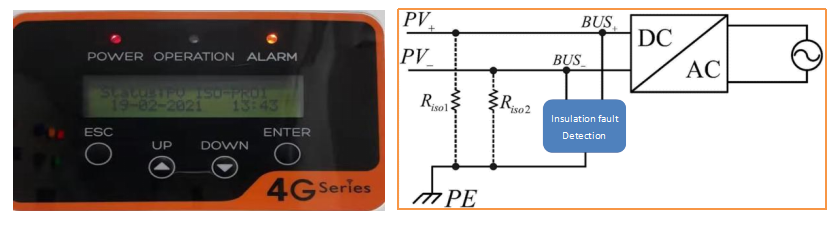

“PV ISO-PR” significa Proteção de Isolamento FV, que é um problema relativamente frequente do sistema, que se manifesta principalmente quando: o inversor é desconectado da rede e entra no modo de proteção. É exibida a mensagem de erro “PV ISO -PR01 / 02” na sua tela.

Nota：
1)O código de alarme “PV ISO-PR01” indica danos no terminal negativo da string FV conectado ao inversor
2)O código de alarme “PV ISO-PR02” indica danos no terminal positivo da string FV

Motivo: Esta falha indica que o inversor detectou que a resistência de isolamento FV+ ou PV- ao aterramento está muito baixa. De acordo com as normas de segurança, o inversor deve parar de funcionar e entrar no modo de proteção para evitar o risco de choque elétrico.

As causas da “Proteção de Isolamento FV” são divididas principalmente em três categorias: fatores do ambiente externos (aumento da umidade do ambiente), fatores do sistema (isolamento do aterramento do sistema ruim), fatores do inversor (detecção do isolamento da linha CC e limite de proteção muito pequeno). Dentre eles, fatores do ambiente e do sistema correspondem por mais de 80%, principalmente em épocas chuvosas, o sistema estará mais sujeito a esta falha.

Ⅱ Análise da Falha

1、Causada por fatores do ambiente
Verifique o tempo de falha do inversor. Se o erro for reportado pela manhã, tarde, tempo nublado ou tempo chuvoso, e seguir de uma recuperação automática, é um fenômeno normal. Isso ocorre porque, nesses momentos, a umidade do ar aumenta e a resistência do sistema FV ao aterramento se torna mais baixa, o inversor é fácil de relatar falha de isolamento FV;

2、Causada por fatores do sistema
Se o inversor relatar um erro e a falha não puder ser recuperada automaticamente, investigue com mais detalhes o foco do problema. O conteúdo e o método da investigação são os seguintes:

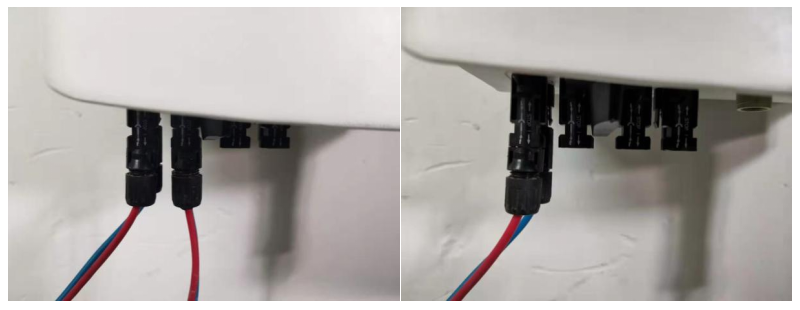

1）Verifique o string um a um através do inversor.
Método: conectar os strings um a um, com a função de alerta precoce do inversor, se o inversor não continuar a relatar esses erros após a inicialização, significa que o string está bem, se o inversor relatar um erro quando o próximo string for conectado, isso significa que esta string conectada não atende aos requisitos. Ao mesmo tempo, preste atenção se a mensagem de erro é 01 ou 02 para localizar com precisão o ponto de falha de isolamento.

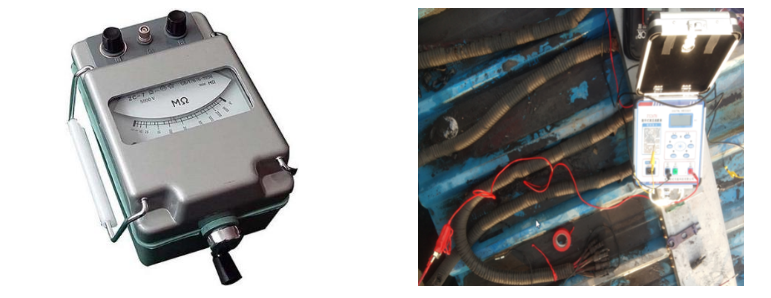

3）Verifique a string através de um megômetro.

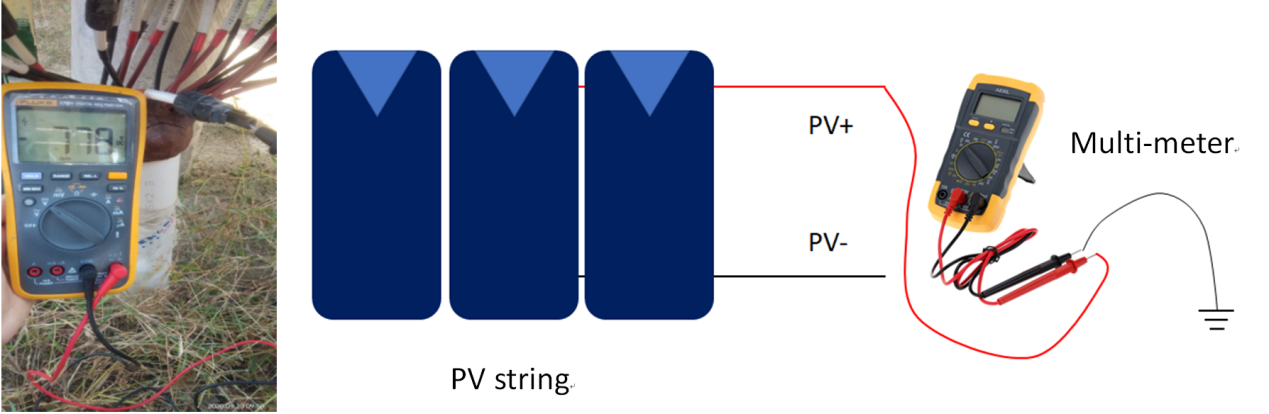

Método: Use megôhmetro para medir a resistência de isolamento da a string FV do polo positivo ou negativo ao terra, um por um. A impedância deve ser maior do que 150KΩ. Se for inferior a este valor, significa que a string tem um isolamento ruim.

Ⅲ Resolvendo o problema
1) Verifique a linha CC da string FV está com defeito, o que foi confirmado na etapa anterior para encontrar o problema final, como proteção danificada ou cabos imersos em água, e resolva a tempo.

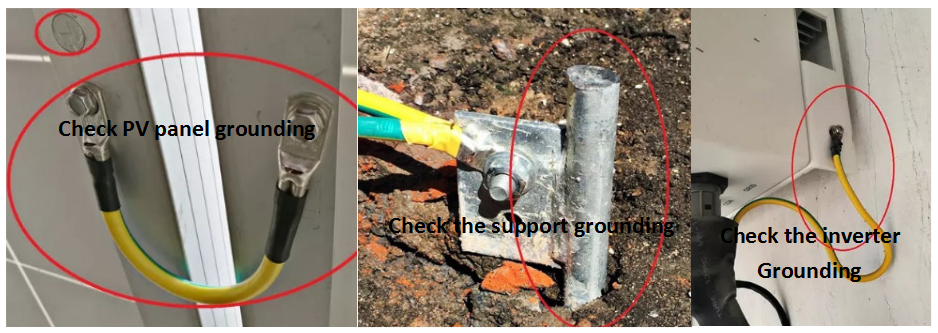

2) Verifique se o aterramento do sistema é bom, incluindo aterramento do painel fotovoltaico, aterramento de suporte e aterramento do inversor, etc.

3) O limite de configuração do inversor não atende às condições de trabalho no local
Após a inspeção e reparo necessários, se o sistema estiver em boas condições, o valor da proteção de isolamento pode ser revisado de acordo com a situação local. O método de revisão é:

Nota: o valor específico depende das condições de trabalho do local, consulte os engenheiros da Solis ou contate diretamente os engenheiros da Solis para comunicação e resolução no local. www.solisinverters.com/aftersales.html

Conclusão
Como parte central do sistema FV, o inversor é responsável pela conversão de energia, detecção de falhas & alerta precoce, proteção de segurança pessoal & do equipamento. Portanto, se ocorrer um aviso do sistema, o pessoal de O&M deve prestar atenção a ele, investigar e resolver o problema a tempo para garantir o funcionamento normal do sistema fotovoltaico. Solis é o melhor inversor de string e possui a melhor equipe de serviço do mundo. Se você tiver alguma dúvida técnica e de produto sobre sistemas FV, visite-nos: www.solisinverters.com
