Seminário Solis, Episódio 73:Função de Detecção de TC no Aplicativo SolisCloud

Autor：Ginl_mg_324 Tempo：2025-11-20 13:03:00.0 Visualizações da página：58

Contexto
Ao configurar um inversor, os clientes geralmente utilizam um TC (transformador de corrente) para medir a corrente. No entanto, o TC deve ser instalado corretamente. Às vezes, não é fácil saber se a instalação foi feita da maneira certa.
Por isso, neste seminário da Solis, apresentamos a função de detecção de TC — uma ferramenta simples no aplicativo SolisCloud que ajuda a verificar se a instalação do TC está correta.

2. Método de instalação padrão
O TC monitora o fluxo de energia no ponto de conexão com a rede. Se detectar que o fluxo de energia está prestes a ultrapassar o limite de potência de retorno, o inversor reduzirá automaticamente a geração para manter-se dentro dos limites.

Para uma instalação correta:
l O TC deve ser instalado no fio fase, no ponto de conexão com a rede.
l A seta no TC deve apontar para a rede elétrica.

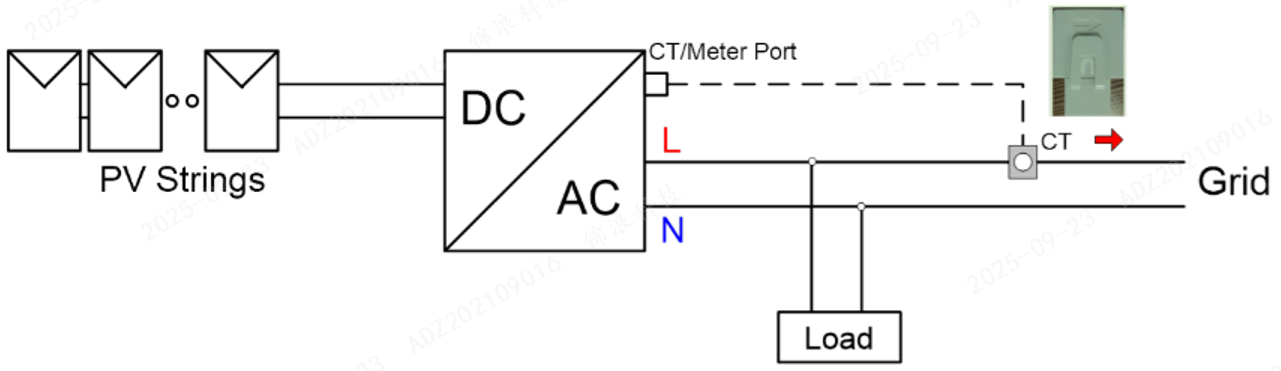

Figura 1: Conexão de cabos da solução com TC

3. Função de detecção de TC no SolisCloud
Antes de executar a função de detecção de TC, algumas condições devem ser atendidas:
1.Sem entrada fotovoltaica (PV): desconecte todos os cabos CC ou desligue o disjuntor CC.
2.Sem carga: certifique-se de que nenhuma carga esteja conectada ao inversor, ou que qualquer carga conectada esteja desligada.
3.Bateria: a bateria pode permanecer conectada, mas o fluxo de energia para dentro ou fora da rede deve ser ≤ 3 kW.
4.Status do inversor: o inversor deve estar operando normalmente, conectado à rede e sem falhas.
5.Medidor: instale o medidor no lado da rede.
6.Direção do TC: por padrão, o TC deve estar voltado para a rede. Se estiver instalado ao contrário, basta selecionar “Reverso” nas configurações do SolisCloud.

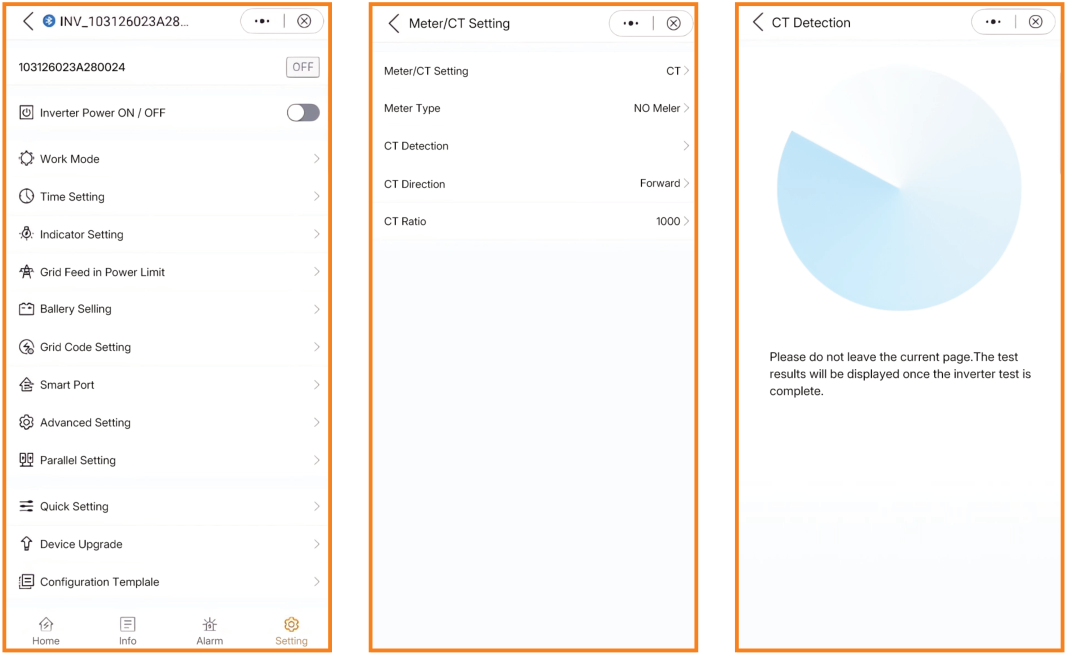

Figura 2: Função de detecção de TC

4. Resultados no SolisCloud
Ao executar a detecção de TC, você verá um dos três resultados a seguir:
● Não foi possível verificar → As condições do local não atendem aos requisitos. Verifique a lista de condições acima.
● TC Normal → A instalação está correta.
● Falha no TC → Há algum problema. Verifique o próprio TC ou a instalação.

Conclusão
Os TCs desempenham um papel importante nos sistemas fotovoltaicos: são usados para limitação de exportação à rede, controle de potência, monitoramento de carga e até na coordenação de sistemas fotovoltaicos com geradores. No entanto, a direção de instalação correta sempre foi um desafio comum para os instaladores.
A função de detecção de TC no aplicativo Solis facilita a identificação de erros e a confirmação de que tudo está configurado corretamente — economizando tempo e reduzindo falhas em campo.

Aviso Legal:
As informações acima são destinadas a profissionais elétricos qualificados e instaladores solares treinados. A instalação de TCs e a configuração de inversores envolvem o trabalho com sistemas elétricos energizados. Certifique-se de que todo o trabalho seja realizado com segurança, em conformidade com as normas e regulamentos locais.
