Seminário Solis, Episódio27 : Como um inversor monofásico se conecta à rede de fase dividida?

Autor：Solis Tempo：2021-07-29 14:23:08.0 Visualizações da página：2732

Background
Em alguns países e regiões especiais, a estrutura da rede envolve uma rede de fase dividida, mas se não houver nenhum inversor de fase dividida ao instalar o sistema FV, o inversor monofásico convencional pode ser conectado à rede? Quais problemas devemos ficar atentos? Vamos compartilhá-los com você neste seminário Solis.

Sobre Fase Dividida de 120V/240V

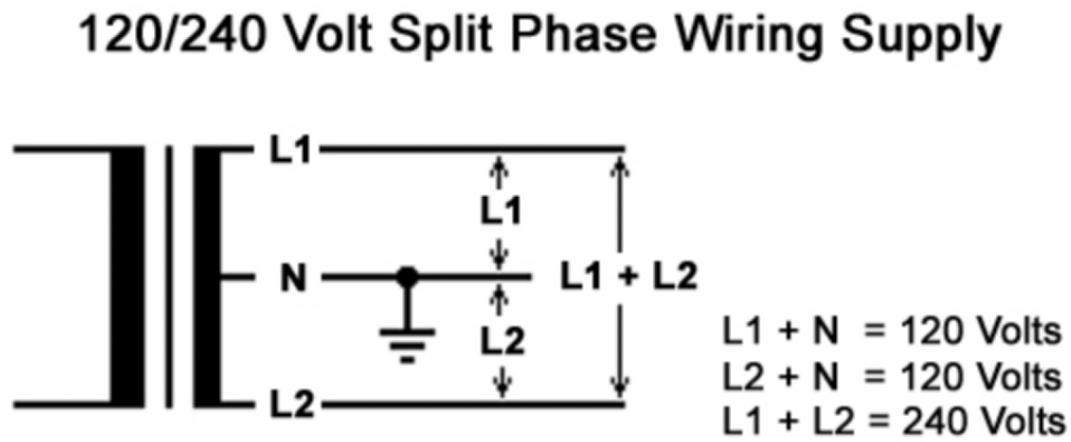

A fase dividida de 120/240 Vca é um tipo de sistema de distribuição de energia neutro de ponto médio de três fios monofásico comumente encontrado na América com uma tensão de fase neutra no padrão de 120 Vca para aplicações residenciais e comerciais leves. A tensão fase a fase é de 240 Vca para cargas industriais pesadas, como compressores, refrigeradores e bombas. Por causa da configuração de tensão 120-0-120, às vezes também é referido como, fase dupla, 2 fases, bifásico ou mesmo erroneamente 220Vac monofásico.

Como usar um inversor monofásico tradicional em um sistema de rede de fase dividida?

Normalmente, os clientes em algumas regiões irão confundir 120/240VAC com rede 220VAC monofásica. Portanto, o inversor FV conectado à rede adquirido é um inversor monofásico (F + N), que causará problemas no processo de instalação, mas não se preocupe com isso. O inversor monofásico de estrutura F+N ainda pode ser usado em rede elétrica de fase dividida de 120V/240V.

Topologia da fiação

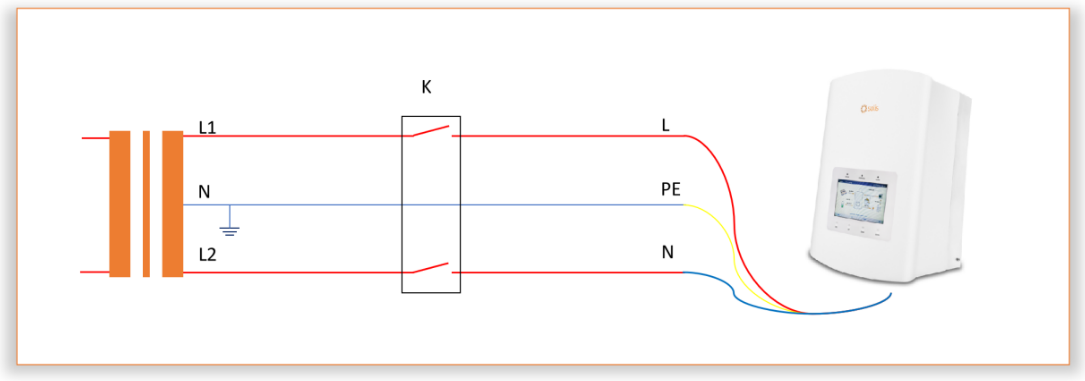

Figura 2 Topologia da fiação

Conforme mostrado na Figura 2, basta conectar o fio de Fase e o Neutro do inversor com as duas Fases da rede de Fase Dividida, e então o fio PE do inversor é conectado com o Neutro do mesmo.

Sobre Configuração
Este método de fiação não precisa de nenhuma configuração especial do inversor, apenas precisa definir o padrão da rede local.
Menu Principal→Configurações Avançadas→Senha 0010→Selecionar Padrão→Selecionar Código Padrão→Salvar & Enviar；

NOTA：
Neste sistema, ao usar a função de injeção zero, preste atenção ao método de entrada da linha CT, que é diferente do método de linha convencional. Precisamos fazer um loop do cabo L2 no CT, que é mostrado na Figura 3

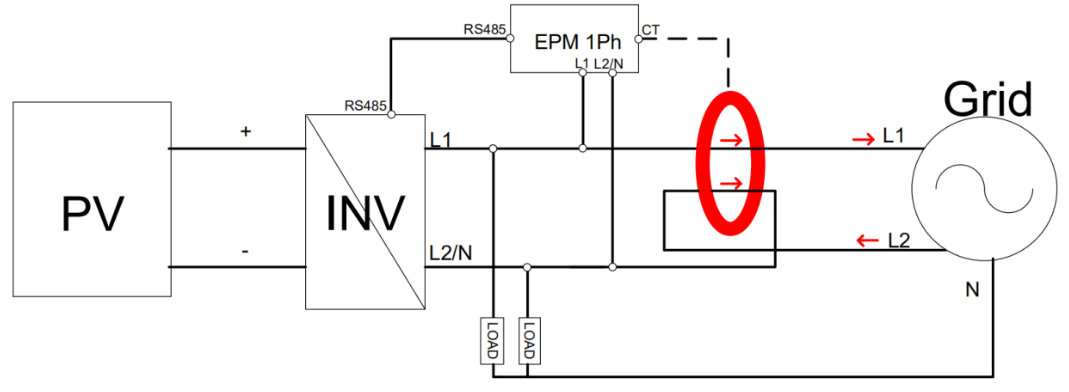

Figura 3 A topologia da fiação da função de injeção zero na rede de fase dividida

Resumo
O inversor monofásico pode ser conectado à rede elétrica de fase dividida. Claro, esta é uma solução de emergência em circunstâncias anormais. Para a rede elétrica de fase dividida, a melhor sugestão é usar o inversor vinculado à rede da versão Solis dos EUA.
Solis é um dos maiores e mais experientes fabricantes de inversores string do mundo, com uma rede global de equipes de serviço.
Se você tiver outras dúvidas, entre em contato com os engenheiros de suporte da Solis ou visite www.solisinverters.com/aftersales.html
