Seminário Solis Episódio 39: Como determinar de forma rápida e eficaz uma “falha de aterramento” (“Ground-fault”)

Autor：Solis Tempo：2022-02-08 17:05:31.0 Visualizações da página：969

Background

Em sistemas FV, as falhas de aterramento são um tipo relativamente comum de falha, mas o dano ao equipamento do inversor também é mais sério. Portanto, é necessário eliminar a falha a tempo de restaurar o sistema para o estado operacional. Este seminário Solis compartilhará com você as causas e métodos de solução de problemas de falhas de aterramento do sistema FV.

Descrição da Falha

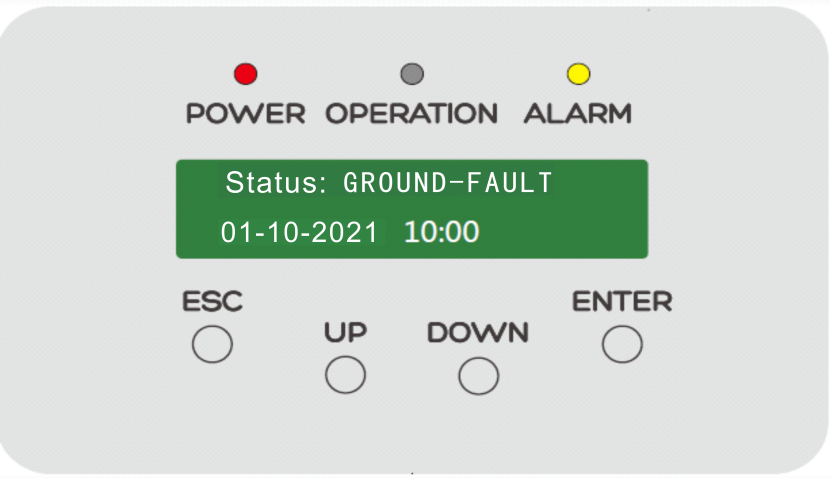

Em um sistema solar fotovoltaico, se ocorrer uma falha de aterramento, o inversor exibirá um alarme "GROUND-FAULT" quando começar a funcionar, e o código de alarme é 1033H. Ao mesmo tempo, ele se desconectará da rede até que a falha seja eliminada.

Potenciais causas do problema

1. Aterramento da string FV: Geralmente são três razões para falhas de aterramento de string de estação de energia FV:

1) A camada de isolamento do cabo CC de um painel FV na string está danificada e conectada ao suporte de metal.

2) O plugue de conexão (MC4) de um painel fotovoltaico na string está mal vedado e está conectado ao suporte de metal.

3) A camada de isolamento do cabo CC que conecta a string ao inversor está danificada e conectada ao terra.

Solução do problema:

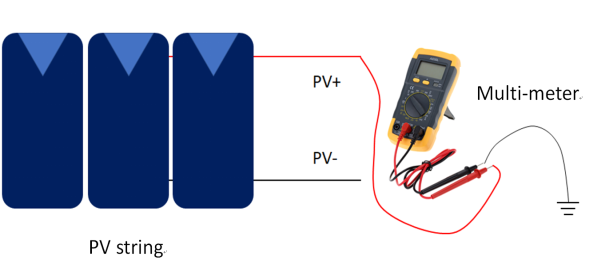

Desconecte o interruptor CC de cada string FV conectado ao inversor e use um multímetro para medir a tensão do PV+ para o terra e PV- para o terra de cada string. Isso identificará qual string está com falha de aterramento.

Em circunstâncias normais, o valor absoluto da tensão de aterramento nos terminais positivo ou negativo deve estar entre 100-1000 V, e essa tensão cairá gradualmente para cerca de 20 V durante a medição.

Se a tensão da string do terminal PV+/PV- para o terra estiver desequilibrada, (por exemplo, o valor da tensão de uma polaridade para o terra é 0V ou perto de 0V, e o valor da tensão da outra polaridade para o terra excede 600 V, e o valor não mostra nenhuma alteração), pode ser determinado que a string FV tem uma falha de aterramento.

Em seguida, você precisa se concentrar em solucionar o problema da string FV defeituosa identificada para determinar precisamente o nó defeituoso.

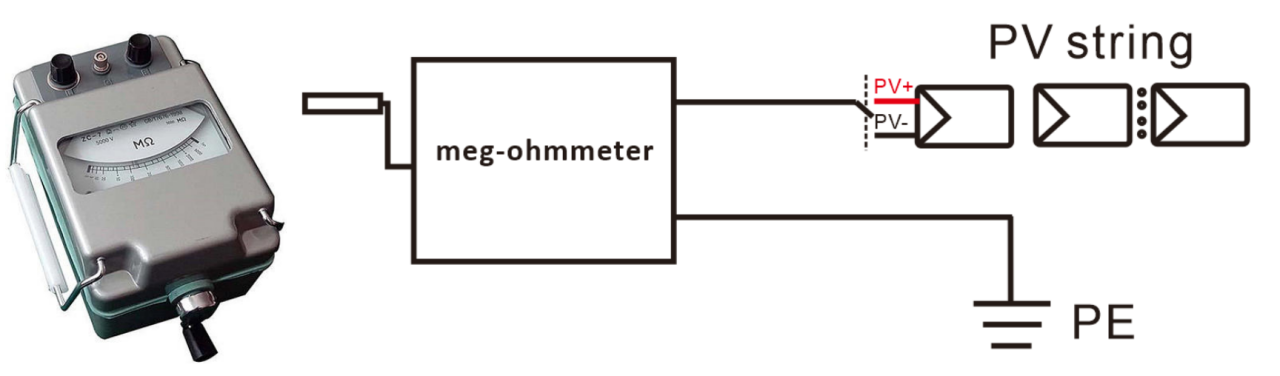

Além disso, um megôhmetro pode ser usado para medir a resistência de isolamento das extremidades da linha PV+/PV- do lado do módulo ao terra em série. O valor deve ser maior que 2MΩ.

2. Lado CA, aterramento da fase: Normalmente, a impedância entre o neutro do lado CA e o terra é muito baixa.

Método de solução de problema: Você pode usar um multímetro para medir a impedância entre o neutro e o terra. O valor normal deve ser próximo a zero. Caso contrário, há um problema com a conexão entre o neutro e o terra, e você deve verificar o cabo CA.

Nota: Preste atenção à segurança e à operação padrão durante a medição e qualquer detecção de falha. Para obter mais assistência, entre em contato com a equipe de serviço local da Solis. www.solisinverters.com
