Seminário Solis, Episódio 21: Instalando Disjuntores CA Corretamente

Background
Recentemente, um cliente relatou que o disjuntor na caixa de fusíveis do sistema solar FV recém-instalado apresentava um arco anormal quando foi desconectado. O cliente suspeitou que fosse causado pelo inversor, no entanto, um engenheiro técnico da Solis descobriu que os disjuntores estavam com alimentação reversa. Depois de substituir o disjuntor e conectá-lo corretamente no local, o arco desapareceu.

Neste Seminário Solis, analisaremos em detalhes porque o disjuntor não pode estar conectado reversamente (a linha de alimentação entra no terminal de carga do disjuntor) usando este exemplo e quais danos isso causará.


Alimentação Reversa do Disjuntor CA

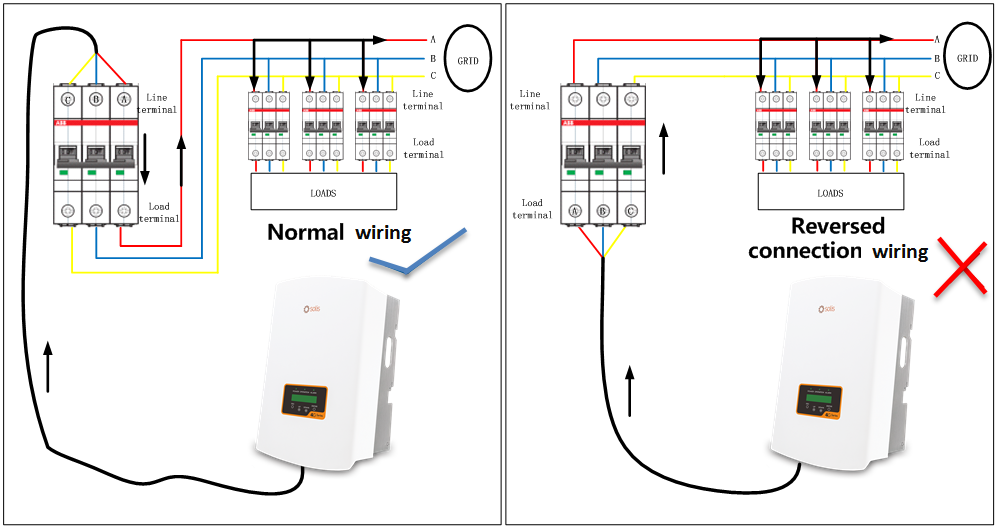

Fiação normal e fiação reversa
Na caixa de fusíveis, a interface de alimentação está na parte superior e a interface de carga está na parte inferior.
Ao instalar o sistema FV para conexão com a rede, você adicionará um disjuntor adicional. Para economizar custos de material, espaço de instalação e reduzir a carga de trabalho de instalação, alguns instaladores optam por usar o método bottom-in e top-out (fiação reversa).

No entanto, muitos disjuntores miniaturas geralmente não permitem tal fiação devido à limitação da direção da corrente, conforme mostrado na figura abaixo.


Riscos da Fiação Reversa

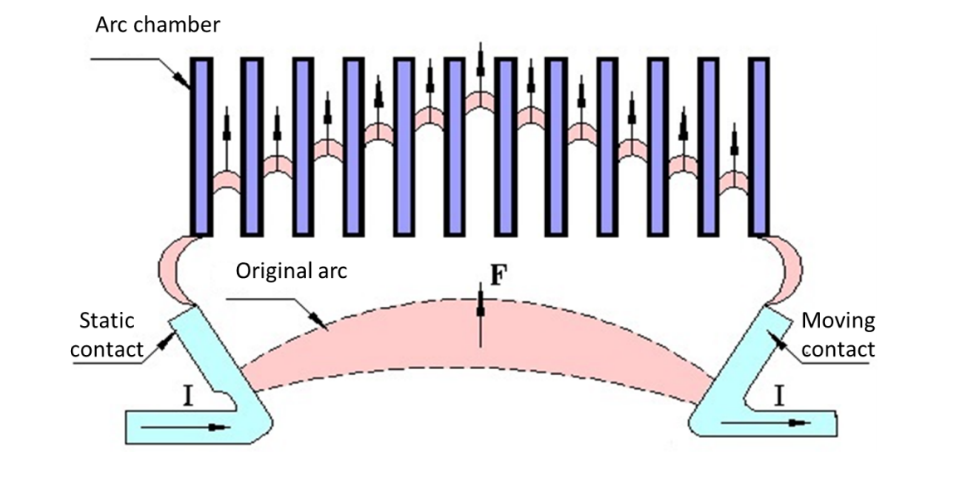

1. Princípios de Extinção de Arcos de Disjuntor
Um arco elétrico é formado entre os contatos de um disjuntor ao interromper o fluxo de corrente para as cargas durante a operação normal. Em caso de curto-circuito, o arco formado será mais intenso que o normal. As placas de metal em chutes de arco são feitas de material ferromagnético para garantir que qualquer arco formado seja atraído para as placas e se mova em direção aos chutes de arco através dos canais de arco.

À medida que alcança o chute de arco, a estrutura dos chutes de arco alarga ainda mais o arco e o divide em pequenos segmentos. Isso aumenta o comprimento do arco. Em seguida, ele esfria e eventualmente se extingue (conforme mostrado na Figura 2).


2. Dano Potencial Devido à Fiação Reversa

① Extinção de arco incompleta. Isso causará um tempo de arco mais longo entre o contato móvel e o contato estático, que não pode ser extinto rapidamente através da câmara de extinção de arco, fazendo com que parte do arco escape.

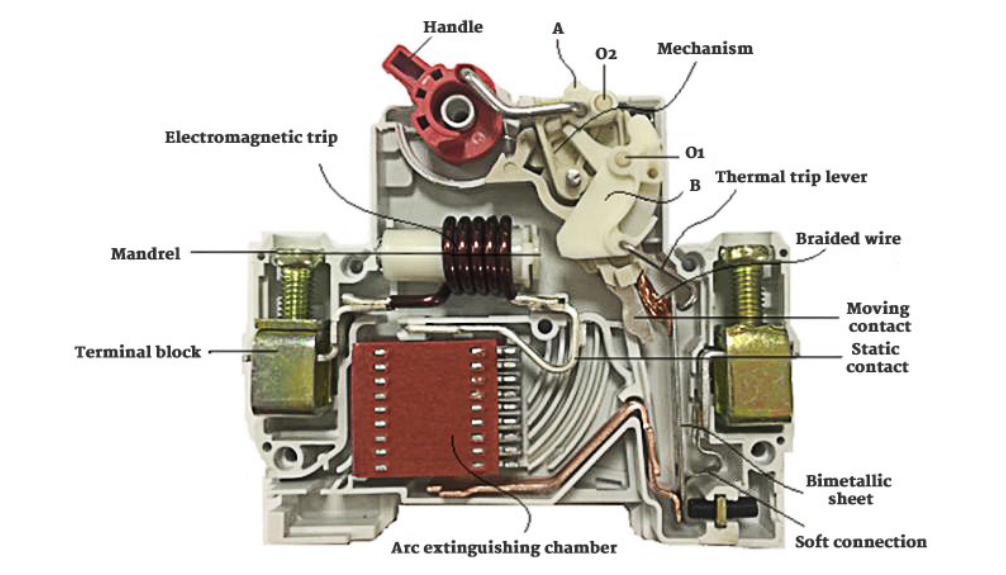

② O fio trançado, a chapa bimetálica e o eixo rotativo comum estão sempre sob a tensão de alimentação, o que fará com que envelheçam rapidamente.

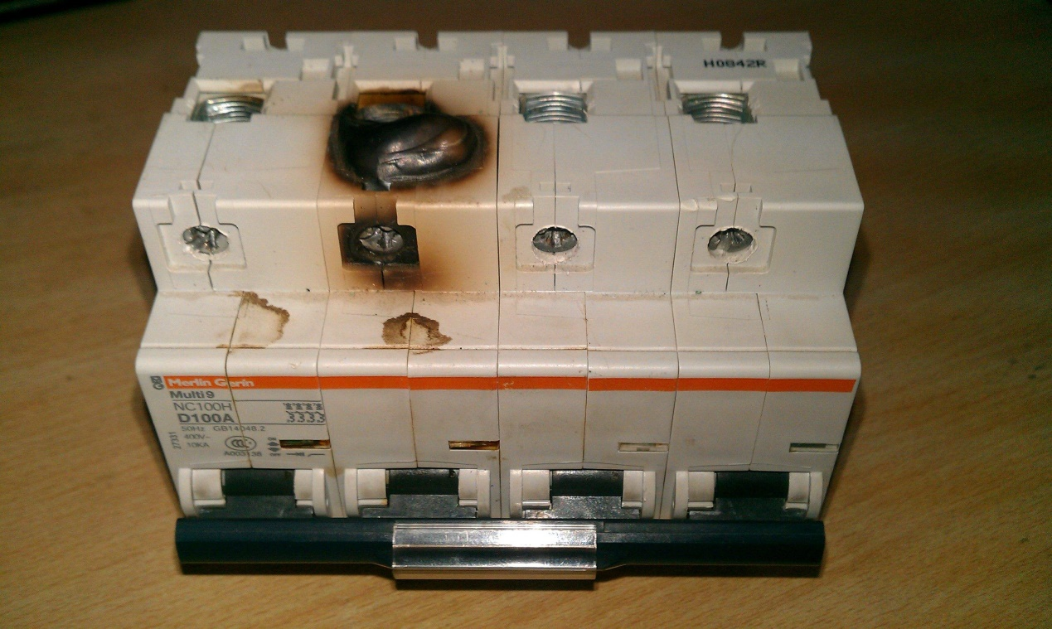

③ O circuito de entrada contém componentes como bobinas eletromagnéticas, portanto, a impedância de chaveamento será maior do que a da fiação normal. A tensão de recuperação transiente será maior quando o circuito for desconectado. É mais difícil extinguir o arco e isso fará com que o calor do contato acelere o envelhecimento, e uma ação de interruptor de longo prazo fará com que o disjuntor seja danificado (mostrado na figura abaixo).



Solução
Existem muitos disjuntores com uma margem de capacidade de interrupção, portanto, é comum ver que alguns disjuntores são nominalmente capazes de fazer a fiação reversa. A Solis recomenda que todos os cabos de CA estejam normais e não em um estado de cabeamento reverso para uma operação contínua segura e estável de seu sistema.

Conclusão
Ao instalar um disjuntor em um sistema FV, preste atenção à fiação reversa do disjuntor. Se for absolutamente necessário, escolha a fiação reversa e preste atenção no uso de tensão e corrente de interrupção especificadas pela fiação reversa.

Se não estiver claramente marcado que o dispositivo pode usar o método de fiação reversa, você precisa confirmar com o fabricante do disjuntor e instalá-lo para garantir a operação segura a longo prazo do sistema FV.
