Séminaire de Solis Épisode 73:Fonction de détection du CT sur l'application SolisCloud

Auteur：Ginl_mg_324 Heure：2025-11-19 13:40:00.0 Pages vues：68

1. Contexte

Lors de la mise en service d’un onduleur, les clients utilisent souvent un CT (transformateur de courant) pour mesurer l’intensité. Mais le CT doit être installé correctement, ce qui n’est pas toujours évident.

C’est pourquoi, dans ce séminaire Solis, nous présentons la fonction de détection du CT — un outil simple sur l’application SolisCloud qui aide à vérifier si l’installation du CT est correcte.

2. Méthode d’installation par défaut

Le CT surveille le flux de puissance au point de connexion au réseau. S’il détecte que le flux de puissance risque de dépasser la limite de réinjection, l’onduleur réduit automatiquement la production pour rester dans les limites.

Pour une installation correcte :

• Le CT doit être installé sur la phase au point de connexion au réseau.

• La flèche sur le CT doit pointer vers le réseau

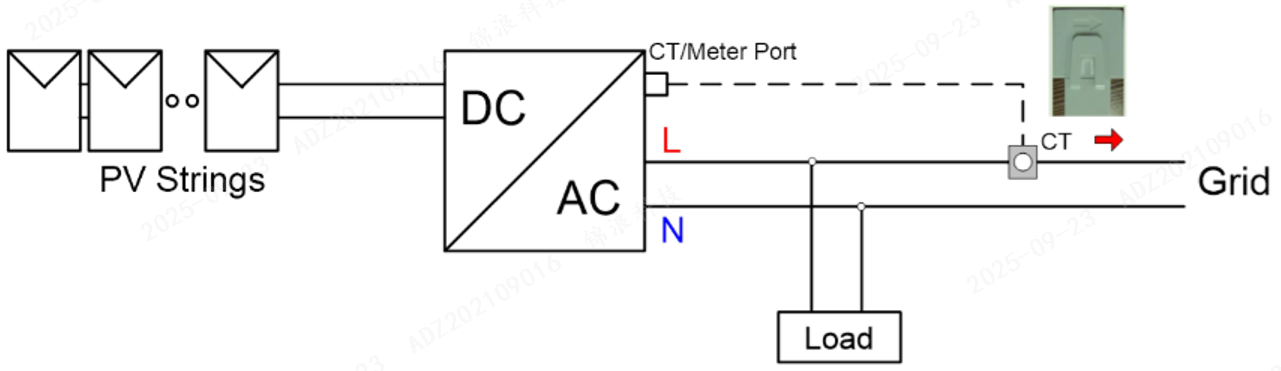

Figure 1 : Connexion par câble de la solution CT

3. Fonction de détection du CT sur SolisCloud

Avant de lancer la fonction de détection du CT, certaines conditions doivent être remplies :

Aucune entrée PV : déconnectez tous les câbles DC ou éteignez l’interrupteur DC.

2. Aucune charge : assurez-vous qu’aucune charge n’est connectée à l’onduleur, ou que toute charge connectée est hors ligne.
3. Batterie : la batterie peut rester connectée, mais le flux de puissance entrant ou sortant vers le réseau doit être ≤ 3 kW.
4. État de l’onduleur : l’onduleur doit fonctionner normalement, être connecté au réseau et ne présenter aucune anomalie.

5. Compteur : installez le compteur du côté réseau.

6. Direction du CT : par défaut, le CT doit être orienté vers le réseau. S’il est installé dans l’autre sens, sélectionnez simplement « Inversé » dans les paramètres de SolisCloud.

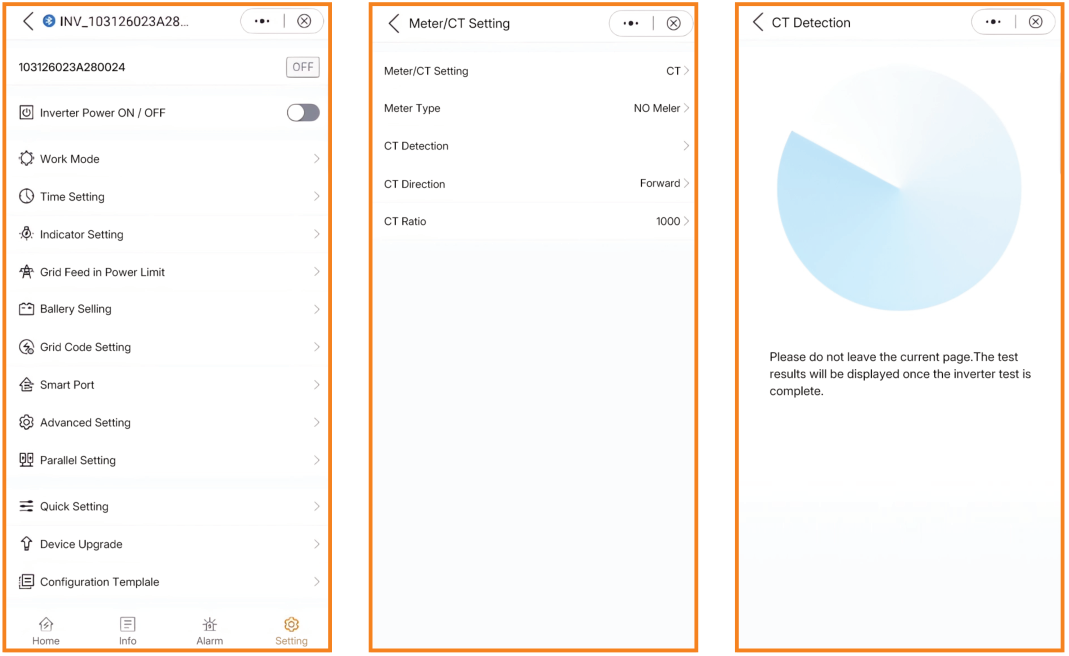

Figure 2 : Fonction de détection du CT

4. Résultats sur SolisCloud
Lorsque vous exécutez la détection CT, trois résultats sont possibles :
• Vérification impossible → Les conditions du site ne sont pas remplies. Vérifiez la liste des conditions ci-dessus.
• CT normal → L’installation est correcte.
• CT défectueux → Un problème est détecté. Vérifiez le CT lui-même ou son installation.
Conclusion
Les CT jouent un rôle important dans les systèmes photovoltaïques : ils sont utilisés pour la limitation d’injection réseau, la régulation de puissance, la surveillance des charges et même la coordination avec les générateurs. Mais la bonne orientation à l’installation a toujours été une difficulté fréquente pour les installateurs.
La fonction de détection du CT dans l’application Solis facilite l’identification des erreurs et permet de confirmer que tout est correctement configuré — ce qui fait gagner du temps et réduit les erreurs sur site.

Avertissement :

Les informations ci-dessus s’adressent aux professionnels qualifiés en électricité et aux installateurs solaires formés. L’installation des CT et la configuration des onduleurs impliquent des travaux sur des systèmes électriques sous tension. Veillez à ce que toutes les interventions soient réalisées en toute sécurité, conformément aux réglementations et normes locales.
