Séminaire de Solis Épisode 42 : Stockage d'Énergie hors Réseau avec Solis

Contexte

Pour les zones sans réseau électrique ou en cas de fréquentes coupures de courant , telles que les zones rurales éloignées, les emplacements en bordure du réseau, les arcs insulaires océaniques, les zones montagneuses, etc., les systèmes de stockage d'énergie hors réseau apportent de grands avantages. Certains propriétaires choisissent maintenant «hors réseau» afin d'être moins dépendants de leurs réseaux électriques locaux. Les coupures de courant dues aux conditions météorologiques extrêmes et à l’augmentation du prix mondial de l'énergie incitent les consommateurs à repenser leur façon d’alimenter les maisons.

Solis fournit des solutions complètes d'énergie solaire pour ce type de demande et divers scénarios d'application. Des petits systèmes purement hors réseau aux systèmes de stockage d'énergie en autoconsommation, en passant par les systèmes compatibles avec les générateurs d'huile, les utilisateurs peuvent choisir la solution correspondante pour répondre à leurs besoins spécifiques.

Ce séminaire Solis vous présentera le système de stockage d'énergie hors réseau à l'aide des produits Solis Off Grid.

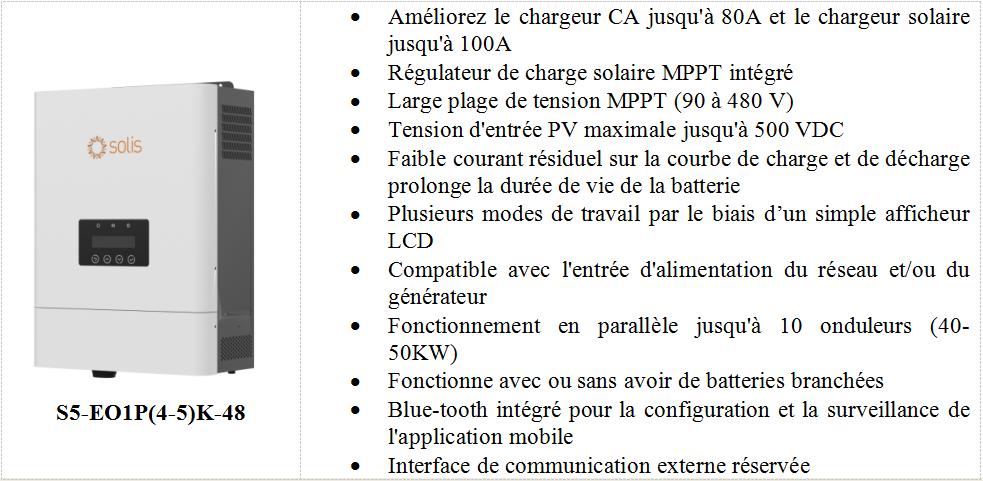

À propos des onduleurs hors réseau Solis (série EO)

L'onduleur hors réseau de la série Solis EO est intégré à un régulateur de charge solaire MPPT avec une large plage de tension (90 à 480 V) pour s'adapter à de nombreux besoins de la configuration du système et maximiser la production. Il offre la possibilité de raccorder au secteur et aux autres générateurs diesel, et pour les systèmes plus importants, jusqu'à 10 onduleurs peuvent être connectés en parallèle.

L'apparence exquise et la structure compacte rendent l'installation plus pratique pour les propriétaires de systèmes. Il est doté de plusieurs dispositifs de sécurité et mesures de protection intégrées ainsi que d'un système de suivi en ligne. Ce système de suivi en ligne garantit la sécurité des batteries et de tous les autres équipements connectés en permettant une identification rapide et efficace de tout défaut. L'exploitation et l'entretien continus d'un système hors réseau Solis sont simples, pratiques et efficaces.

Principales caractéristiques du produit

Forte capacité de charge

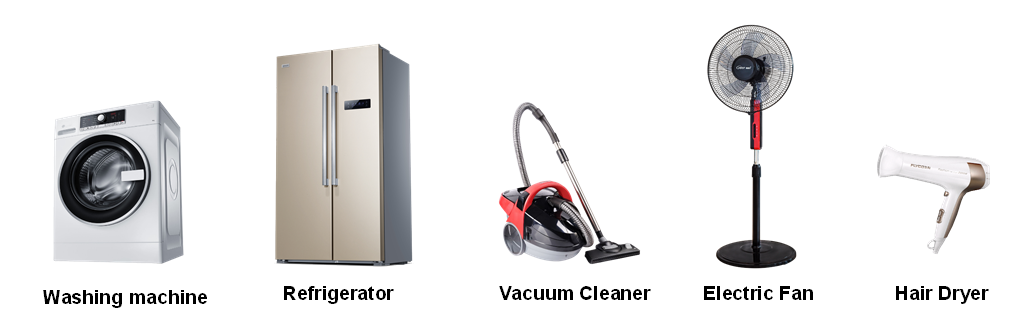

Les onduleurs hors réseau de la série Solis EO peuvent supporter diverses charges non linéaires, jusqu'à 5KW, ce qui peut essentiellement satisfaire toutes sortes d'appareils électroménagers.

Concevoir les systèmes de stockage d'énergie avec les onduleurs de série EO de Solis Off Grid

Ci-dessous, nous prenons un simple ménage basé à Plymouth, au Royaume-Uni, comme exemple pour décrire la conception d'un système hors réseau.

Étape 1: Déterminer la charge et la consommation d'énergie de la maison

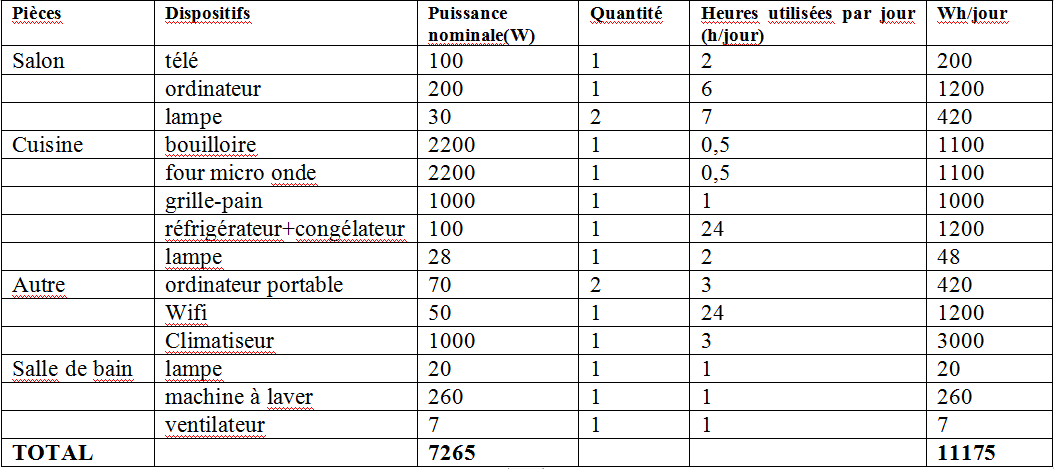

Tableau 1 : Consommation d'énergie dans les maisons

Ces données détermineront si votre système est sain et économique. Comprendre la consommation d'énergie est crucial pour la conception de tout système solaire + stockage - hors réseau ou sur réseau.

Étape 2: Calculez le nombre de panneaux solaires nécessaires pour votre région et les conditions météorologiques moyennes.

En prenant le Royaume-Uni comme exemple, les HEURES DE SOLEIL DE POINTE MOYENNES à Plymouth sont de 3,0 heures

Figure 1 : Heures d'ensoleillement maximales moyennes au Royaume-Uni

Calculer le besoin de production d'énergie :

11175Wh/jour ÷ 3,0 heures de soleil/jour = 32725W

32725W ÷ 0,8 (pertes système) =4656,25W par jour

4 656,25 W x 30 jours Wh = 139 687,5 wattheures (139,6875 kWh/mois)

Ce projet traitera des appareils à basse tension, donc un système de 48V est approprié.

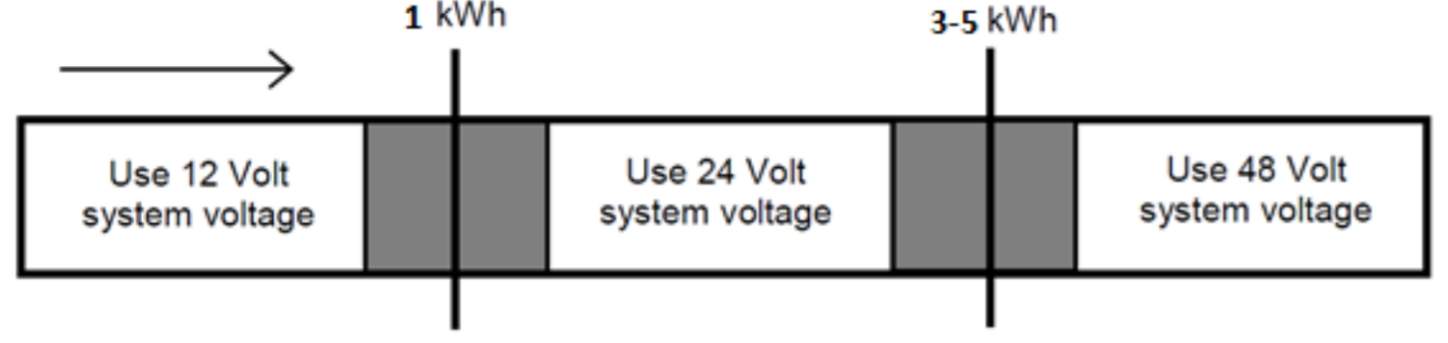

Figure 2 : Variations de la tension du système avec la demande quotidienne

Calculer la puissance et le nombre de panneaux solaires requis :

11175Wh/jour ÷ 3 heures de soleil/jour = 32725W

32725W ÷ 0,8 (pertes système) =4656,25W

4656,25/500 = 9,3125(3 panneaux solaires 500watts)

Pour ce projet, nous utiliserions 10 panneaux solaires de 500 watts chacun.

Étape 3: Sélectionnez le modèle d'onduleur Solis Off Grid le plus approprié

(https://www.solisinverters.com/fr/energy_storage_inverters7/s5_eo1p_4-5k_48.html)

Selon la valeur calculée, la capacité du panneau photovoltaïque est de 4656,25W, donc l'onduleur de 4kW (S5-EO1P4K-48) est le bon modèle à sélectionner.

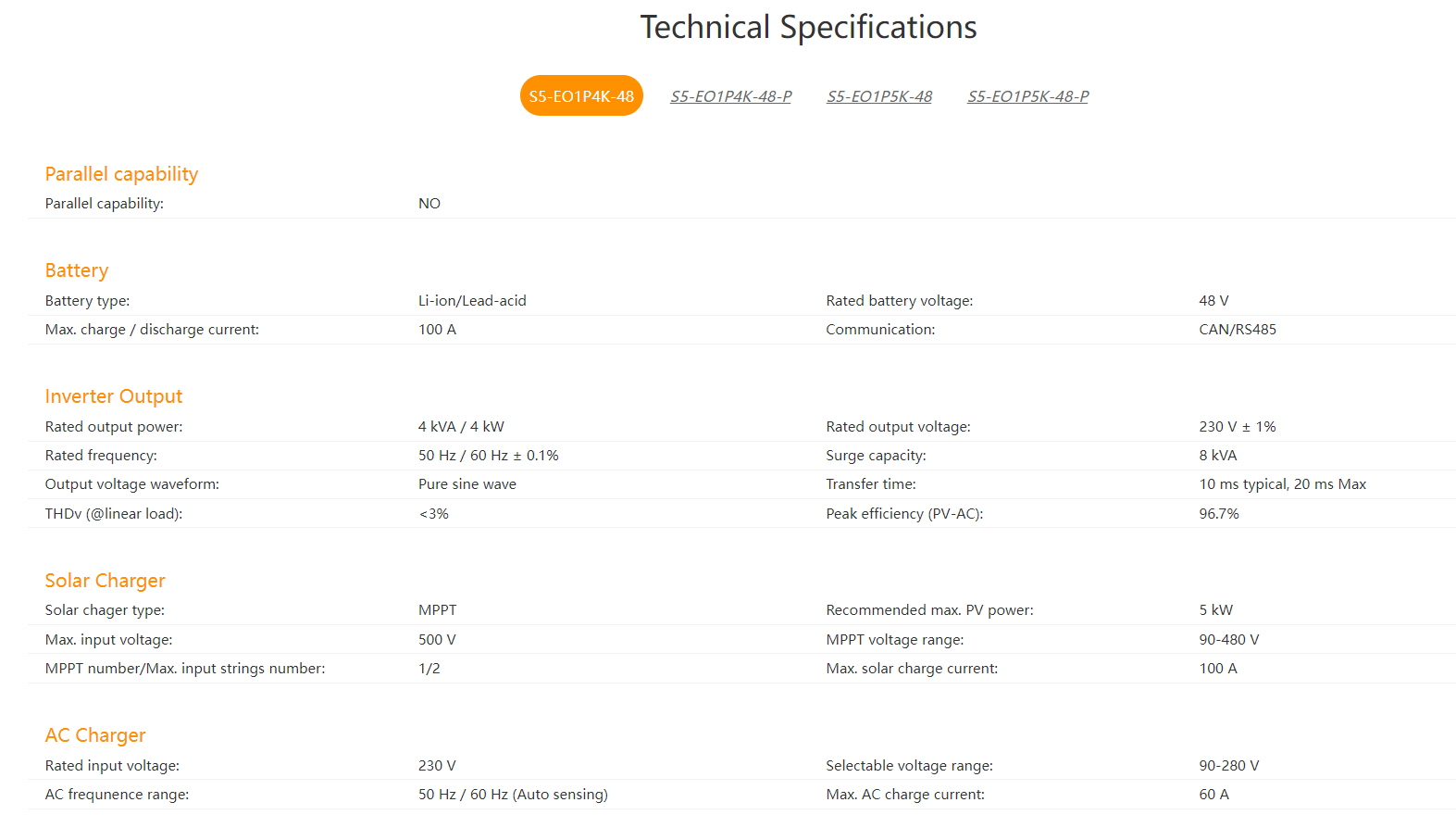

Figure 3 : Principaux paramètres de l'onduleur S5-EO1P4K-48

Étape 4: Sélectionnez des batteries compatibles pour le système en fonction de la charge et de la consommation d'énergie

La consommation d'énergie quotidienne moyenne du projet est de 11 175 (Wh/jour) comme indiqué précédemment dans le Tableau 1 ci-dessus. Si le DOA (les jours d'autonomie) est de 1 jour, l'efficacité de l'onduleur est de 95%, la batterie sélectionnée est une batterie au lithium de 48 V et la profondeur maximale de décharge est de 80% ;

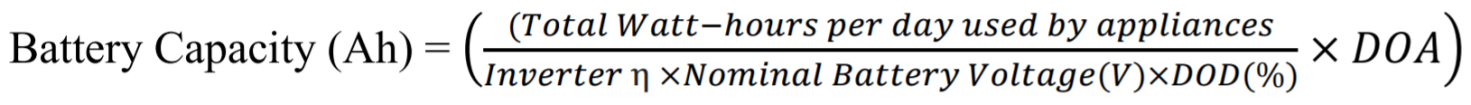

Capacité de la batterie (Ah)

= (11175/ (0,95x0,80x48)) x 1

=306,35Ah

Une capacité de batterie de 306,35 Ah est nécessaire au bon fonctionnement du système.

Étape 5: Équilibrer le système

Sélectionnez les câbles, disjoncteurs et dispositifs de protection appropriés en utilisant la configuration ci-dessus pour connecter l'ensemble du système.

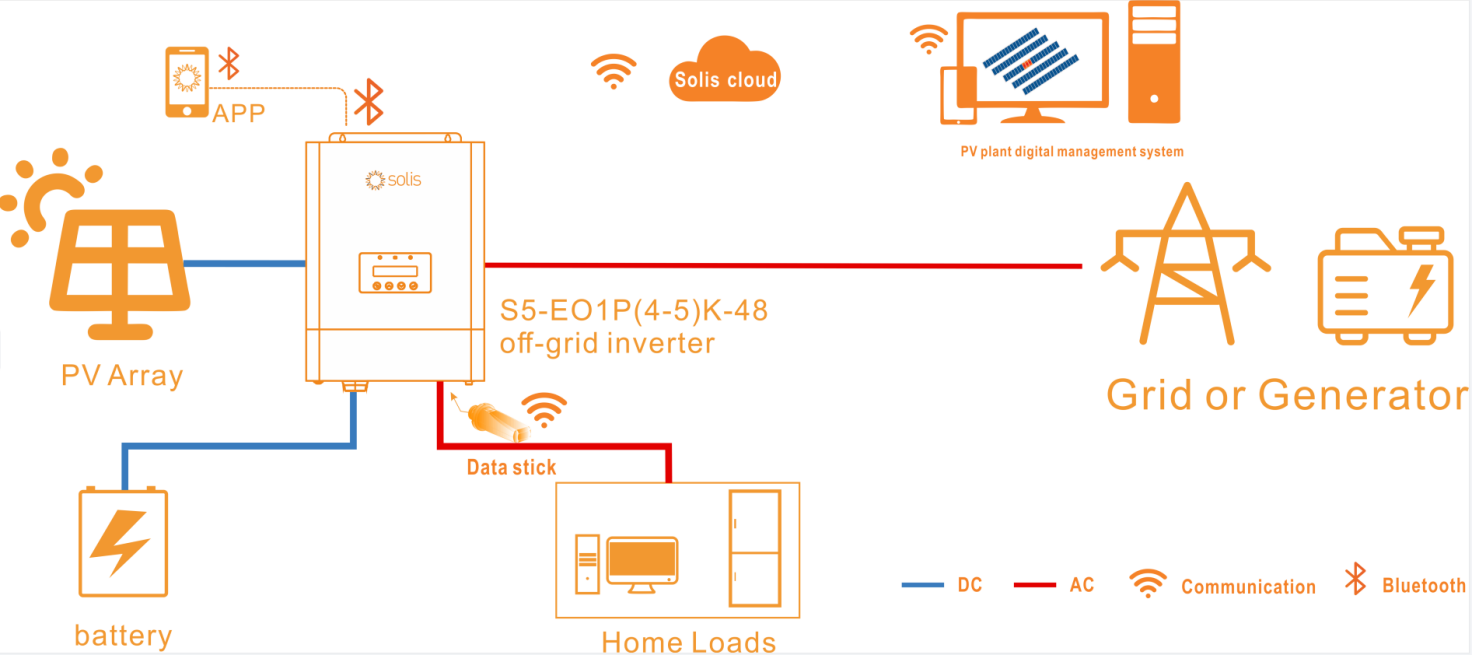

Figure 4 : Topologie du système

Sommaire

Les systèmes hors réseau peuvent offrir une indépendance par rapport au réseau électrique et une sécurité énergétique pour ceux qui se trouvent dans des zones où il n'y a pas de réseau électrique. La conception et la configuration correctes de chaque élément sont cruciales pour la réussite et l'efficacité d'un système. L'énergie consommée sur la propriété est le point de départ lors de la conception d'un nouveau système solaire hors réseau.

Les séries d'onduleurs hors réseau Solis sont adaptables aux besoins de nombreux scénarios d'utilisation - avec stockage, intégré à un générateur, etc.
