Contexte

Les onduleurs sont l’élément central de tout système de stockage d’énergie — mais lorsqu’il s’agit d’augmenter la capacité pour des applications de grande envergure, un seul onduleur peut ne pas suffire. C’est là que la fonction de fonctionnement en parallèle des onduleurs hybrides Solis entre en jeu.

En permettant à plusieurs onduleurs de fonctionner ensemble, les systèmes hybrides Solis dépassent les limites de capacité d’une seule unité. Cette configuration permet une extension fluide et flexible, tout en augmentant la fiabilité grâce à la redondance. Que vous planifiiez un déploiement progressif ou que vous prévoyiez une croissance future de la demande, les systèmes d’onduleurs en parallèle offrent un équilibre optimal entre rentabilité et performances techniques.

Dans ce guide, nous vous expliquons comment connecter plusieurs onduleurs hybrides Solis en parallèle, avec des instructions étape par étape sur la configuration de la communication et des paramètres.

Points Clés Avant de Commencer

•  Compatibilité des modèles : Utilisez uniquement des modèles identiques en parallèle. Par exemple, un onduleur de 11 kW ne peut être jumelé qu’avec un autre modèle de 11 kW. Les mélanges de modèles différents ne sont pas pris en charge.

•  Uniformité du firmware : Assurez-vous que tous les onduleurs utilisent la même version du firmware avant la connexion.

•  Nombre maximum d’unités : Jusqu’à 6 onduleurs hybrides Solis peuvent être connectés dans un même système parallèle.

•  Enregistreur de données : Seul l’onduleur maître doit être connecté au compteur et à l’enregistreur de données. Cependant, les mises à jour du firmware doivent être effectuées individuellement avec des enregistreurs distincts.

• Mise à la terre : Toutes les unités doivent être reliées à un même point de mise à la terre afin d’éviter les différences de tension pouvant affecter les performances.
• Entrée PV : Chaque onduleur doit disposer de sa propre entrée de chaîne PV, en accord avec sa capacité d’entrée DC nominale.

• Entrée batterie : Tous les onduleurs doivent être connectés au même système de batterie de même niveau de tension, mais chaque onduleur doit avoir sa propre connexion.
• Connexions de sortie : Les sorties réseau (AC grid) et secours (backup) de chaqueunitédoiventêtre mises enparallèleconformément au schéma de câblagefourni.

Schéma de Topologie de Câblage

Ce schéma utilise le produit S6 EH3P(3-10)K comme exemple pour illustrer l’architecture globale de la connexion parallèle des onduleurs hybrides :

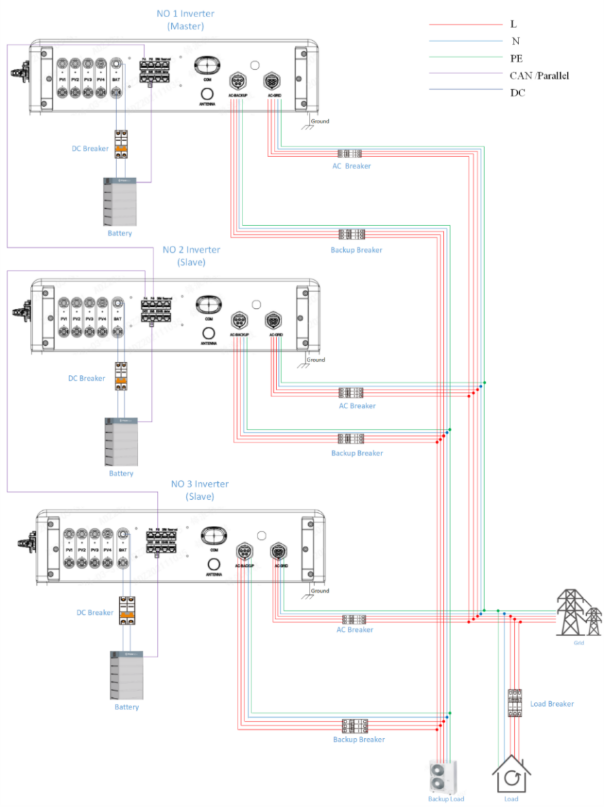

Figure 1 : Schéma du système parallèle S6 EH3P (3-10)K

Instructions de Communication et de Réglage des Paramètres

1- Vérification de chaque onduleur individuellement

Avant de créer un système en parallèle, assurez-vous que chaque onduleur fonctionne normalement seul. Vérifiez la présence de défauts ou d’alarmes et corrigez-les avant de connecter le câble de communication parallèle. Cela garantit des performances stables dès le départ.

2- Configuration de la communication parallèle

Chaque onduleur hybride Solis est équipé de deux ports de communication RJ45 — Parallel A (à gauche) et Parallel B (à droite) — exclusivement utilisés pour la communication parallèle via le protocole CAN.

Pour chaîner les onduleurs en série (daisy-chain) :

•    Connectez le port Parallel-A de l’onduleur maître au port Parallel-B du premier onduleur esclave.

•    Continuez la chaîne en reliant le port Parallel-A de cet esclave au port Parallel-B de l’unité suivante, et ainsi de suite.

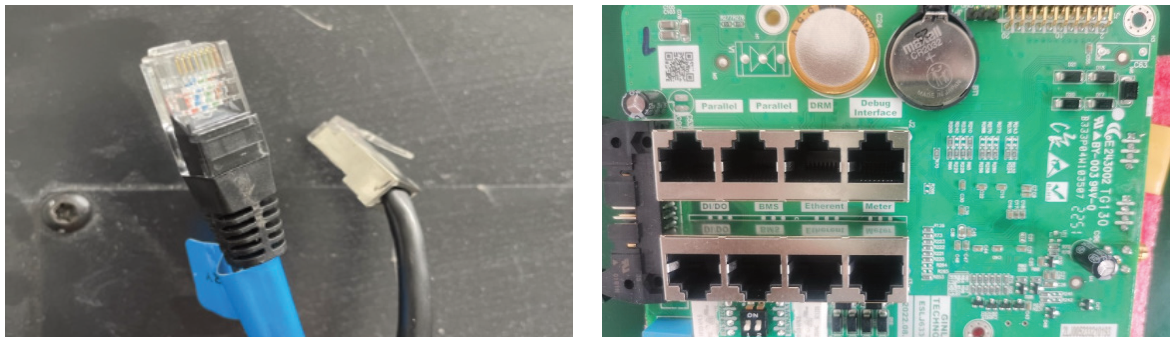

Figure 2 : Fiche RJ45                 Figure 3 : Port parallèle

3- Réglage des interrupteurs DIP
Réglez les interrupteurs DIP 1 et 2 du premier et du dernier onduleur sur : ON,
et ceux des onduleurs esclaves intermédiaires sur : OFF. Par exemple :
● Si vous avez 2 onduleurs en parallèle, les deux interrupteurs DIP doivent être
● Si vous avez 3 onduleurs en parallèle, le premier et le dernier doivent être sur “ON” et celui du milieu sur “OFF”.
Note: Remarque : Interrupteur DIP vers le haut = ON, vers le bas = OFF.

Réglage des paramètres parallèles dans l’APP

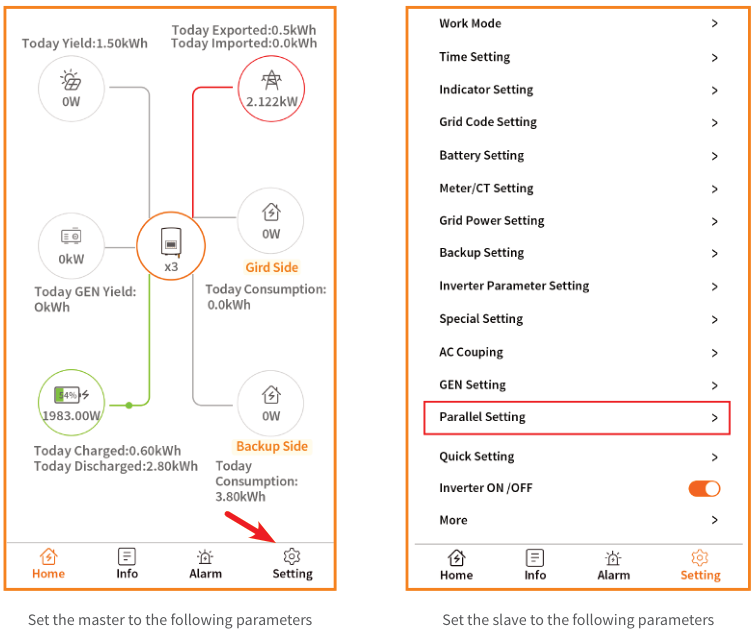

(1) Ouvrez l’application SolisCloud et entrez dans l’interface “Paramètres”, puis allez dans “Paramètres parallèles”.

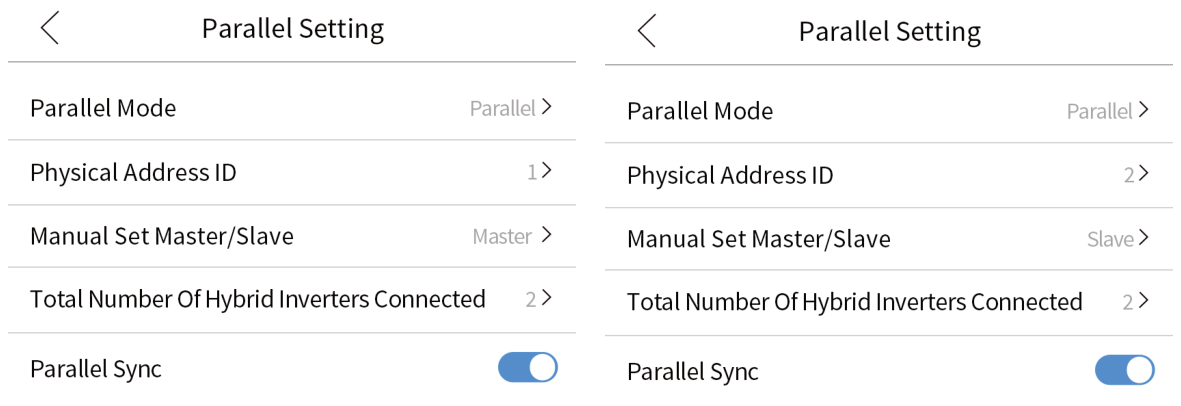

Configurer les paramètres du maître    Configurer les paramètres des esclaves

4- Spécifications des paramètres
Une fois le système en mode parallèle, vous n’avez besoin de configurer que les paramètres comme le mode de fonctionnement sur l’onduleur maître. Ces réglages seront automatiquement synchronisés avec toutes les unités connectées.
Attribuez une adresse physique unique à chaque onduleur :
•    Onduleur maître = ID 1
•    Onduleurs esclaves = ID 2 à N (jusqu’à 6 au total)
L’onduleur maître consolidera également et affichera les données de flux d’énergie de l’ensemble du système.

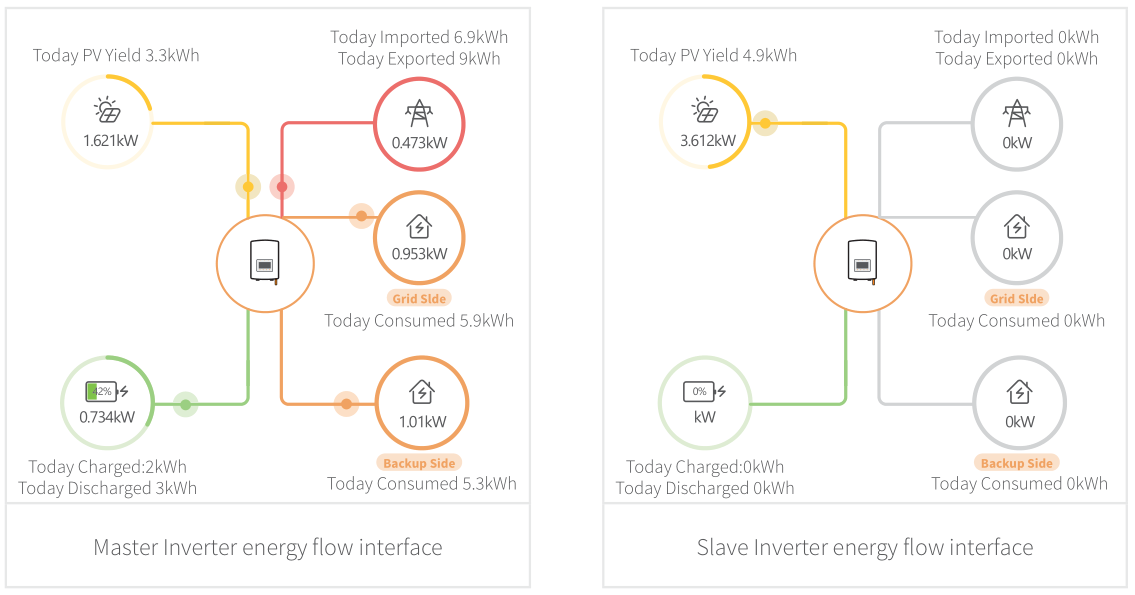

Interface de flux d’énergie de l’onduleur maître  Interface de flux d’énergie de l’onduleur esclave

Conclusion

Le fonctionnement en parallèle des onduleurs hybrides Solis offre une approche pratique et évolutive du stockage d’énergie. Commencez petit, puis augmentez la capacité au fur et à mesure que vos besoins évoluent — sans avoir à réorganiser tout le système.

Cette flexibilité vous aide non seulement à maîtriser les coûts, mais aussi à préparer votre installation pour l’avenir grâce à des mises à niveau de capacité simples et transparentes.
