Solis Seminar Épisode 31 : Solution pour l’alarme « G-PHASE » de l’onduleur

Contexte

Dans les systèmes photovoltaïques, il peut y avoir des erreurs causées par des problèmes du côté réseau. En tant que fonction d’exploitation importante d’un système solaire photovoltaïque et du réseau, les onduleurs sont très sensibles aux problèmes de réseau et y répondrons rapidement. Parmi eux, les défaillances de déséquilibre de réseau, quoique rares, peuvent facilement affecter les onduleurs, les systèmes photovoltaïques et parfois même les charges.

Dans ce séminaire de Solis, nous partagerons des informations relatives aux erreurs « réseau non équilibré » ou « G-PHASE » qui apparaissent dans les systèmes PV et leurs solutions.

Description de défaillance

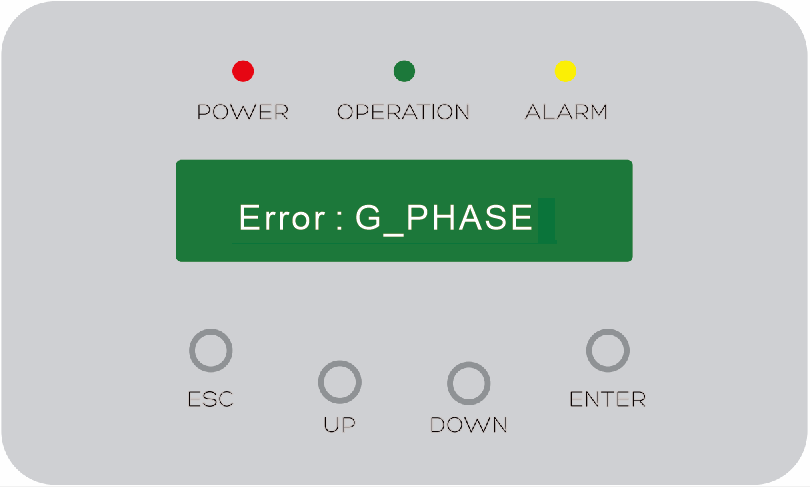

Lors du démarrage, l’onduleur de Solis va détecter l’état du réseau. Si la phase du réseau est déséquilibrée, l’onduleur va se déconnecter du réseau et afficher l’erreur « G_PHASE ».

Causes des erreurs « G-PHASE »

1. Déséquilibre de tension sur le côté réseau

Le réseau déséquilibré est un problème important qui entraîne cette alarme pour l’onduleur, car l’onduleur va surveiller la tension du réseau en temps réel. Lorsque la forme d’onde triphasée du réseau est anormale, l’onduleur donne immédiatement une rétroaction et se déconnecte du réseau.

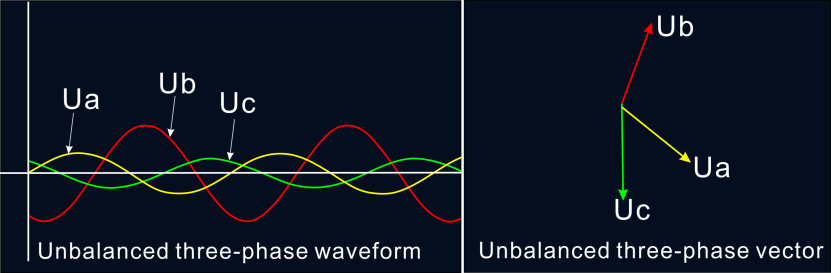

Figure 1. Diagramme de la forme d’onde en cas de réseau électrique déséquilibré

2. L’équipement de grande envergure est en cours d’utilisation, ce qui a un impact sur le réseau et provoque l’instabilité du réseau

Pour les systèmes photovoltaïques installés dans des zones industrielles, les onduleurs sont plus exposés aux alarmes du réseau, telles que la surtension du réseau, le réseau déséquilibré et le déséquilibre du réseau. Tout cela est en raison du fonctionnement de l’équipement à courant élevé affectant le fonctionnement de l’onduleur à travers le réseau.

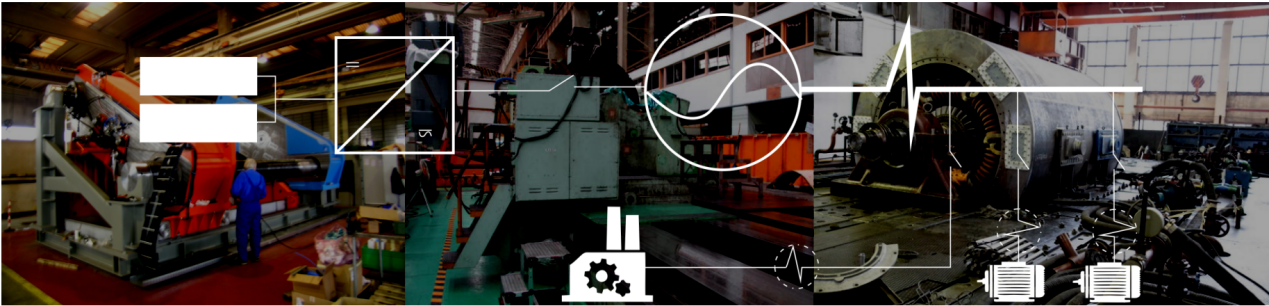

Figure 2. Problèmes de réseau causés par différents chocs de charge

Solution：

Utilisez un oscilloscope pour vérifier si la tension triphasée et la forme d’onde du réseau sont normales. Si tel n’est pas le cas, effectuez l'enregistrement de la forme d’onde et signalez-la à votre équipe technique locale de Solis pour l’assistance technique.

Causes possibles liées à l’onduleur

1. Le câble CA est connecté de manière incorrecte

Pendant le processus d’installation, des erreurs peuvent être causées par des câbles connectés de manière incorrecte, ce qui provoque un déséquilibre de phase dans le processus d’injection de puissance.

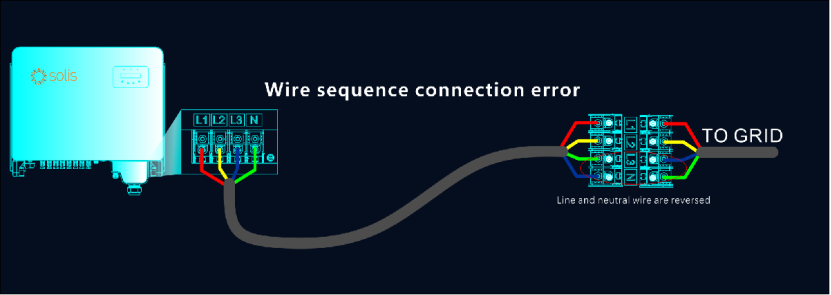

Figure 3. Erreur de connexion de séquence de fils

Solution：

Reconnectez le câble CA et assurez-vous que la séquence de câblage est correcte.

2. Le fil CA utilisé dans le système photovoltaïque est inadapté

Si un câble inadapté est sélectionné au cours du processus de conception, tel qu’un câble CA de qualité inférieure fabriqué à partir de matériau de mauvaise qualité ou un câble de petit diamètre, cela peut causer des problèmes. En raison de l'effet de chauffage par courant pendant le fonctionnement à long terme du système, le système sera en contact avec le métal du câble. Le film est déformé et noirci, et l’impédance est significativement différente, ce qui cause le déséquilibre de la tension triphasée et provoque le déclenchement de l'alarme de l’onduleur.

Solution：

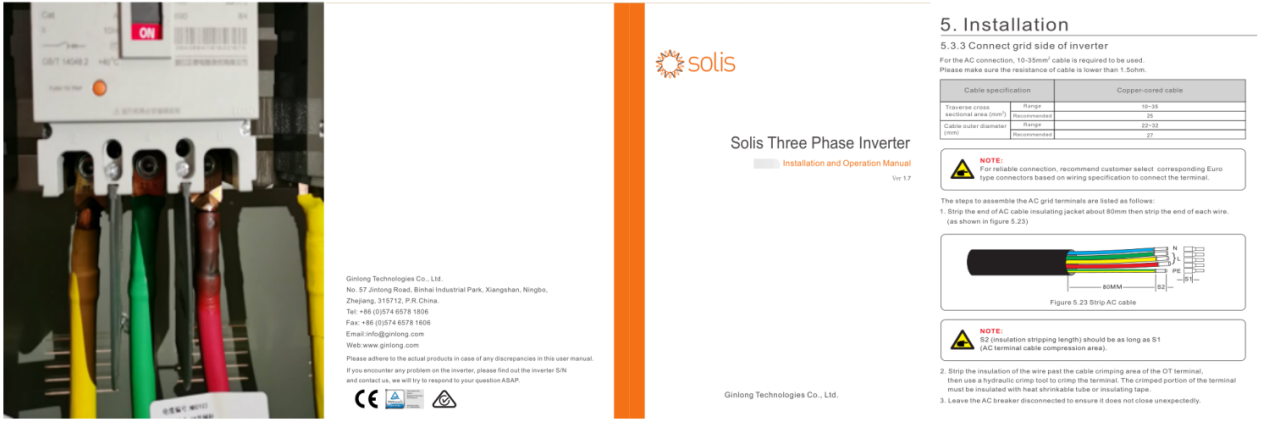

Pour sélectionner des câbles et des spécifications corrects, veuillez se référer au manuel fourni avec votre onduleur de Solis qui contient des recommandations détaillées sur les câbles.

3. La borne CA de l’onduleur est en mauvais contact

Cette alarme sera également déclenchée en cas de problème avec la borne CA de l’onduleur, tel qu’un fil conducteur desserré, un mauvais contact de conducteur, etc. Nous vous suggérons de remplacer la borne AC de l’onduleur. Votre équipe de service locale de Solis peut vous fournir une assistance et des conseils à ce sujet.

Résumé

L’erreur G_PHSAE est un type de problème peu courant, mais elle peut toujours entraîner l’arrêt du système et affecter la production d’énergie. Par conséquent, l lorsqu'une telle défaillance se produit dans un système solaire photovoltaïque, il faut effectuer le dépannage à temps pour minimiser le temps d’arrêt du système. Veuillez suivre les solutions fournies et utiliser l’assistance de votre équipe d’assistance locale de Solis pour restaurer le système dans des conditions de fonctionnement normales si nécessaire.

Si vous avez d’autres questions, n’hésitez pas à contacter les ingénieurs d'assistance de Solis ou aller sur le site web www.solisinverters.com/aftersales.html
