Solis 세미나 73회: SolisCloud 앱의 CT 감지기능

저자：Ginl_mg_324 시간：2025-11-19 15:56:00.0 페이지뷰：26

1. 배경
인버터를설치할때, 고객은종종전류를측정하기위해 CT(변류기)를사용합니다. 하지만 CT는올바르게설치되어야하며, 설치가제대로되었는지명확하지않을때가있습니다.
이때문에 Solis 세미나에서는 CT 감지기능을소개합니다. 이기능은 SolisCloud 앱에서 CT 설치가올바른지간단히확인할수있는도구입니다.
2. 기본설치방법
CT는시스템의계통연결지점에서전력흐름을모니터링합니다. 전력흐름이역송한도를초과할것으로감지되면, 인버터는자동으로발전출력을줄여한도내로유지합니다.
정확한설치를위해서는:
• CT는계통연결지점의활선(라인)에설치해야합니다.
• CT의화살표는계통방향을가리켜야합니다.

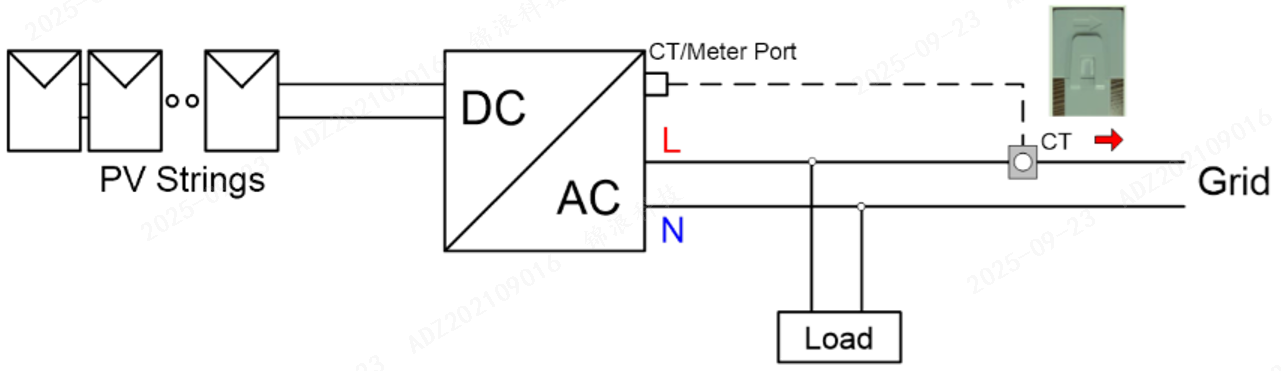

그림 1: CT 솔루션케이블연결

3. SolisCloud의 CT 감지기능
CT 감지기능을실행하기전에다음조건이충족되어야합니다:
1. 태양광입력없음: 모든 DC 케이블을분리하거나 DC 스위치를끕니다.
2. 부하없음: 인버터에부하가연결되지않았거나, 연결된부하가오프라인상태여야합니다.
3. 배터리: 배터리는연결된상태로유지할수있지만, 계통과의전력흐름은3 kW이하여야합니다.
4. 인버터상태: 인버터는정상적으로동작중이며, 계통에연결되어있고, 고장이없어야합니다.
5. 계량기: 계량기는계통측에설치해야합니다.
6. CT 방향: 기본적으로 CT는계통을향해야합니다. 반대로설치되었을경우, SolisCloud 설정에서 “역방향”을선택하면됩니다.

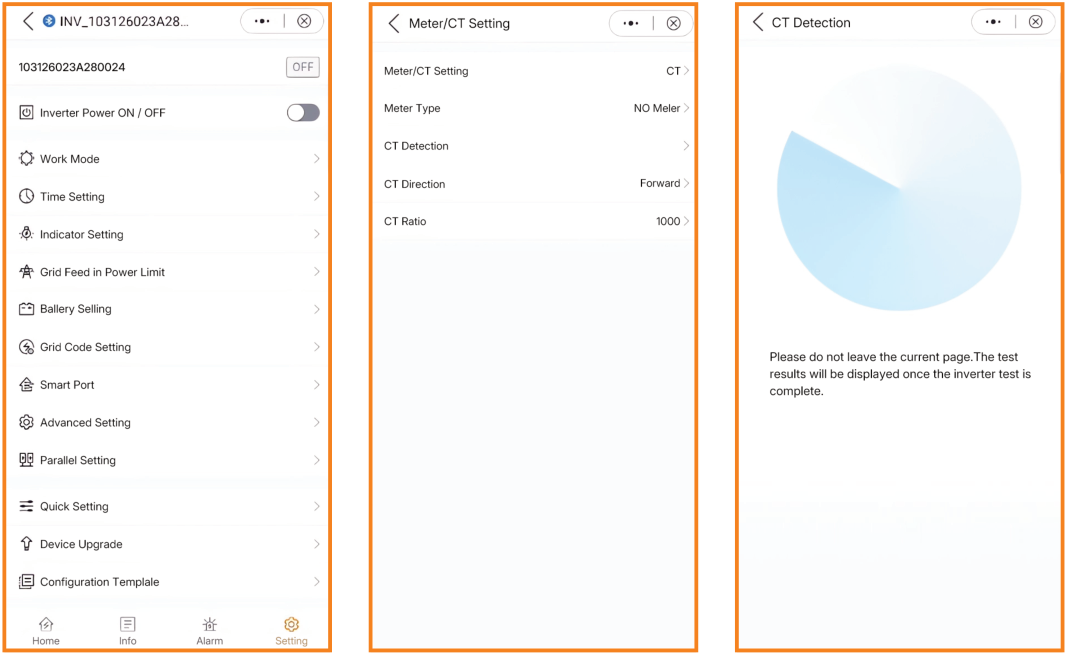

그림 2: CT 감지기능

4. SolisCloud의결과
CT 감지기능을실행하면세가지결과중하나가표시됩니다:
• 확인불가 → 현장조건이요구사항을충족하지않습니다. 위의조건목록을확인하세요.
• CT 정상 → 설치가올바릅니다.
• CT 오류 → 문제가있습니다. CT 자체또는설치상태를점검하세요.

결론
CT는태양광발전시스템에서중요한역할을합니다. 계통역송제한, 전력제어, 부하모니터링, 심지어발전기와의연계에서도사용됩니다. 그러나설치방향을올바르게맞추는것은설치자들에게늘흔한어려움이었습니다.
Solis 앱의 CT 감지기능은오류를쉽게찾아내고올바르게설정되었는지확인할수있게하여, 현장에서시간을절약하고실수를줄여줍니다.

면책고지:
위의정보는자격을갖춘전기전문가및훈련된태양광설치자를대상으로합니다. CT 설치와인버터설정은전기가인가된상태의시스템에서작업하는것을포함합니다. 모든작업은반드시안전하게수행되며, 지역규정과기준을준수해야합니다.
