송전 케이블은 일반적으로 알루미늄 코어입니다. 따라서 주거 및 상업지구(특히 가정용 태양관 발전소)에서 태양광 발전소 프로젝트 구축에 있어 많은 사용자들이 알루미늄 코어 케이블을 사용하여 인버터 출력 포트나 회로 차단기 포트와 직접 인터페이스를 할 것입니다. 이것은 많은 안전 문제를 일으킬 수 있습니다. 이번 Solis 세미나는 동케이블과 알루미늄 케이블의 정확한 연결을 공유할 것입니다.

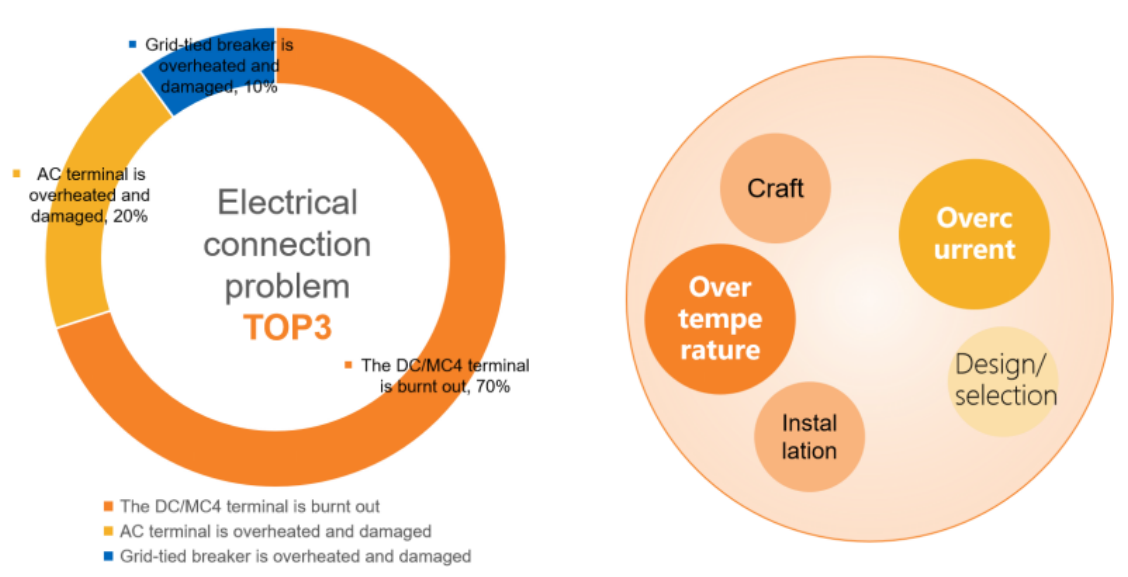

그림1:태양광 발전소 전기 연결 문제에서 AC 측 결함은 30%를 차지합니다.
동도체와 알루미늄 도체가 직접 연결되면 어떻게 될 것입니까?
1. 갈바니 전지 반응의 형성: 동도체와 알루미늄 도체가 직접 연결되면 이 두 급속의 접촉면은 공기 중에 갈바니 전지를 쉽게 형성합니다. 이것은 알루미늄의 전식을 유발하고 동도체 및 알루미늄 도체의 접합부에서의 접촉 저항을 증가시킵니다.
2. 접촉 저항 증가: 동 및 알루미늄의 탄성률과 열팽창 계수는 매우 다릅니다. 작동 중 여러 번의 냉열 사이클(파워 온 및 파워 오프) 후에 접점에서 더 큰 접촉 갭이 발생하여 접촉 저항이 증가합니다. 접촉 저항의 증가는 접점의 온도를 상승시키고, 마침내 케이블과 장비 인터페이스의 연소로 이어질 것입니다.
왜 동선과 알루미늄선은 직접 연결이 안되는 것입니까?
1. 동선과 알루미늄선의 저항율이 다릅니다.

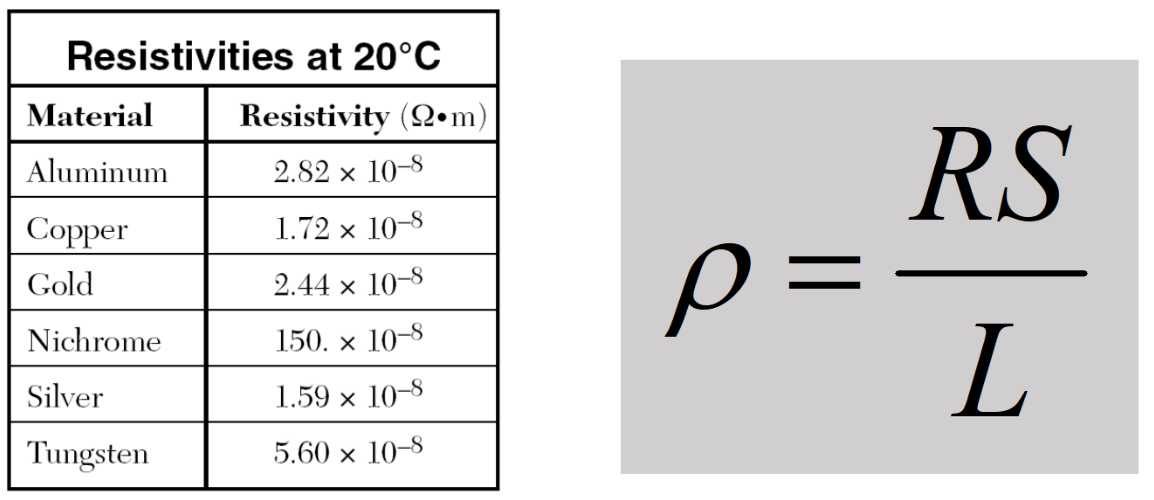

그림2: 일반 금속의 저항율
2. 알루미늄선은 공기에 의해 쉽게 산화되고, 표면에 산화물 층이 형성되어 알루미늄선과 동선 사이의 접점의 접촉 저항이 증가합니다. 전류가 이 접점을 통과하면 연결점에서 열이 증가하여 화재가 발생할 수 있습니다.

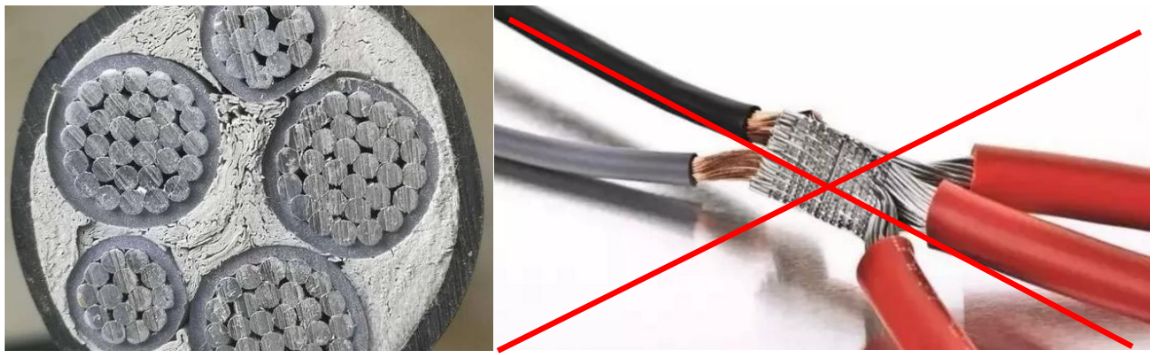

그림3: 동선과 알루미늄선은 직접 연결할 수 없습니다.
3. 안전 운전 규정에 따라 알루미늄선은 동선 또는 동도체 단자에 직접 연결할 수 없습니다.
동선과 알루미늄선를 올바르게 연결하는 방법
1. 작은 단면 동선과 알루미늄선의 단일 가닥을 연결할 때 동선에서 양철판을 한 후 알루미늄선에 연결할 수 있습니다.

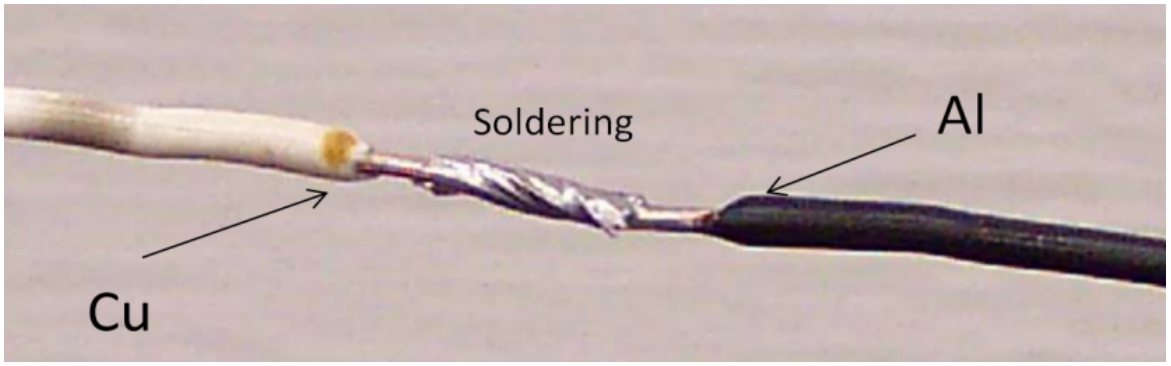

그림4: 동선-알루미늄선의 용접
2. 동도체 단자가 포함된 동선 또는 회로 차단기와 큰 단면 알루미늄선을 연결할 때 Cu-Al 선로 접속기를 사용해야 합니다.

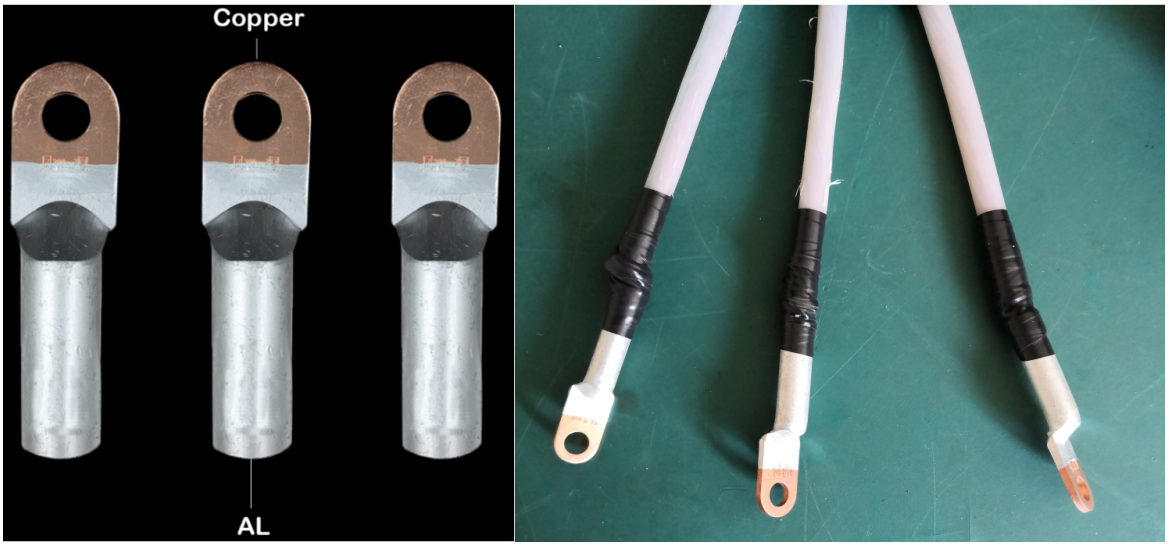

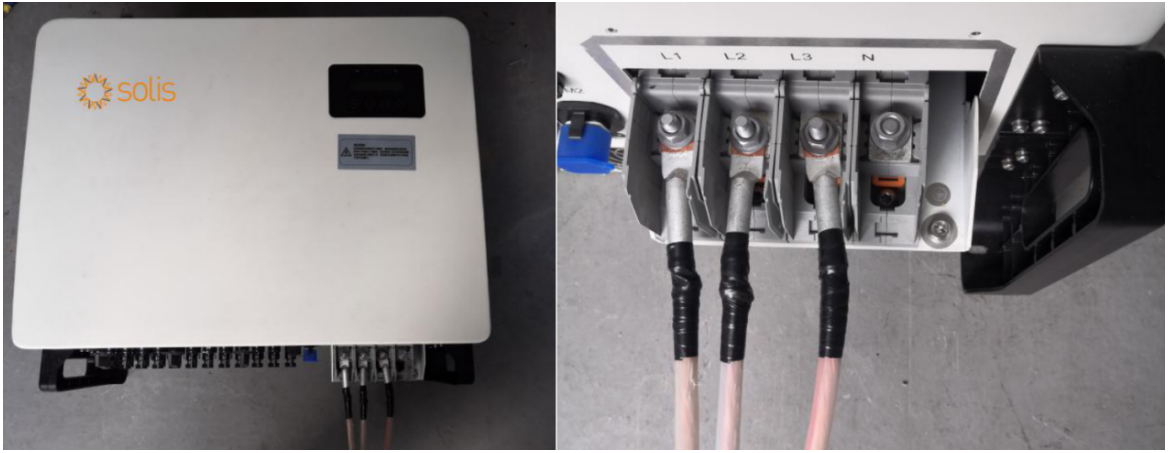

그림5:Cu-Al 선로 접속기
노트
1. 건조실에는동도체를먼저 주석 도금한 후 알루미늄선에 연결해야 합니다. 실외 또는 공기의 상대습도가 100%에 가까운 경우 구리 단자를 주석 도금하는 것과 함께 Cu-Al 선로 접속기를 사용해야 합니다.

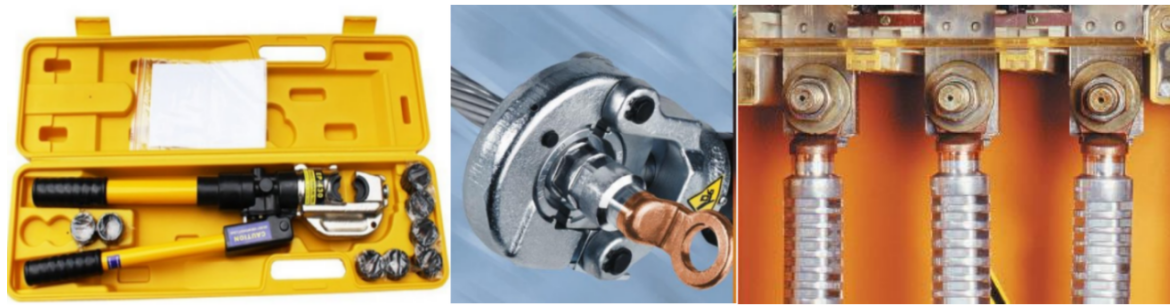

2. 터미널 크림핑의 경우 항상 전문장비를 사용하고 전선을 단단히 크림핑합니다.
개요
PV 시스템에서는 동선 AC 케이블을 상용하는 것을 권장합니다. 알루미늄선을 사용해야 할 경우 알루미늄선을 동선이나 구리 단자가 있는 장비에 연결할 때 전환 방법에 주의하십시오. 방법이 잘못되면 케이블이 사고를 일으킬 수 있습니다.
다른 질문이 있으시면 지역 Solis 지원 엔지니어에게 연락할 수 있습니다.
www.solisinverters.com/aftersales.html
Solis는 세계에서 가장 크고 경험이 많은 스트링 인버터 제조업체 중 하나로 글로벌 서비스 팀 네트워크를 갖춥니다.
