Solis 세미사 39회: "접지 결함"을 빠르고 효과적으로 판단하는 방법

저자：Solis 시간：2022-02-09 14:51:37.0 페이지뷰：676

배경

PV 시스템에서 접지 결함은 비교적 흔한 유형의 결함이지만 인버터 장비에 대한 손상도 더 심각합니다. 따라서 시스템을 작동 상태로 복원하려면 결함을 적시에 제거해야 합니다. 이번 Solis 세미나에서는 PV 시스템 접지 결함의 원인과 문제 해결 방법에 대해 설명합니다.

결함 설명

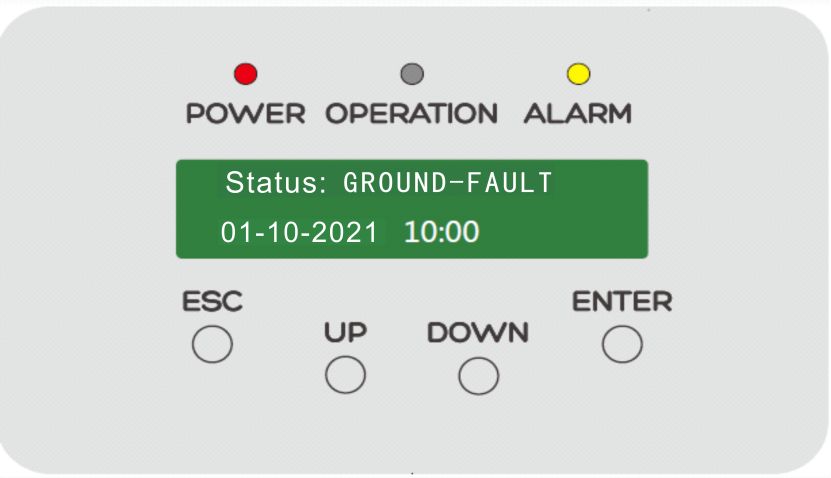

태양광 발전 시스템에서 접지 결함이 발생하면 인버터가 작동을 시작할 때 "접지 결함" 경보를 표시하며 경보 코드는 1033H입니다. 동시에 고장이 제거될 때까지 급전망에서 연결이 끊어집니다.

문제의 잠재적 원인

1. PV 스트링 접지: PV 발전소 스트링 접지 결함에는 일반적으로 세 가지 이유가 있습니다.

1) 스트링에 있는 PV 패널의 DC 케이블 절연층이 손상되어 금속 브래킷에 연결됩니다.

2) 스트링에 있는 PV 패널의 연결 플러그(MC4)는 밀봉 상태가 불량하여 금속 브래킷에 연결되어 있습니다.

3) 스트링과 인버터를 연결하는 DC 케이블의 절연층이 손상되어 지면에 연결되어 있습니다.

문제 해결:

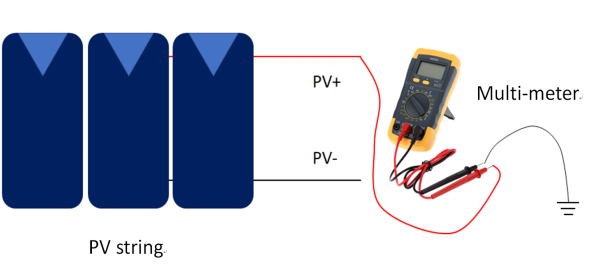

인버터에 연결된 각 PV 스트링의 DC 스위치를 절단하고 멀티미터를 사용하여 각 스트링의 PV+ 접지와 PV- 접지의 전압을 측정합니다. 그러면 접지 고장이 있는 스트링이 식별됩니다.

정상적인 상황에서는 양극 또는 음극 단자의 접지 전압의 절대값이 100~1000V 사이여야 하며, 측정 중에는 이 전압이 20V 이내로 점차 떨어집니다.

접지 측 PV+/PV- 단자의 스트링 전압이 불균형한 경우(예: 접지 측 극성의 전압 값이 0V 또는 0V에 가깝고, 다른 접지 측 극성 전압 값이 600V를 초과하며 값이 변하지 않음), PV 스트링에 접지 결함이 있는지 확인할 수 있습니다.

그런 다음 식별된 결함 PV 스트링의 문제를 해결하는 데 초점을 맞춰 정확한 결함 노드를 확인해야 합니다.

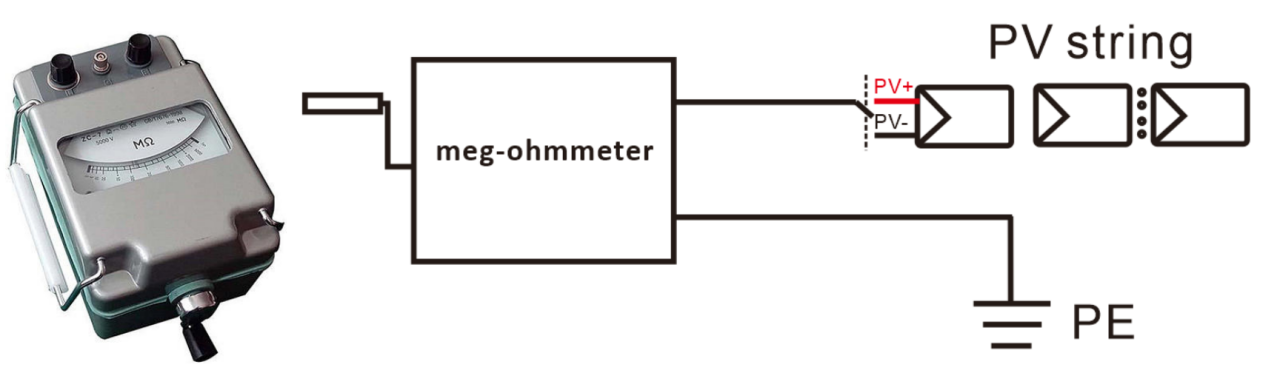

또한 메그오옴 미터를 사용하여 모듈 측 접지 측 PV+/PV 라인 엔드의 절연 저항을 직렬로 측정할 수 있습니다. 값은 2MΩ보다 커야 합니다.

2. AC 측, 라인 접지: 일반적으로 AC 측 중성 전선과 접지 전선 사이의 임피던스는 너무 낮습니다.

문제 해결 방법: 멀티미터를 사용하여 중성 전선과 접지 전선 사이의 임피던스를 측정할 수 있습니다. 정규 값은 0에 가까워야 합니다. 그렇지 않으면 중성 전선과 접지 연결에 문제가 있어 AC 케이블을 확인해야 합니다.

노트: 측정 및 고장 진단 중에는 안전 및 표준 작동에 주의하십시오. 현지 Solis 서비스 팀에 문의하시면 추가 지원이 제공됩니다. www.solisinverters.com
