Solis 세미나 38회: 인버터 흡수를 방지하기 위한 설치 팁

저자：Solis 시간：2021-12-31 13:34:46.0 페이지뷰：437

배경

현장조사 과정에서 수분 침투로 인한 인버터 고장 문제가 발생할 수 있습니다. 때로는 새 기계를 교체한 후에도 여전히 수분이 침투하는 경우가 있으므로 설치 시 수분 침투 원인을 파악하기 위한 조사가 필효합니다.

문제 해결 안내

인버터의 보호 수준은 IP65 또는 IP66이며, 출고 시 기밀성 검사를 거치기 때문에 야외에서 사용할 수 있고 비에도 노출될 수 있습니다. 전체 내수성이 매우 높지만 설치 과정에서 불규칙한 구조로 인해 기계로 물이 들어갈 수 있습니다. 이번 Solis 세미나는 인버터 설치 과정에서 유의해야 할 사항에 대해 다룰 예정입니다.

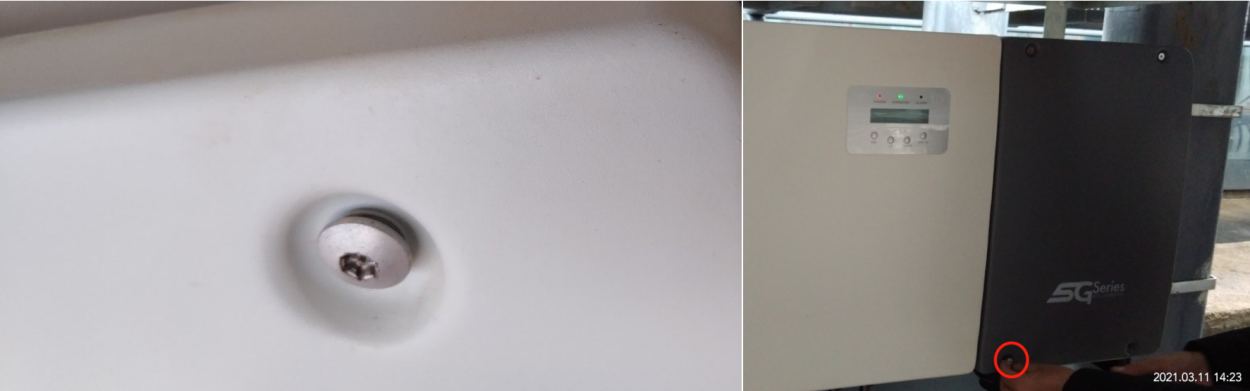

1. 인버터 도어 나사가 조여지지 않아 물이 유입되게 됩니다.

일부 인버터는 AC 케이블을 설치할 때 케이스를 열어야 합니다. 설치 과정에서 나사를 충분히 조이지 않으면 장비의 기밀성이 저하되고 습기가 유입될 가능성이 높습니다.

권고: 유지보수실 도어 패널의 모든 나사를 점검하여 완전히 조여졌는지 확인합니다. 그렇지 않을 경우 빗물이 그 틈을 통해 인버터로 유입될 수 있습니다. 모든 나사를 완전히 조여야 합니다.

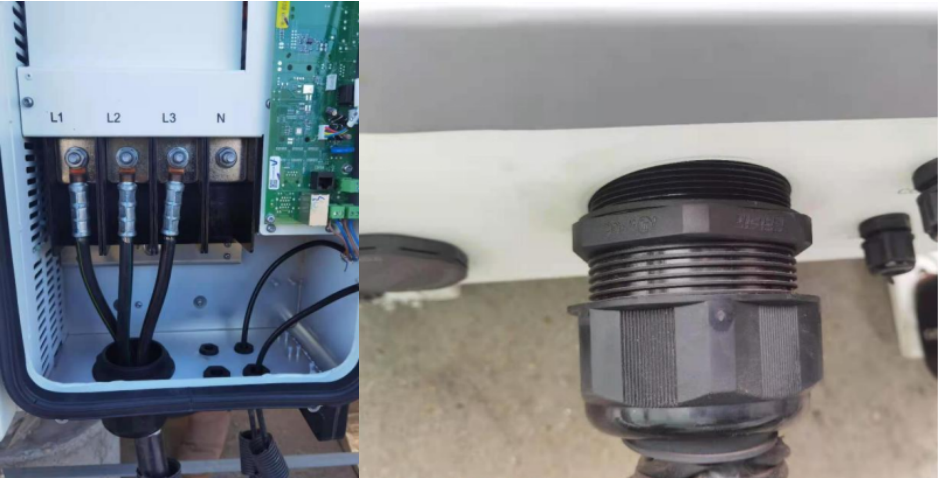

2. RS485/AC 입구 홀 등이 잘못 막혀 수분 침투가 발생합니다

인버터에 통신 및 AC케이블을 설치할 때 케이블 입구 홀의 플러그에 문제가 생기면 인버터에 물이 들어가기도 합니다.

권고: 케이블 입구 홀이 잘 막혔는지, PG 헤드가 누락되었는지 확인합니다. 저수위 설치 시 비가 올 때 빗물이 인버터 안으로 튀거나 인버터가 물에 잠길 수 있습니다. 습한 환경에서도 응결 문제가 발생할 수 있습니다. 케이블 입구 홀드가 잘 꽂혀 있고 물이 들어가지 않는지 확인합니다.

3. 케이블의 외부 슬리브를 통해 물이 들어갑니다

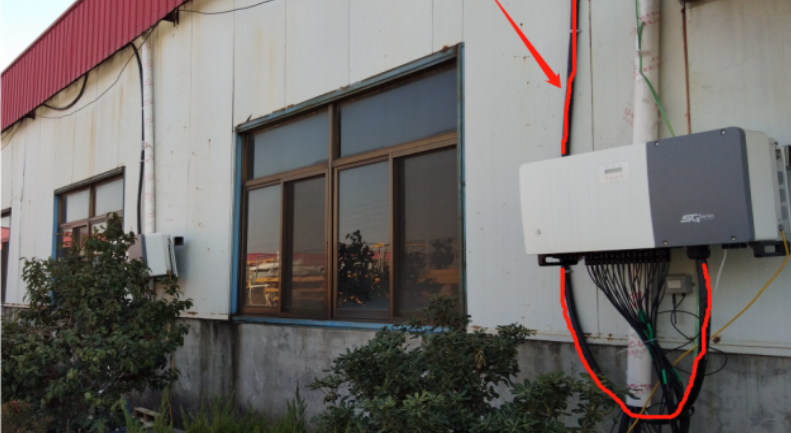

PV 발전소의 설치 및 시공 중에 통신 라인, AC 케이블, 접지 케이블 등이 부싱을 사용합니다. 부싱의 한 쪽 끝은 배선 공간까지 연장되고 다른 쪽 끝은 루프에 위치합니다. (U자형 커넥터 원리와 같이) 더 높은 곳에 위치하고 개구부가 있습니다. 비가 오거나 주변에 물이 차면 부싱을 통해 인버터로 물이 유입됩니다.

권고: 배선 공간의 와이어 입구 홀에서 외부 부싱의 일부를 탈거하고 부싱이 인버터 내부로 직접 들어가지 않도록 합니다. 이렇게 하면 빗물이 인버터 내부로 유입되는 것을 막을 수 있습니다.

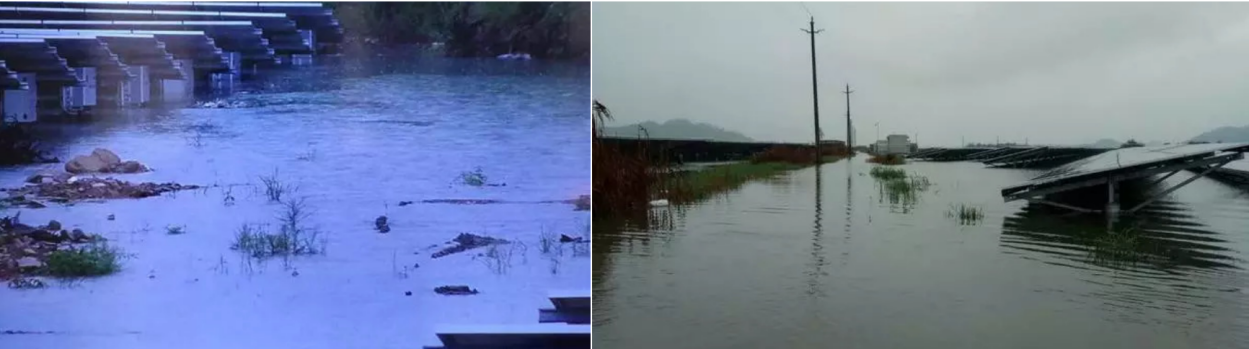

4. 인버터 설치 장소의 불량으로 인해 기계가 물에 잠길 수 있습니다

일부 PV발전소 설치장소가 저지대에 있어 장마철에 물이 쌓이기 쉬워 인버터가 침수되는 사고가 발생했습니다. 이와 마찬가지로 시공 초기 인버터 설치 전에는 어떠한 보호조치 없이 인버터를 실외에 보관하지 말아야 합니다.

권고: 높은 지대에 인버터를 설치하거나 인버터 설치 부위에서 배수작업을 실시하여 물이 축적되지 않도록 합니다. 또한 인버터는 설치 및 시공 전에 실내에 보관하는 것이 좋습니다.
