배경

전력망이 없거나 자주 정전되는 지역(예: 먼 시골 지역, 전력망 위치의 끝단, 해양 섬 호들, 산악 지역 등)에서는 독립형 에너지 저장 시스템이 큰 이점을 제공합니다. 일부 주택 소유자들은 현지 전력망에 덜 의존하기 위해 “오프 그리드”(독립형) 를 택하고 있습니다. 극심한 기상 조건과 치솟는 에너지 비용 때문에 전기가 끊기면서 소비자들은 집에 전력을 공급하는 방법을 재고하게 되었습니다.

솔리스는 이러한 유형의 수요와 다양한 응용 시나리오에 대한 완벽한 태양광 발전 솔루션을 제공합니다. 소규모 순수 독립형 시스템 및 자가 소비 에너지 저장 시스템에서 석유 발전기 호환 시스템에 이르기까지, 사용자는 특정 요구에 맞는 솔루션을 선택할 수 있습니다.

이번 솔리스 세미나에서는 솔리스 독립형 제품을 사용하는 독립형 에너지 저장 시스템을 시연합니다.

솔리스 독립형 인버터(EO 시리즈) 에 관하여

솔리스 EO 시리즈 독립형 인버터는 폭넓은 전압 범위(90~480V)의 1MPPT 태양광 충전 컨트롤러와 통합되어 많은 시스템 디자인 요구에 적응하고 발전을 극대화합니다. 간선 및 디젤 발전기의 연결을 지원할 수 있으며, 대형 시스템의 경우 최대 10개의 인버터를 병렬로 연결할 수 있습니다.

세련된 디자인 외관과 압축 구조로 시스템 소유자가 쉽게 설치할 수 있습니다. 온라인 시스템 모니터링뿐만 아니라 여러 안전 기능 및 보호 조치를 통합합니다. 이 온라인 모니터링은 모든 장애를 빠르고 효율적으로 식별할 수 있도록 함으로써 배터리 및 기타 연결된 모든 기기의 안전을 보장합니다. 솔리스 독립형 시스템의 지속적인 운영 및 유지보수는 간단하고 편리하며 효율적입니다.

주요 제품 특징

강력한 부하 지원 용량

솔리스 EO 시리즈 독립형 인버터는 최대 5KW의 다양한 비선형 부하를 운반할 수 있어 기본적으로 모든 가전제품을 만족시킬 수 있습니다.

솔리스 독립형 EO 시리즈 인버터를 통한 에너지 저장 시스템 설계

아래에서는 독립형 시스템의 설계를 설명하기 위해 영국 플리머스에 거점을 둔 단순한 가구를 예로 들어 보겠습니다.

1단계: 주택의 부하 및 에너지 소비량 결정

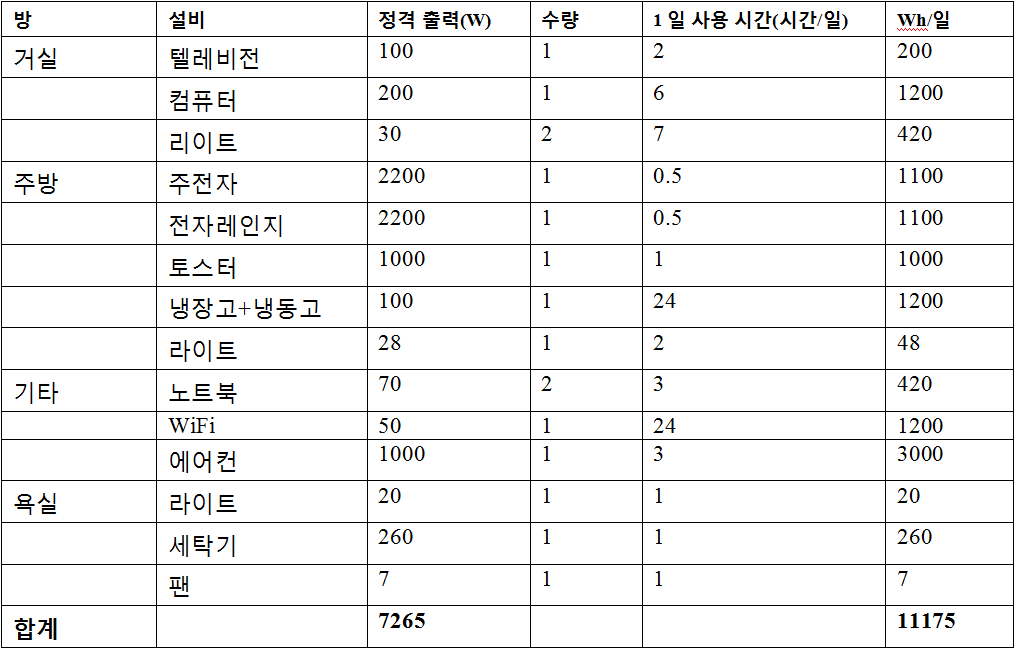

표1: 가정의 에너지 소비량

이 데이터는 시스템이 건전하고 경제적인지 여부를 판단합니다. 에너지 소비량을 이해하는 것은 모든 태양광+저장 시스템이 독립형 또는 계통 연결형으로 설계할 때 중요합니다.

2단계: 사용자의 위치와 평균 기상 조건에 필요한 태양광 전지판의 수를 계산합니다.

영국를 예로 들면 플리머스의 평균 피크 일광 시간은 3.0시간입니다.

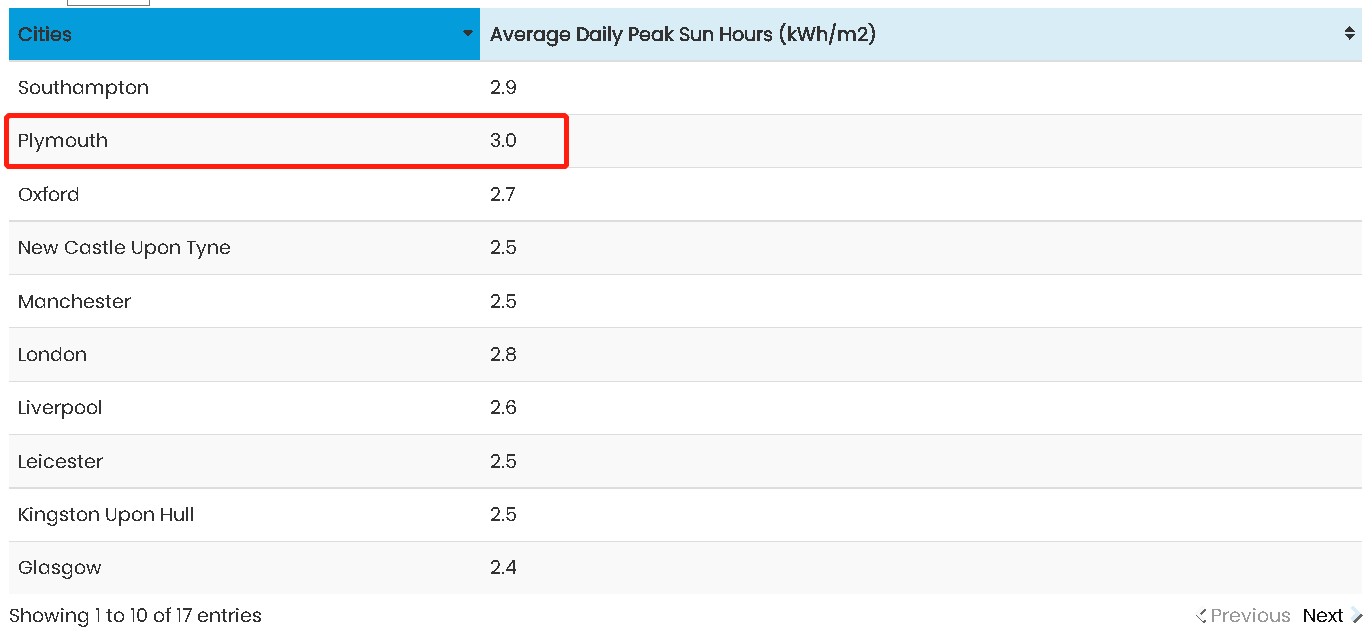

그림1: 영국의 평균 태양 피크 시간

에너지 발전 요구 사항 계산:

11175Wh/일 ÷ 3.0 일광 시간/일 = 32725W

32725W ÷ 0.8 (시스템 손실)=4656.25W 1일

4656.25 W x 30 days Wh = 139,687.5 와트시(139.6875kWh/월)

이 프로젝트는 저전압 장치를 다루므로 48V 시스템이 적합합니다.

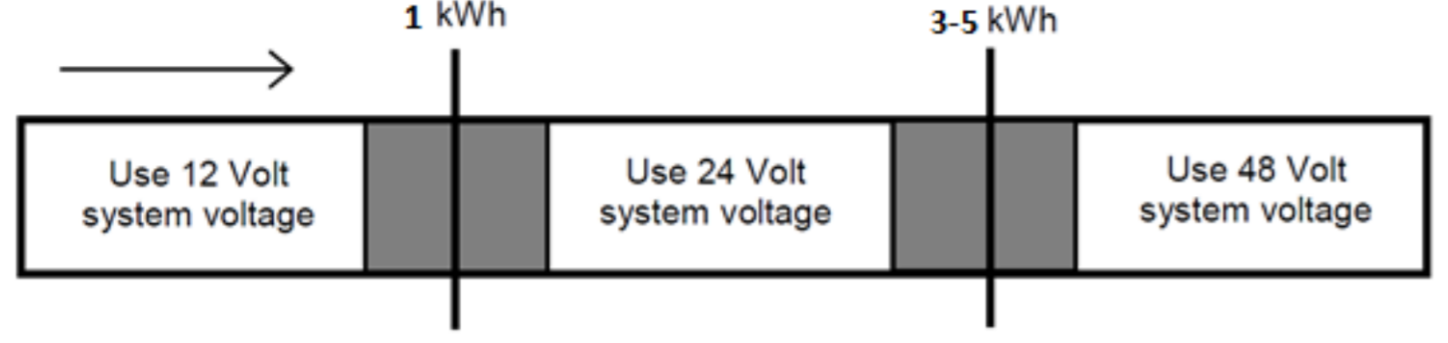

그리2: 일일 수요에 따른 시스템 전압 변화

필요한 와트 수 및 태양광 전지판 수 계산:

11175Wh/일÷3일광 시간/일= 32725W

32725W ÷ 0.8 (시스템 손실) =4656.25W

4656.25/500 = 9.3125(3개 태양광 전지판 500와트)

이 프로젝트는 각각 500와트의 태양광 패널 10개를 사용합니다.

3단계: 가장 적합한 솔리스 독립형 인버터 모델 선택

（https://www.solisinverters.com/kr/energy_storage_inverters7/s5_eo1p_4-5k_48.html）

산출치에 따르면 태양광 패널 용량은4656.25W이므로4kW(S5-EO1P4K-48) 인버터가 올바른 선택 모델입니다.

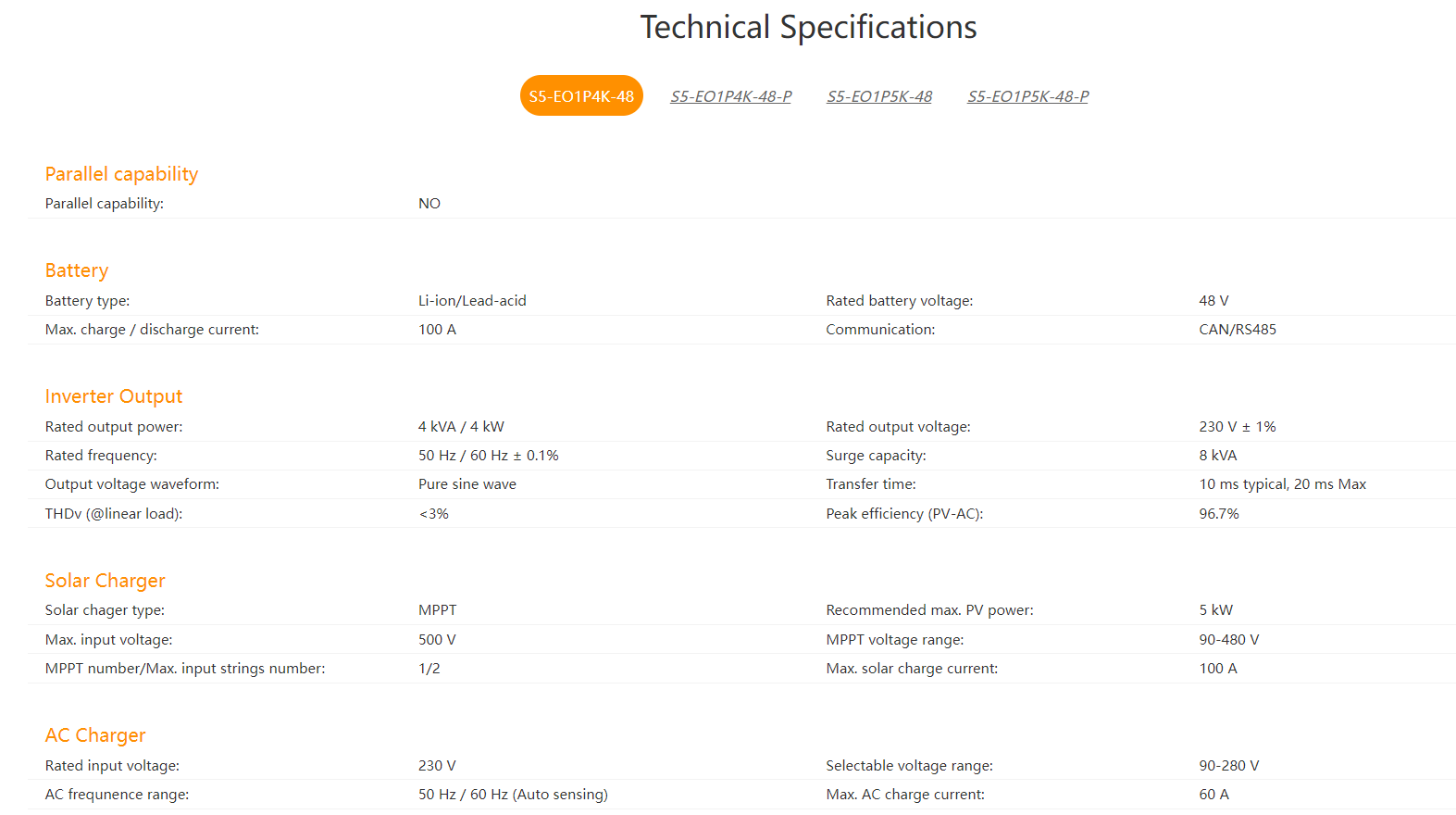

그림3:S5-EO1P4K-48 인버터의 주요 파라미터

4단계: 부하와 에너지 소비량에 따라 시스템에 적합한 배터리 선택

상기 표1과 같이 프로젝트의 하루 평균 에너지 소비량은11,175 (Wh/일)입니다.DOA(자치의 날)가 1일일 경우 인버터 효율은 95%, 선택한 배터리는 48V 리튬 배터리이며 최대 방전 깊이 80%입니다.

배터리 용량(Ah)

= (11175/ (0.95x0.80x48)) x 1

=306.35Ah

시스템에 필요한306.35Ah 배터리 용량

5단계: 시스템 평형

위의 구성을 사용하여 적절한 케이블, 회로 차단기 및 보호 장치를 선택하여 전체 시스템을 연결합니다.

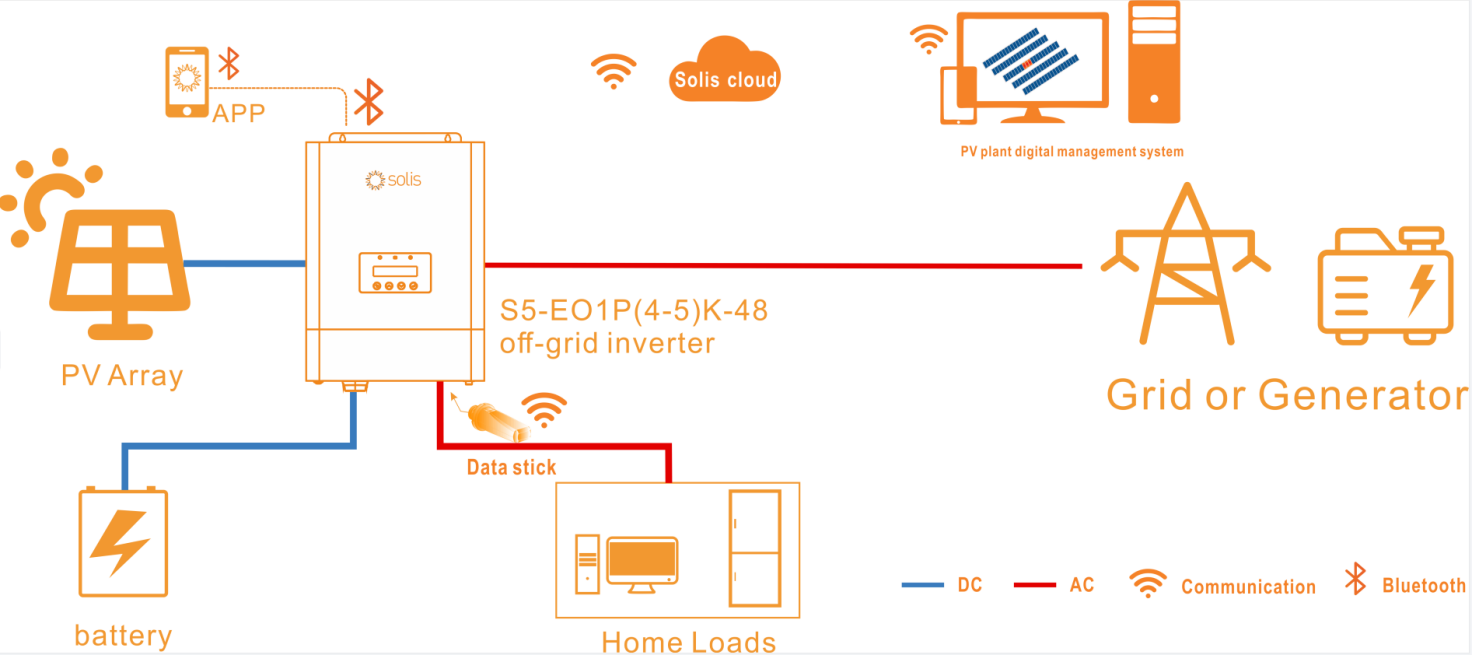

그림4 시스템 위상 배치

개요

독립형 시스템은 전력 그리드가 없는 지역의 전력 그리드 및 에너지 보안으로부터 독립할 수 있습니다. 모든 요소를 올바르게 설계하고 구성하는 것이 성공적이고 효율적인 시스템을 위해 중요합니다. 이 시설에서 소비되는 에너지는 새로운 독립형 태양광 시스템을 설계할 때 출발점입니다.

솔리스 독립형 인버터 시리즈는 저장으로 다양한 사용 시나리오의 요구에 적응할 수 있습니다. 예를 들어 발전기와기 통합 등.

자세한 내용은 해당 지역의 솔리스 팀에 문의하여www.solisinverters.com를 방문하십시오.
