Solis 세미나 34회: 디젤 발전기와 결합한 태양광 발전기

저자：Solis 시간：2021-11-01 14:30:15.0 페이지뷰：412

배경

세계의 어떤 곳에서는 전력망이 불안정한 공급이나 "부하 차단"과 같은 프로그램을 통한 계획된 폐쇄가 발생할 수 있고 알 수 없는 시간 동안 지속될 수 있습니다. 이 기간 동안 표준 그리드 연결 태양광 발전 시스템도 폐쇄될 것입니다. 이러한 일시적이지만 종종 장기간에 걸친 정전 기간 동안 태양열 발전 시스템이 계속 작동하도록 보장할 수 있는 방법은 무엇입니까?

Solis 세미나는 태양광 + 디젤 발전기 하이브리드 시스템 솔루션 및 관련 이슈에 대한 토론을 제공합니다.

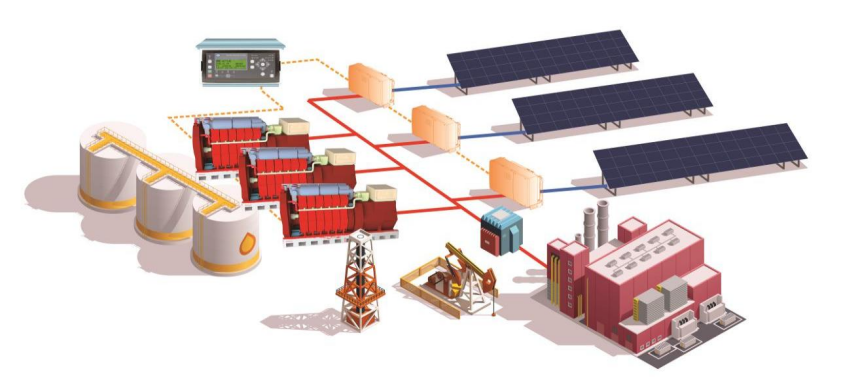

그림1: 태양광 + 디젤 발전기 하이브리드 시스템

솔루션 1:낮은 용량, 안정적인 부하 및 갑작스러운 높은 수요 기간이 없는 전기 공급 시스템

인버터 자체 세팅과 지능형 적응성을 통해 발전기 가동시스템에 태양관 발전소를 연결할 수 있습니다.

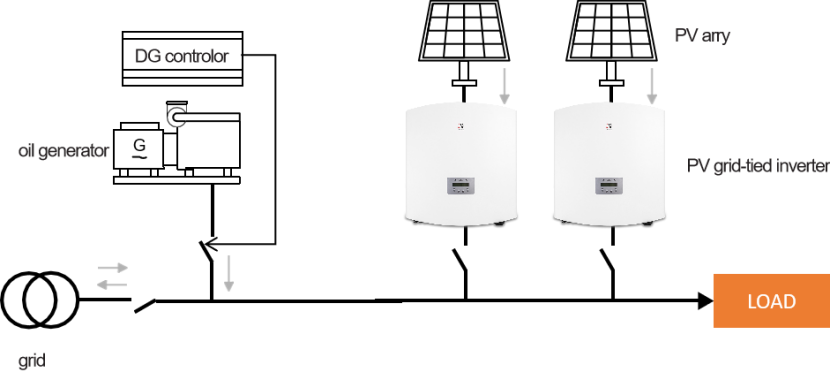

그림2: 제어기가 없는 태양광 + 디젤 하이브리드 시스템 솔루션

시스템 위상 배치는 그림 2에 나와 있습니다. 인버터는 자체 적응 및 조정 기능을 통해 디젤 발전기 시스템으로 구성된 가상 그리드에 연결됩니다. 이 솔루션은 간단하고 안정적이며 추가 설비나 비용이 필요하지 않습니다.

인버터의 세팅과 조정은 아래와 같습니다.

1. 인버터 그리드 연결 표준을 발전기와 일치하는 표준으로 변경합니다.

2.인버터의 주파수 적응범위를 47~52Hz로 줄여야 합니다.

3.인버터 “주파수 경감” 기능을 켭니다.

4.인버터 “볼트ㆍ와트” 기능을 켭니다.

시범 시스템

친환경 에너지 생산을 촉진하고 점차적으로 “탄소 피크 및 탄소 중립”의 사명을 실현하기 위해 중국은 2021년 엄격한 전력 감축 조치를 시행했고, 에너지 다소비 공장들이 영향을 받았습니다.

이 예는 저장성 닝보에 위치한 전기 제품 제조업체입니다. 이 회사는 17대 Solis 60kW 그리드 연결 인버터를 사용한 1MW급 태양광 발전소를 보유하고 있으며, 4대 그리드 연결 지점에서 그리드에 연결되어 있습니다.

에너지 절감의 영향을 받아 발전소의 일부가 전원이 꺼졌고 그리드 연결 태양광 시스템이 중단되었습니다. 이는 조립 라인 작업장의 전력 공급 수요에 약 270kW의 영향을 미쳤습니다. Solis 엔지니어는 3대 60kW 인버터를 사용하여 현장에서 350kW 디젤 발전기 시스템과 함께 작업합니다. 이 태양광 시스템의 출력은 150kW이며, 부하의 최대 태양광 이용률은 50%에 달하며 연료비 절감 목표를 달성합니다.

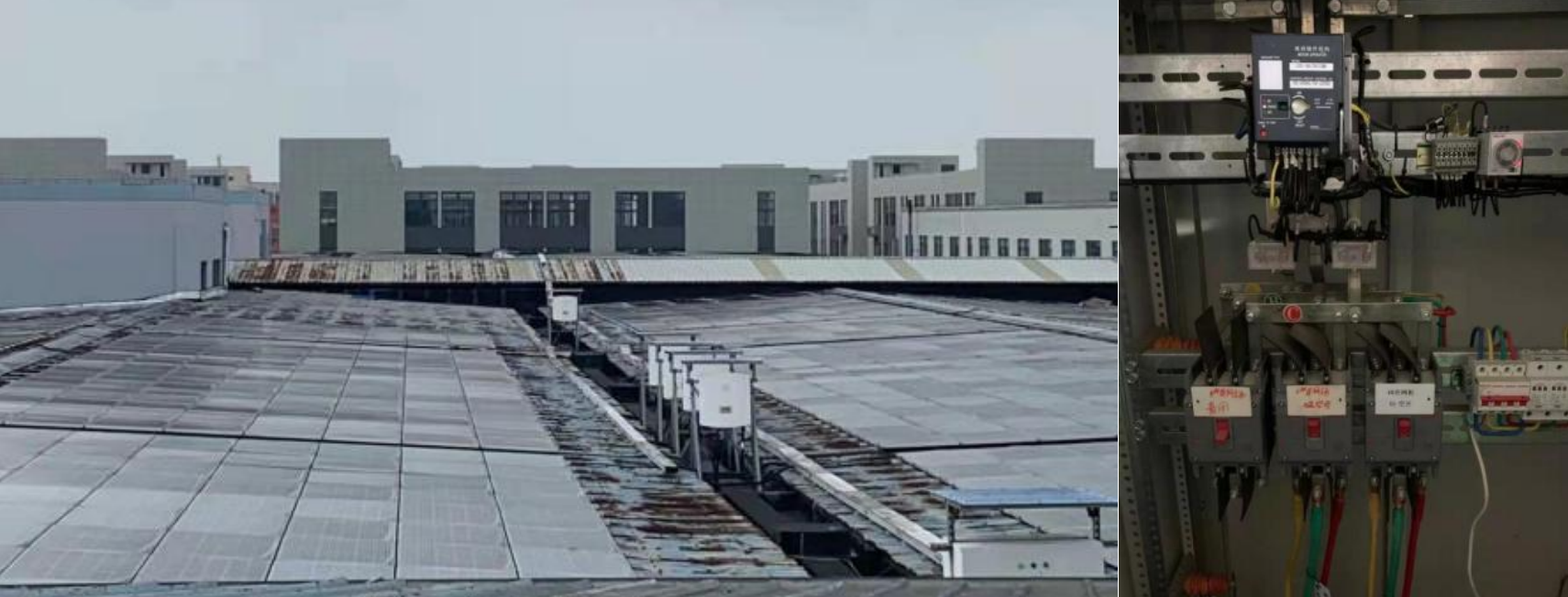

그림3: 현장 태양광 + 디젤 발전기 설치 하이브리드 전기공급 방식

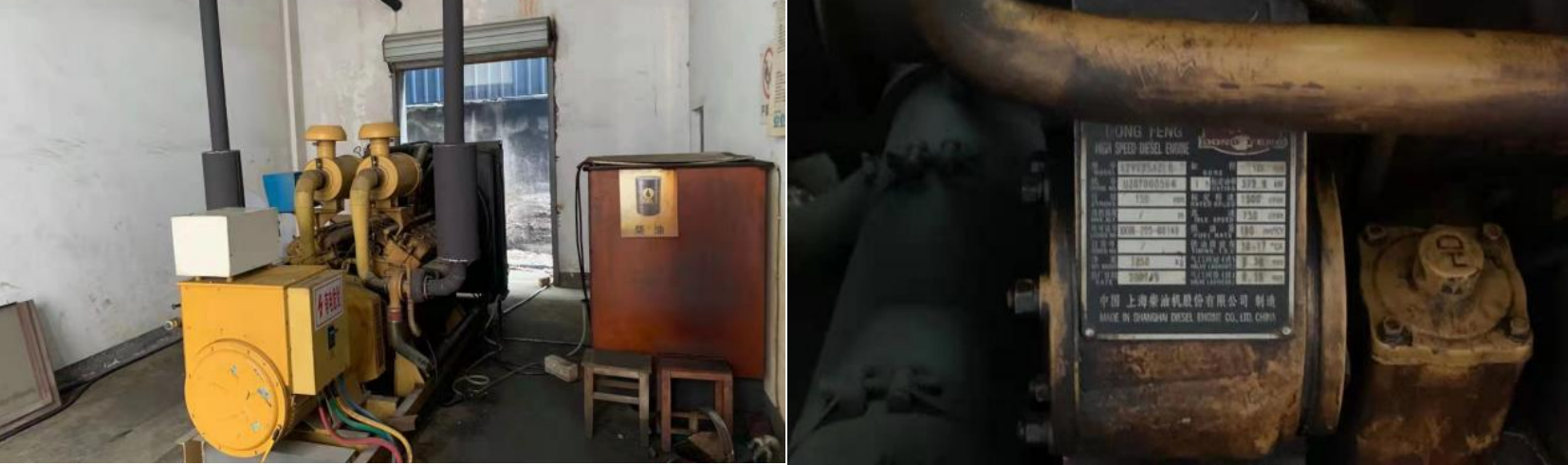

그림4: 디젤 발전기의 현장 위치

개요

이 계획은 인버터의 적응적 조정 기능을 통해 태양광 + 발전기 형태로 킬로와트 시간 당 전기 비용을 줄일 수 있습니다. 그러나 태양광 용량률이 너무 크면 안 되고 부하가 일정해야 하는 시나리오도 있습니다. 이 솔루션은 부하 변동이 큰 경우에는 적합하지 않습니다. 시스템 안정성을 보장하기 위해 태양광 용량률이 전체 전원 공급 장치의 40% 미만이어야 합니다.

솔루션 2: 큰 갑작스러운 부하와 큰 태양광 용량률을 갖는 전기 공급 시스템

이들은 대개 현장 태양광 더욱 큰 용량 비중(70% 이상)이 필요하고, 태양광과 발전기, 부하 간 균형을 조정하기 위해서는 시스템 제어 및 통신장비 도입이 필요합니다.

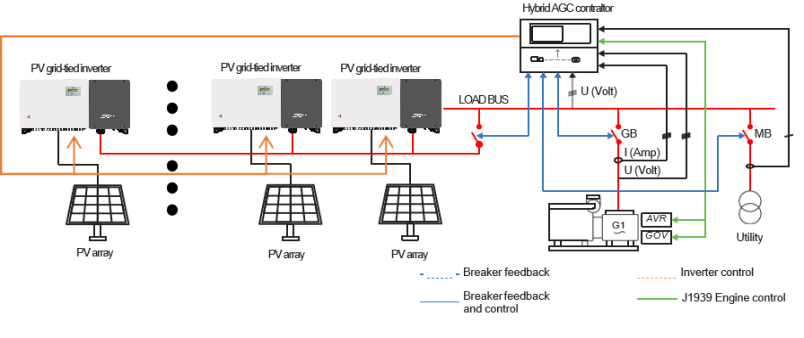

그림5: 제어기가 있는 태양광 + 디젤 하이브리드 시스템 솔루션

이 솔루션은 조정된 제어를 위해 DEIF의 AGC 제어기와 Solis 인버터를 사용합니다. 최대 16대의 태양광 인버터와 1~2대의 디젤 발전기를 지원합니다. 그리드 연결 , 오프 그리드 결합 등과 같은 여러 작업 모드를 지원할 수 있습니다. 그런 이유로 확장성과 유연성이 뛰어나고, 안정적인 그리드가 거의 없거나 아예 없는 외딴 지역, 도서 지역, 구역에 대해 강력한 시스템 선택입니다.

시범 시스템2

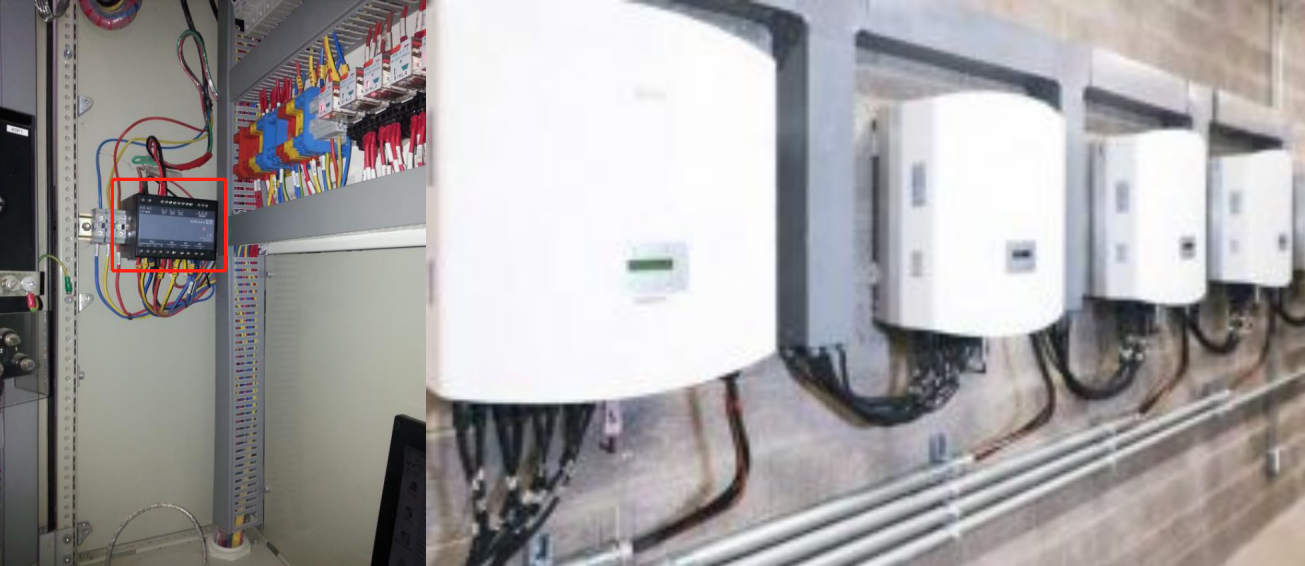

브라질에 위치한 이 시범에서는 DEIF의 AGC 150 하이브리드 제어기를 사용하여 500kW의 태양광 발전 시스템을 통합 및 제어합니다. 태양광 시스템은 Solis-50K 인버터를 이용한 다음 500kW 디젤 발전기 시스템으로 구성된 가상 그리드로 병합되어 공장의 430kW~470kW 부하에 전력을 공급합니다.

태양광 발전은 태양광이 충분할 경우 최대 360kW의 전력을 공급할 수 있어 70% 이상을 차지합니다.

개요

이 솔루션은 추가 제어기의 도입으로 부하 전력 소비를 충족시키기 위해 시스템에서 인버터 및 발전기의 출력을 효과적으로 조정하고 관리할 수 있습니다. 또한 태양광 발전 시스템에 의해 생산되는 에너지를 극대화하여 연료 연소 에너지 소비를 줄일 수 있습니다. 그 결과 시스템이 보다 안정적이고 갑작스러운 변경으로 무거운 부하가 발생하는 적용 시나리오에 적응할 수 있습니다. 태양광 발전 용량은 전체 전력 공급의 70~80%를 제공할 수 있으며 MW급 하이브리드 전력 공급 시스템을 쉽게 실현할 수 있습니다.
