Solis 세미나 72회: Solis하이브리드인버터병렬통신설정파라미터

저자：Ginl_mg_324 시간：2025-11-19 15:41:00.0 페이지뷰：24

배경
인버터는모든에너지저장시스템의핵심입니다. 그러나더큰용량이필요한경우단일인버터만으로는충분하지않을수있습니다. 이때 Solis 하이브리드인버터의병렬기능이빛을발하는 순간입니다.
복수의인버터가함께작동하도록함으로써 Solis 하이브리드시스템은단일장치용량의한계를뛰어넘습니다. 이구성은원활하고유연한확장을가능하게하며, 여분화를통해시스템신뢰성을높입니다. 점진적인구축계획이든, 향후수요증가를예상하든, 병렬인버터시스템은비용효율성과기술성능면에서균형을제공합니다.
이가이드를 통해, 사용자에게여러대의 Solis 하이브리드인버터를병렬로연결하는방법과, 통신설정및파라미터설정을단계별로안내합니다.
시작전주요고려사항
• 모델일치: 병렬연결시반드시동일한모델만사용하세요. 예를들어, 11kW 인버터는동일한 11kW 모델과만연결해야하며, 다른모델과호환은지원되지않습니다.
• 펌웨어일치: 연결 전모든인버터가동일한펌웨어버전을사용하고있는지확인하세요.
• 최대연결가능대수: 하나의병렬시스템에최대 6대의 Solis 하이브리드인버터를연결할수있습니다.
• 데이터로거: 마스터인버터만미터기와데이터로거에연결하면됩니다. 그러나펌웨어업데이트는개별적으로, 별도의데이터로거를사용하여수행해야합니다.
• 접지: 모든장치는전압차로인한성능저하를방지하기위해공통접지지점에연결해야합니다.
• PV 입력: 각인버터는정격 DC 입력용량에맞는자체 PV 스트링입력값을가져야합니다.
• 배터리입력: 모든인버터는동일한전압레벨의배터리시스템에연결되어야하지만, 각인버터는개별연결선을사용해야합니다.
• 출력연결: 각장치의 AC 계통및백업출력은제공된배선도에따라병렬로연결해야합니다.

배선토폴로지다이어그램

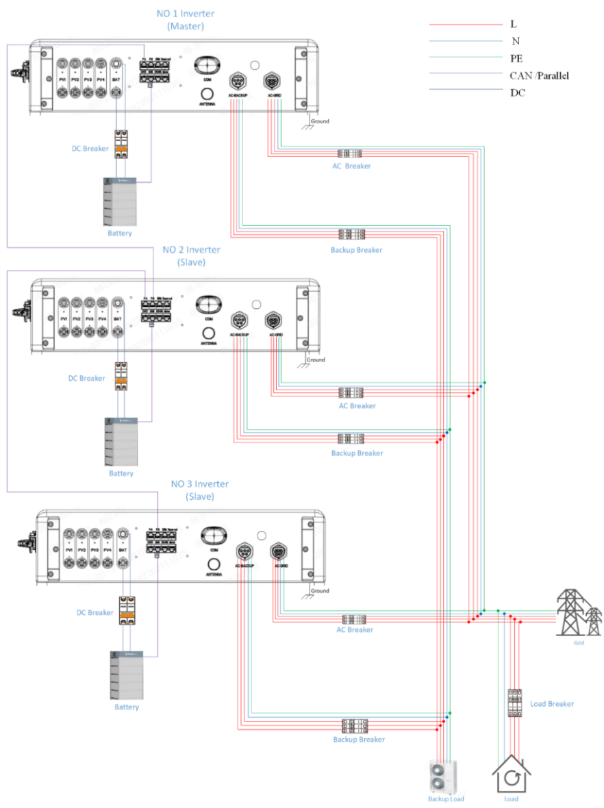

이다이어그램은 S6 EH3P(3-10)K 제품을예시로하여하이브리드인버터병렬연결의전체구조를보여줍니다:

그림 1: S6 EH3P (3-10)K 병렬시스템다이어그램

통신및파라미터설정안내
1. 각인버터개별확인
병렬시스템을구성하기전에각인버터가개별적으로정상작동하는지확인하세요. 오류나알람이있는경우, 병렬통신케이블을연결하기전에문제를해결해야안정적인시스템성능을보장할수있습니다.
2. 병렬통신설정
각 Solis 하이브리드인버터에는병렬통신전용두개의 RJ45 포트 — Parallel A(왼쪽)와 Parallel B(오른쪽) — 가있으며, CAN 프로토콜을사용합니다.

데이지체인방식연결:
o 마스터인버터의 Parallel-A 포트를첫번째슬레이브인버터의 Parallel-B 포트에연결
o 이후각슬레이브의 Parallel-A를다음장치의 Parallel-B에순차적으로연결

그림 2: RJ45 플러그그림 3: 병렬포트

3. 딥스위치설정
첫번째인버터와마지막인버터의딥스위치 1 & 2를ON으로설정하고, 중간에위치한슬레이브인버터는OFF로설정합니다. 예:
• 인버터 2대를병렬연결할경우, 두인버터모두딥스위치를 ON으로설정

• 인버터 3대를병렬연결할경우,
첫번째와마지막인버터는 ON, 중간인버터는 OFF로설정

참고:딥스위치를위로올리면 ON,아래로내리면 OFF입니다.

APP에서병렬파라미터설정
1. SolisCloud APP에접속하여“설정(Setting)”화면으로이동한뒤“병렬설정(Parallel Settings)”으로들어갑니다.

마스터인버터 → 다음과같이설정슬레이브인버터 → 다음과같이설정

4. 파라미터사양
병렬모드에진입하면, 운전모드등주요설정은마스터인버터에서만구성하면됩니다. 이설정들은연결된모든장치로자동동기화됩니다.
각인버터에는고유한물리적주소를부여하세요:
• 마스터인버터 = ID 1
• 슬레이브인버터 = ID 2~N (최대 6대)

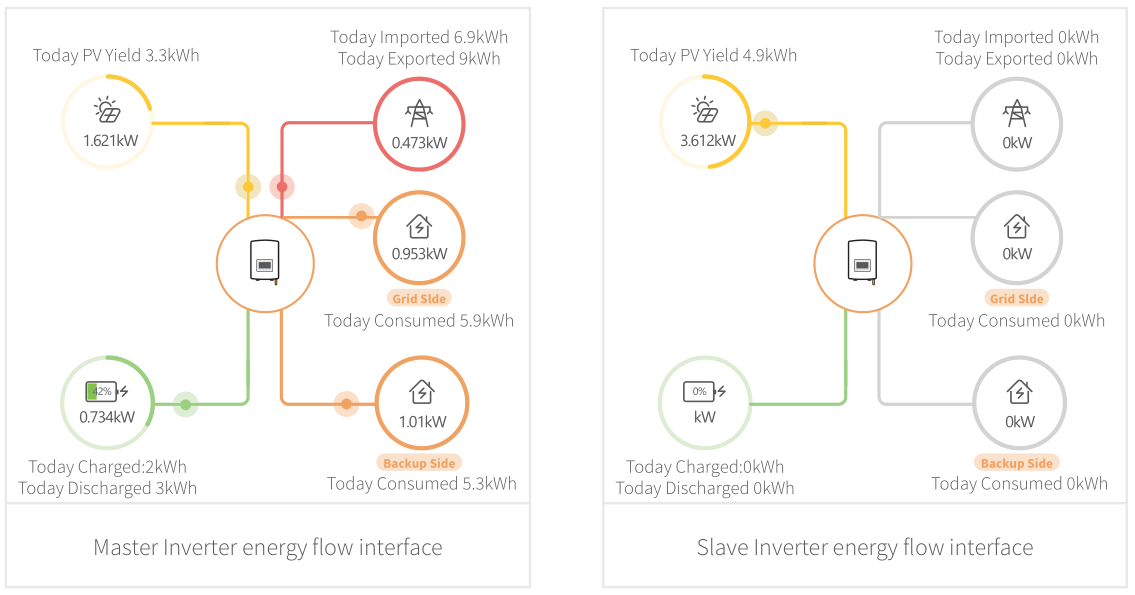

마스터인버터는전체시스템의에너지흐름데이터를집계및표시합니다.

마스터인버터에너지흐름화면슬레이브인버터에너지흐름화면

결론

Solis 하이브리드인버터의병렬운전은실용적이고확장가능한에너지저장솔루션을제공합니다.
작은 부분에서시작하여필요에따라확장할수있으며, 전체시스템을전면교체할필요가없습니다.
이유연성은예산제약을관리하는데도움이될뿐아니라, 향후원활한용량업그레이드를손쉽게지원하여설치를미래지향적으로만들어줍니다.
