Solis는 태양 시스템의 안티 그리드 서지 권장

저자：Solis 시간：2021-08-25 10:12:06.0 페이지뷰：313

태양광 발전용(PV) 주거용 또는 상업용 및 산업용 시스템에서, 초점은 보통 번개 서지를 방지하는 데 있습니다. 그리드에 연결된 단락도 무시할 수 없습니다. 대형 엔진의 개폐 동작 중에는 시작 정지식 에너지가 인버터와 같은 전원 전자 장치에 매우 파괴적일 수 있습니다. 이러한 상황을 파악하고 대비하는 것이 태양열 설비의 안전을 위한 핵심입니다.

그리드 서지 또는 개폐 동작 (SEMP(개폐 전자기 펄스)은 공급 라인으로 확산되는 유도 서지 전압을 생성할 수 있습니다. 큰 스위치-온 전류 또는 단락의 경우 극대전류가 몇 밀리초 내에 흐를 수 있습니다. 이러한 단기 전류 변화로 인해 과도 과전압이 발생할 수 있으며 주요 소스는 다음과 같은 범주로 분류됩니다.
（1） 큰 부하의 입력 및 절개
（2）유도성 부하의 입력 및 절개
（3）반응성 보상용 커패시터의 입력 및 절개
（4）그리드의 단락 고장

그리드 서지는 모든 전력 그리드에 존재하며, 특히 그리드가 입력 및 절개에 불량하거나 큰 부하가 있는 공장에서는 더욱 그렇습니다. 그리드 시스템의 전기 부하에 의한 전기 서지는 서지의 약 70%를 차지하는 반면, 번개 서지는 약 30%에 불과합니다.

그리드 서지는 번개 서지(흔히 수백 킬로볼트)만큼 강력하지 않지만, 과도 과전압 범위는 수백 ~ 20,000 볼트이며 더 자주 발생합니다. 이로 인해 PV 시스템에서 다음과 같은 잠재적인 문제가 발생할 수 있습니다.
1.누설 전류 보호기, 회로 차단기 및 배전 상자의 기타 장비가 작동하거나 심지어 연소되도록 합니다.
2.인버터의 정상 작동에 영향을 미치거나 내장 서지 보호 장치 또는 인버터 계전기의 전기 구조를 파괴합니다.

Solis는 태양광 발전용 시스템에 대한 그러한 위험을 예방하기 위한 일련의 권고사항을 가지고 있습니다.

모든 Solis 인버터에는 그리드 상태를 모니터링할 수 있는 기능이 있습니다. 그리드 서지가 발생하면 인버터 LCD(액정 디스플레이)와 모니터링 장비가 해당 고장 정보를 표시하고 제때 그리드에서 연결을 끊으며 결함이 복구되기를 기다립니다.

추가 다단계 서지 보호 장치를 올바르게 선택하고 사용하는 것이 그리드 서지를 방지하는 효과적인 방법입니다. 그 원칙은 다음과 같습니다.

선택 원칙
(1) 서지 보호 장치(SPD) 최대 연속 동작전압 Uc (Uc 는 SPD가 연속적으로 실행될 수 있는 최대 전압)는 그리드 노드 Ug(Ug 는 전원 시스템의 전압)의 부동값을 참조해야 합니다.
Uc≈1.15 X Ug；
(2)아이맥스 번개 전류, 2급 서지 프로텍터는 20KA보다 큰 것이 권장되는 8/20us 번개 충격 전류에 주의해야 합니다.
(3)Up(SPD의 전압 보호 레벨 )는 AC 내전압 Uw(Uw는 인버터의 정격 충격 내전압)와 일치합니다. 일반적으로 이들 사이에는 다음과 같은 관계가 있습니다.
Up≈0.8 X Uw;

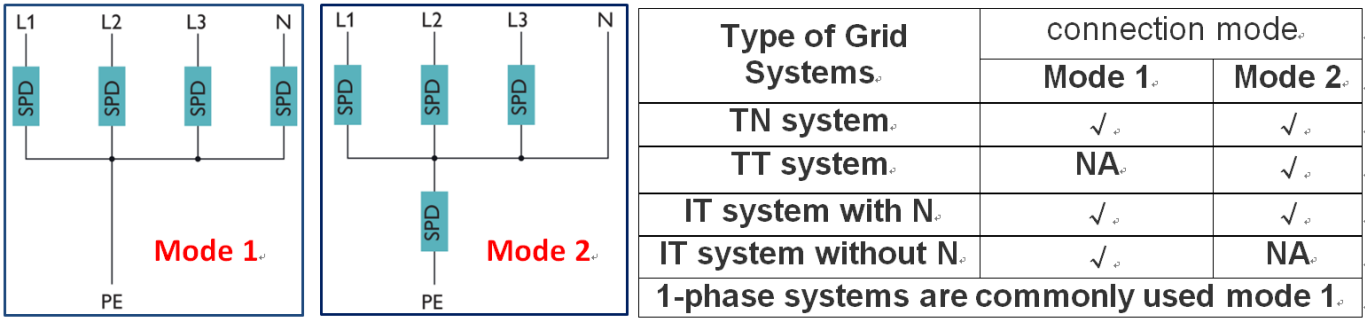

연결 모드
그리드 시스템에 따라 적절한 SPD 연결 모드를 선택하십시오.

추천 사항
1) 직렬 회로 차단기 또는 퓨즈를 사용하여 SPD를 보호합니다.
2) SPD의 연결선은 길이가 0.5m를 넘지 않도록 짧고 곧게 유지해야 합니다.
3) 시스템이 잘 접지되어 있어야 합니다.
4) SPD가 고장 나면 교체합니다.

Solis 전문가는 "물론 PV 그리드 연계 인버터에도 AC 및 DC SPD가 내장되어 있지만 그리드 서지가 높고 최대 70%까지 차지하여 인버터에 쉽게 영향을 미칠 수 있습니다. AC 쪽의 추가 SPD는 시스템에 대한 다단계 보호를 형성할 수 있습니다. 특히 그리드가 불량하거나 부하가 큰 공장에서는 SPD가 고장 난 후 교체가 더 용이하며, 인버터는 Solis-(100-125)K-5G 시리즈 제품과 같이 서지 보호 수준이 높은 제품을 Type-IAC SPD와 함께 사용할 수 있습니다." 라고 해석합니다.
