Solis 세미나 31회: 인버터 “G-PHASE” 알람 솔루션

저자：Solis 시간：2021-12-06 15:46:52.0 페이지뷰：396

배경

PV 시스템에서는 그리드 쪽의 문제로 인해 오류가 발생할 수 있습니다. 솔라 PV 시스템과 그리드의 중요한 작동 기능으로서, 인버터는 그리드 문제에 매우 민감하며 빠르게 반응할 것입니다. 그 중에서도 그리드 불균형 결함은 드물기는 하지만 인버터, PV 시스템 및 때로는 로드에 쉽게 영향을 미칠 수 있습니다.

이번 Solis 세미나에서는 PV 시스템과 솔루션에 나타나는 "그리드 불균형" 또는 G-PHASE 오류에 대한 정보를 공유할 것입니다.

결함 설명

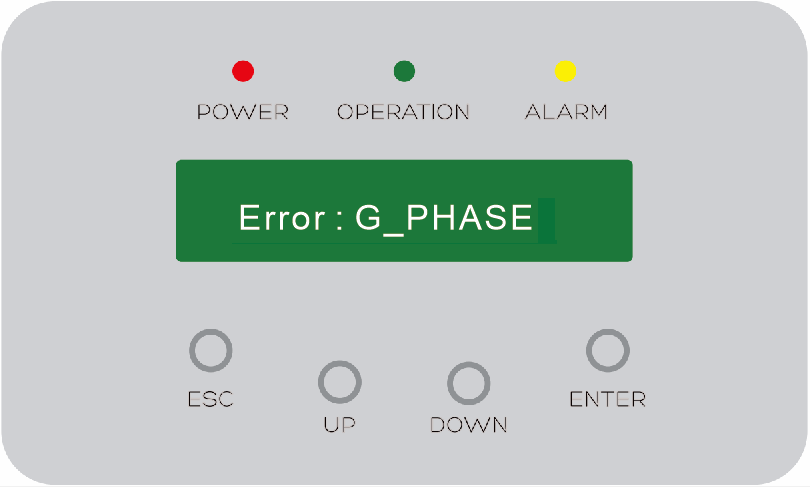

작동 시 Solis 인버터는 그리드의 상태를 감지합니다. 그리드 위상이 불균형한 경우 인버터는 그리드에서 자체 연결을 해제하고 “G_PHASE” 오류를 표시합니다.

“G-PHASE” 오류의 원인

1. 그리드 측의 전압 불균형

인버터가 그리드 전압을 실시간으로 모니터링하기 때문에 그리드 불균형은 인버터의 이 알람을 발생시키는 중요한 원인입니다. 그리드의 3상 파형이 비정상일 경우 인버터는 즉시 피드백을 제공하고 그리드에서 연결을 해제합니다.

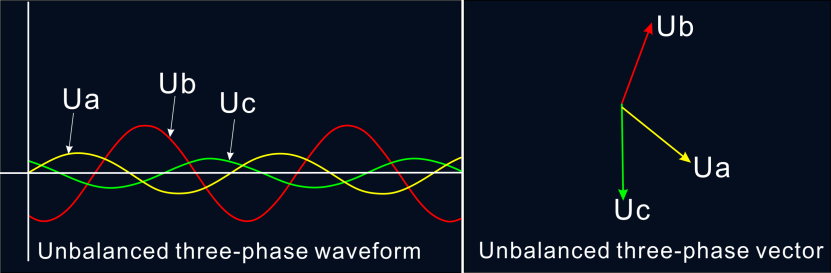

그림1. 전력 그리드가 불균형한 경우의 파형 다이어그램

2. 대규모 장비가 사용 중이어서 그리드에 영향을 미치고 그리드를 불안정시킵니다

산업 지역에 설치된 PV 시스템의 경우, 인버터는 그리드 과전압, 그리드 불균형 등과 같은 그리드에서 알람이 발생하기 쉽습니다. 이는 모두 대용량 전류 장비의 작동이 그리드를 통해 인버터의 작동에 영향을 미치기 때문입니다.

그림2. 다양한 충격 부하로 인한 그리드 문제

솔루션:

오실로스코프를 사용하여 그리드의 3상 전압 및 파형이 정상인지 확인합니다. 그렇지 않은 경우, 해당 파형을 기록한 후 현지 Solis 기술 팀에 기술 지원을 요청하십시오.

가능한 인버터 관련 원인

1. AC 케이블이 잘못 연결되었습니다.

설치 과정 중에 케이블이 잘못 연결되어 고압 주입 과정에서 위상 균형이 맞지 않는 오류가 발생할 수 있습니다.

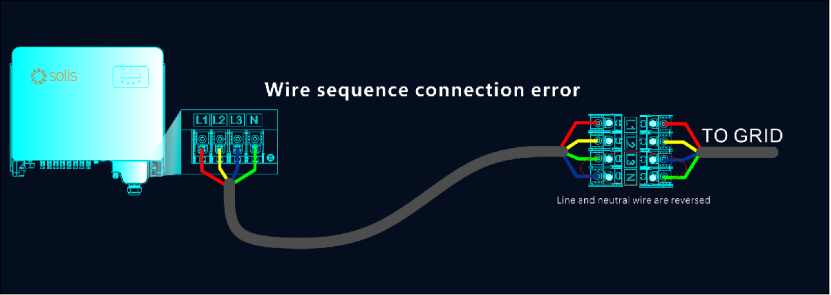

그림3. 배선 순서 연결 오류

솔루션

AC 케이블을 다시 연결하고 배선 순서가 정확한지 확인하십시오.

2. PV 시스템에 사용되는 AC 와이어가 적합하지 않습니다.

설계 과정에서 낮은 등급의 소재로 만든 하급 AC 케이블이나 직경이 작은 케이블과 같은 부적합한 케이블을 선택하면 문제가 발생할 수 있습니다. 시스템이 장기간 작동하는 동안 전류 가열 효과로 인해 시스템이 케이블의 금속과 접촉하게 됩니다. 필름이 변형되고 검게 변하며 임피던스가 크게 달라 3상 전압이 불균형적으로 나타나고 인버터에 알람이 울립니다.

솔루션:

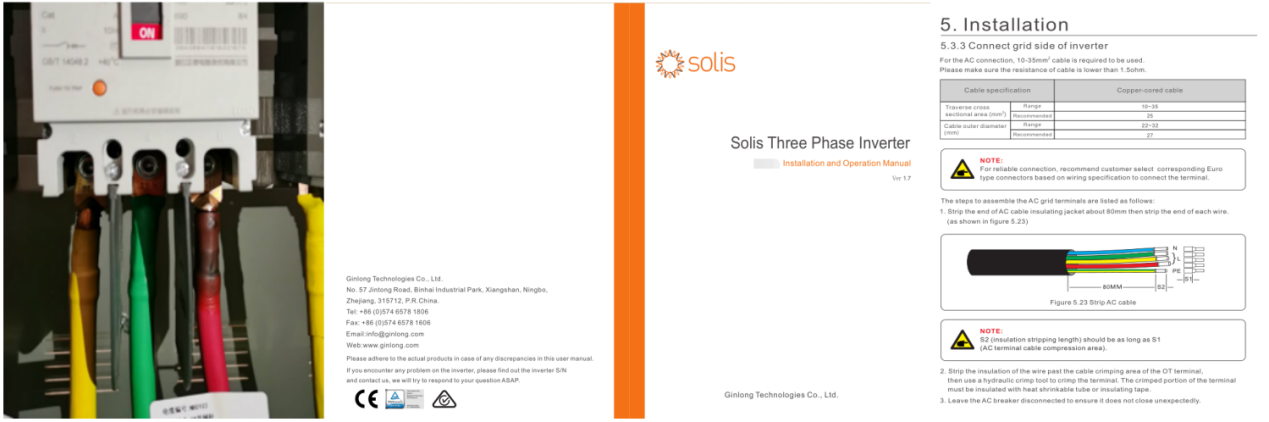

케이블과 사양을 정확하게 선택하려면 Solis 인버터와 함께 제공된 설명서를 참조하십시오. 그중에는 자세한 케이블 권장 사항이 포함됩니다.

3. 인버터의 AC 단자가 접촉 불량입니다.

인버터의 AC 단자에 도선이 느슨하거나 도선 접촉 불량 등의 문제가 있는 경우에도 이 알람이 나타납니다. 저희의 제안은 인버터의 AC 단자를 교체하는 것입니다. 사용자의 지역 Solis 서비스 팀이 이에 대한 지원과 조언을 제공할 수 있습니다.

개요

G_PHSAE 오류는 흔하지 않은 유형의 문제이지만, 여전히 시스템을 종료하고 발전에 영향을 미칩니다. 따라서 솔라 PV 시스템에서 이 결함이 발생하면 시스템 다운타임을 최소화하기 위해 제때에 수리해야 합니다. 제공된 솔루션을 따르고 필요한 경우 현지 Solis 지원팀의 지원을 활용하여 시스템을 정상 작동 상태로 복원합니다.

다른 질문이 있으면 Solis 지원 엔지니어에게 문의하거나

www.solisinverters.com/aftersales.html을 방문하십시오.

Solis는 글로벌 서비스 팀 네트워크를 보유하며 세계에서 규모가 가장 크고 경험이 풍부한 스트링 인버터 제조업체 중의 하나입니다.
