Solis 세미나 30회: 염분과 높은 습도의 환경이 태양광 시스템에 미치는 영향

저자：Solis 시간：2021-09-27 13:03:09.0 페이지뷰：511

배경

태양광 발전소의 작업 환경은 비교적 복잡하는데, 고온/저온, 습도, 염분, 중사 및 기타 가혹한 환경과 같은 극한 환경에서 PV 시스템의 신뢰성과 환경 적응성을 테스트할 수 있습니다. 점점 많은 태양광 발전소는 수상, 사막, 해안 지역에 건설되고 있습니다.

발전소가 건설되고 가동된 지 2-3년 후 극한 환경은 배전함, 마운팅 및 인버터와 같은 시스템 내 설비에 심각한 영향을 미칠 수 있습니다.

이번 Solis 세미나에서 염분과 고습 환경이 태양 발전소 운영에 미치는 영향을 분석하고 몇 가지 해결책을 제출합니다.

염분과 고습 환경의 영향

염분에는 다량의 염소 이온이 함유되어 있어 금속 표면의 보호층을 쉽게 관통하고 접촉 금속과 전기화학적 반응을 일으켜 제품을 고장나게 할 수 있습니다. 해안을 따라 건설된 태양광 발전소는 고염분과 습한 공기의 영향을 받기 쉽습니다. 외부 염분 입자와 습한 공기는 부품, 케이블(특히 접지 케이블), 금속 브래킷, 인버터 및 배전함에 영향을 미칩니다.

또한 고온 및 고습 환경은 PV 시스템에도 영향을 미치는데 다음과 같습니다.

1. 해변, 산, 기타 지역과 같은 온도 차이가 큰 환경에서는 수증기가 증발하여 응축합니다.

2. 호숫가, 해안가 등 환경 습도가 높은 곳에서는 주변 공기가 습해서 설비 내부에 응결이 일어나기 쉽습니다. 이는 내부 습기를 유발하고 섬락 사고로 이어질 수 있습니다.

3. 노출된 도체는 높은 염분 및 고습 환경에서 쉽게 부식되므로 임피던스가 증가하고 접촉 불량으로 이어집니다.

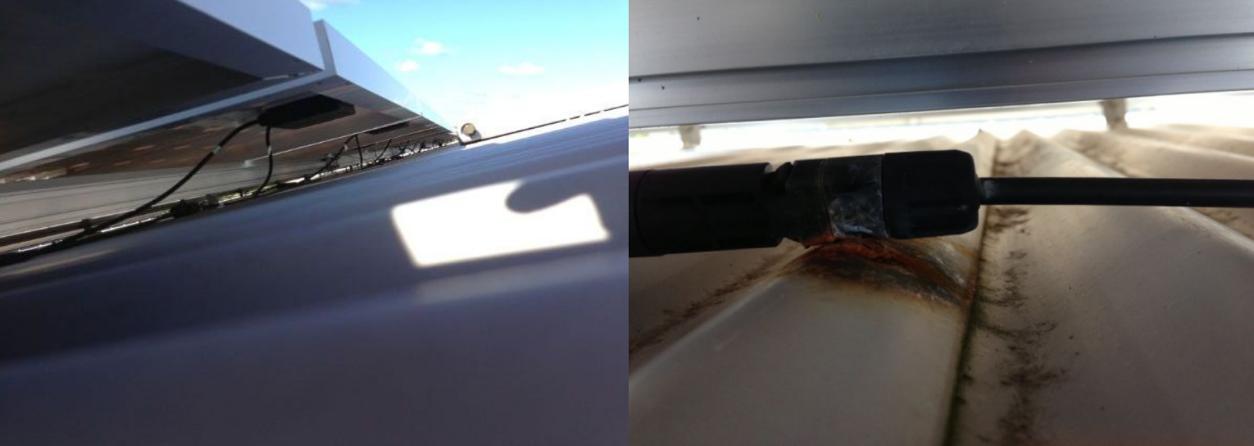

그림 1: PV 단자가 부식되었습니다.

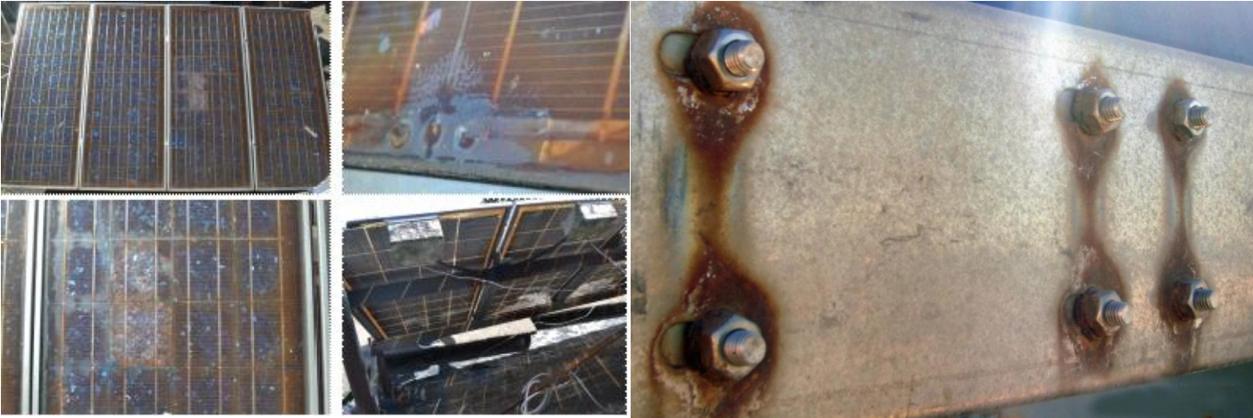

그림 2: 부식된 PV 패널 및 금속 장착 장비

배전함, 단자 또는 인버터 내부로 염무와 수증기가 빨려들 경우 장기간 축적되면 설비 내부 구조가 부식되어 설비 손상으로 이어집니다.

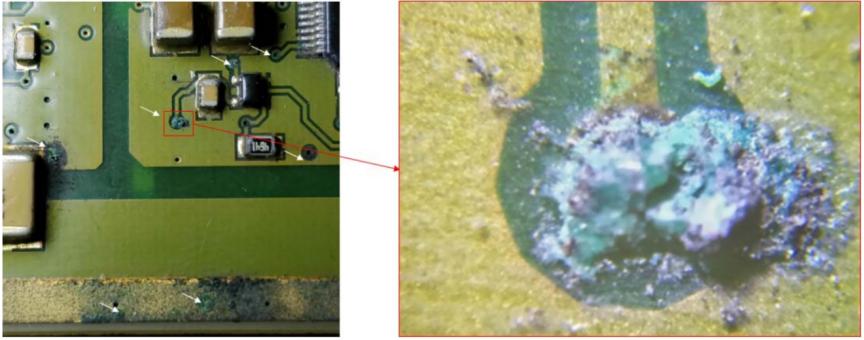

그림 3: 인버터 내부의 부식된 PCB 보드 및 부품

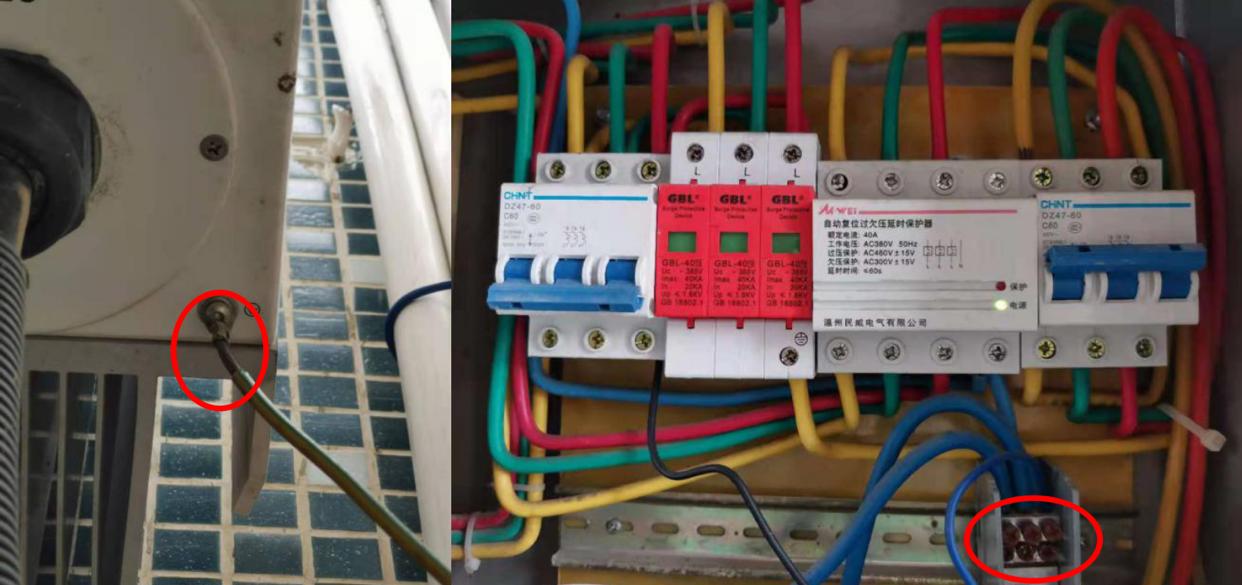

그림 4: 부식된 PE 케이블 및 그리드 박스 내부

방지

1.설비 선택은 보호 능력을 고려해야 합니다.

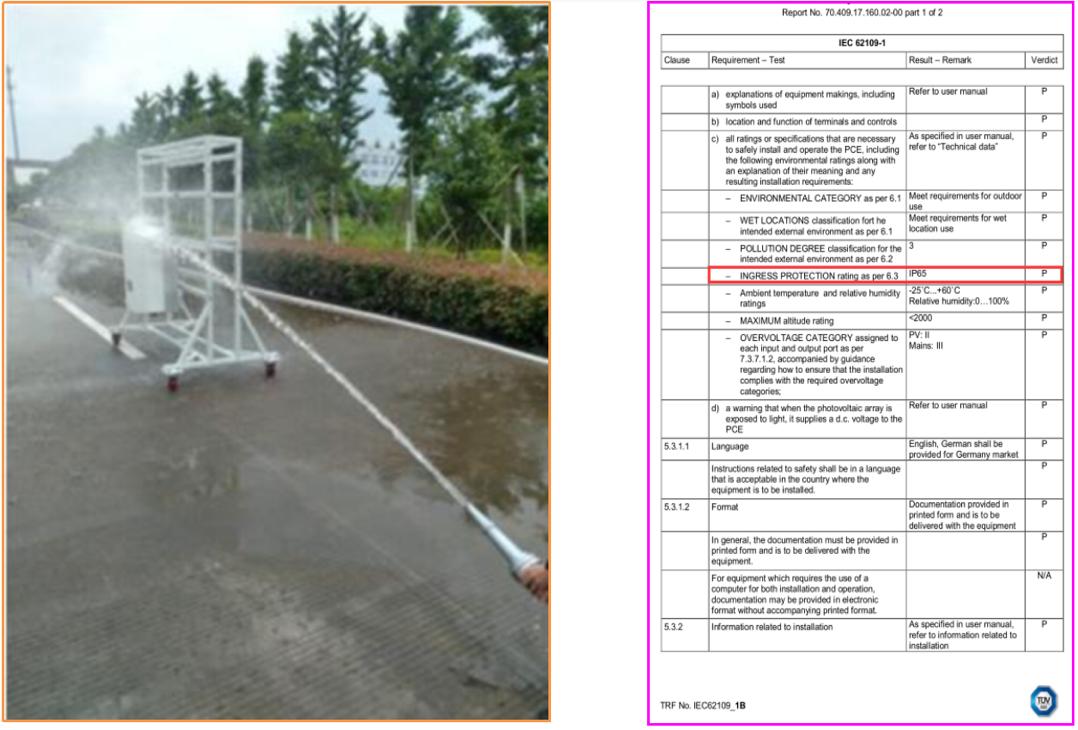

선택한 설비는 엄격한 방부식 및 보호 수준이 필요합니다. 높은 염분이나 고습 지역에서 사용되는 인버터 및 배전함 등 설비는 다른 지역에 비해 높은 보호 수준과 방부식 설계를 갖추어야 합니다. 인버터에는 IP65 이상의 보호 수준을 갖춘 제품을 사용하며, 배전함은 아연도금하여 방부 페인트를 분무 도장해야 하고 100% 밀폐됩니다. IP65 보호 수준을 갖춘 인버터의 경우 기계 내부에 외부 습기가 유입되는 것을 효과적으로 방지할 수 있습니다.

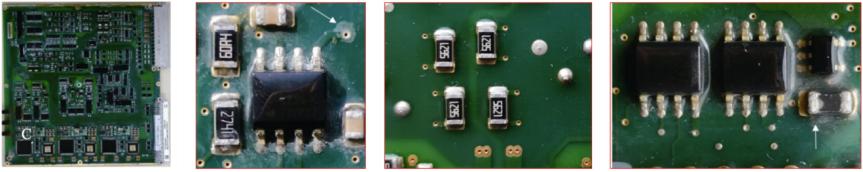

또한 인버터 PCB 및 전자 부품에는 습기, 염분 및 곰팡이로부터 회로 기판을 보호하기 위한 필름 코팅, 접착제 또는 보호 페인트가 있어야 합니다.

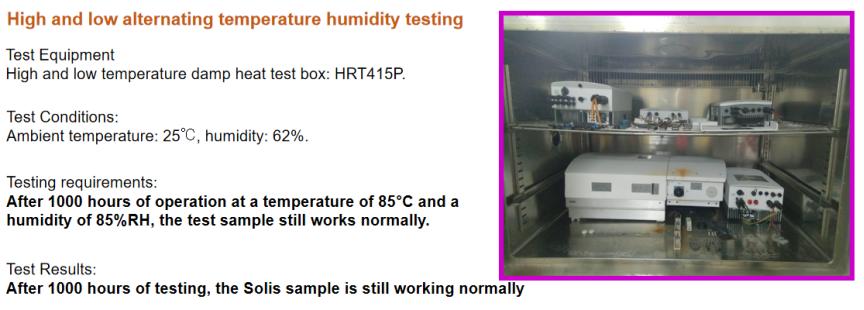

인버터는 온도 및 습도 테스트와 내식성 테스트를 통과해야 합니다. 귀하의 지역에서 이와 관련된 인증을 확인하십시오.

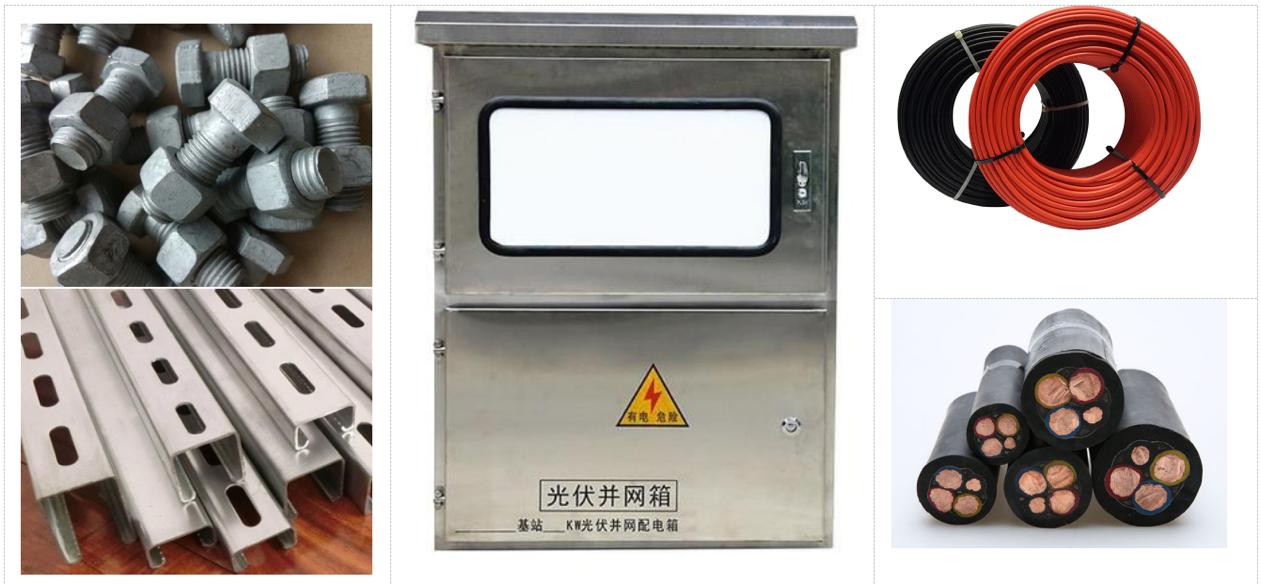

케이블, 금속 브래킷, 결합기 박스 등의 제품에도 주의를 기울여야 합니다. 예를 들어 다음과 같습니다.

1) PV 제품과 방부식 제품으로 처리되는 금속 장착 설비를 선택합니다.

2) 동시에 AC/DC/PE 케이블의 금속 부분이 공기에 노출되어서는 안됩니다.

3) 배선 단자는 금속 표면과의 접촉을 방지하기 위해 차폐 장착되어야 합니다.

설치 및 시공 시의 보호 처리

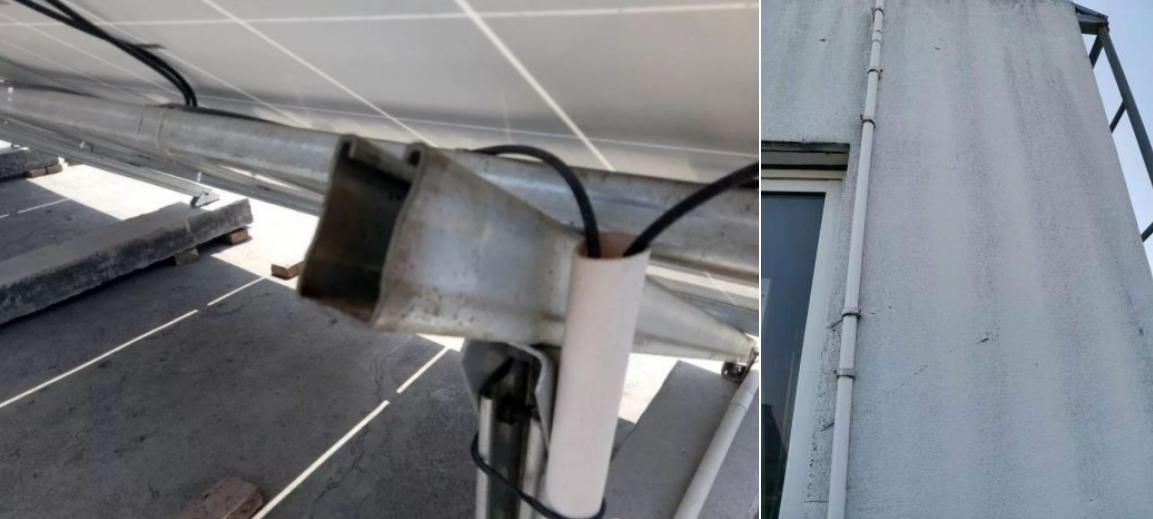

PV, PE 및 AC 케이블은 마모 및 염분의 영향을 방지하기 위해 PVC 파이프에 배치하거나 땅에 묻어야 합니다.

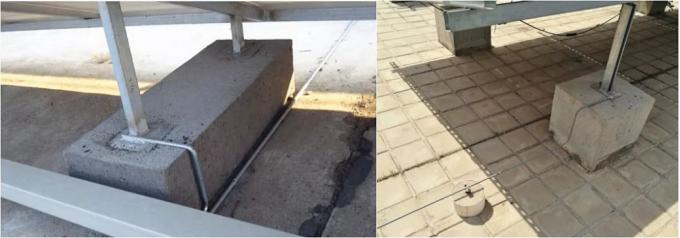

금속 브래킷과 접지 그리드 금속은 방부 페인트로 도장하거나 아연도금하며, 검사 및 수리를 정기적으로 하여 추후 부식을 방지해야 합니다.

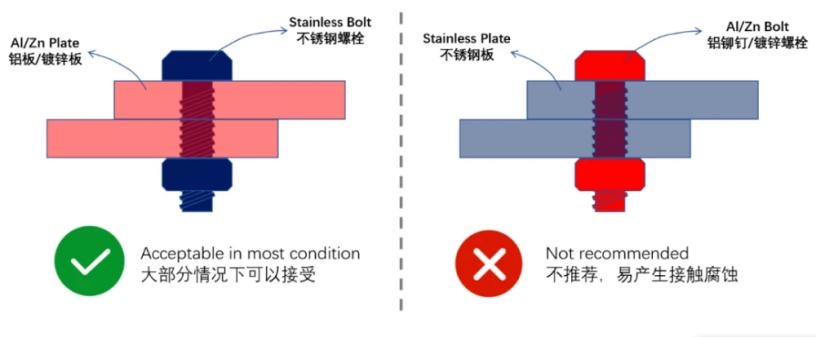

서로 다른 금속 간의 접촉으로 인한 전기화학적 부식을 방지하기 위해 나사 재료를 선택할 때 “AI/Zn 볼트”를 사용하여 스테인리스 강판을 연결하는 데 각별히 주의해야 합니다.

플라스틱 개스킷을 추가하여 두 금속을 분리하고 “접촉 부식”을 방지할 수 있습니다.

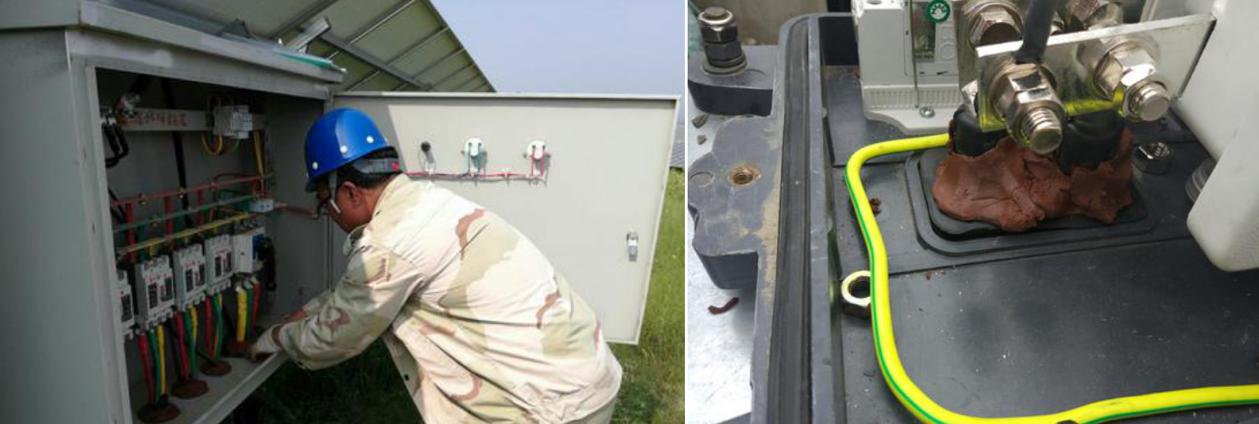

결합기 박스나 그리드 박스의 경우 입구와 출구에 내화 진흙을 사용하여 수증기 유입을 방지해야 합니다.

개요

염무와 고습 환경은 태양광발전소 시설 부식으로 인한 큰 문제를 야기할 수 있으며 발전소의 안전성, 신뢰성, 장기 가동에 심각한 영향을 미칠 수 있으므로, 이러한 환경에서 설비 선정, 시공 및 유지보수에 특히 유의하여 태양광 발전소의 작동 안정성을 높이고 시스템 오류를 줄입니다.
