Solis Seminar, Aflevering 24: PV Panel microscheuren Problemen en Identificatiemethoden

Het PID-effect, microscheuren en hotspots zijn drie belangrijke factoren die de prestaties van kristallijn silicium fotovoltaïsche modules kunnen beïnvloeden. Onder hen verschijnen het PID-effect en de hotspots meestal na installatie en werking van PV panelen gedurende een bepaalde periode. Microscheuren zijn een veel voorkomend probleem geassocieerd met fotovoltaïsche modules en zijn moeilijk te herkennen met de ogen. In het licht van deze potentieel verborgen problemen is het belangrijk hoe we onszelf kunnen identificeren en hoe we ze kunnen oplossen. Tijdens het laatste Seminar van Solis hebben we het probleem van het PID-effect en de oplossingen ervan gepresenteerd. In dit seminar zullen we met u delen over de oorzaken van microscheuren mobiele telefoons, hoe ze te identificeren en uiteindelijk te voorkomen.

Wat is een "microscheuren" en de mogelijke oorzaken ervan

Microscheuren zijn een relatief veel voorkomend defect van kristallijn silicium fotovoltaïsche modules, wat voornamelijk verwijst naar enkele kleine scheuren die niet gemakkelijk te detecteren zijn door het menselijk oog. Vanwege de kenmerken van hun kristallijne structuur zijn kristallijne siliciummodules zeer gevoelig voor breuk.

Figuur 1 Gebroken fotovoltaïsch paneel

In de stroom van het productieproces van kristallijn siliciumpaneel kunnen veel delen van het proces de scheurcel veroorzaken. Maar de onderliggende oorzaak is meestal een van de drie soorten:
1.Mechanische belasting: Het is wanneer de cel wordt blootgesteld aan externe krachten zoals lassen, walsen, framen, installatie, constructie, enz., en wanneer de parameters verkeerd zijn ingesteld, het apparaat uitvalt of een storing optreedt die microscheuren heeft veroorzaakt.
2.Thermische stress: voornamelijk veroorzaakt wanneer cellen zwellen en breken na blootstelling aan plotselinge hoge temperaturen, zoals lassen of roltemperatuur is te hoog, en andere parameters zijn onjuist.
3.Gebreken van grondstoffen: de bron van grondstoffen of slechte grondstoffen die niet correct worden verwerkt, zal leiden tot defecten in het materiaal.

De invloed van "microscheuren" op de prestaties van fotovoltaïsche modules
Celstroom wordt voornamelijk verzameld en geleid uit rasterlijnen en dunne rasters met oppervlakken loodrecht op elkaar. Daarom, wanneer microscheuren (voornamelijk parallel aan de staven) ervoor zorgt dat de dunne lijnen van het netwerk breken, wordt de stroom niet efficiënt naar de staven getransporteerd, wat leidt tot een gedeeltelijke of zelfs totale storing van de cel., en kan ook fragmenten, hot spots, enz. veroorzaken, waardoor een energetische demping van de componenten ontstaat.

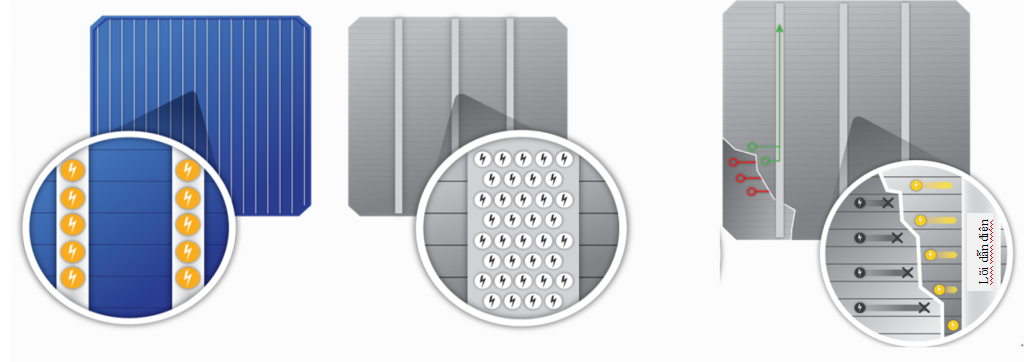

Figuur 2 nu verzamelen en rasterlijnen afdalen onder normale omstandigheden     Figuur 3 stroom in van de rasterlijnen wordt geblokkeerd door microscheuren

Hoe "microscheuren" te identificeren

El apparatuur
EL (elektroluminescentie) apparatuur is een intern zonnepaneel of cel defect detectie apparatuur die het principe van kristallijn silicium elektroluminescentie gebruikt om bijna-infrarood beelden van componenten vast te leggen via infraroodcamera's met hoge resolutie. Dit team krijgt en bepaalt component defecten.

Dit proces heeft echter verschillende nadelen bij de herkenning van microscheuren van geïnstalleerde fotovoltaïsche panelen:

1. De apparatuur is duur
2. Lange detectietijd, meestal enkele weken of maanden, zelfs voor grote planten
3. Professionals zijn nodig voor on-site bediening en de arbeidskosten zijn hoog

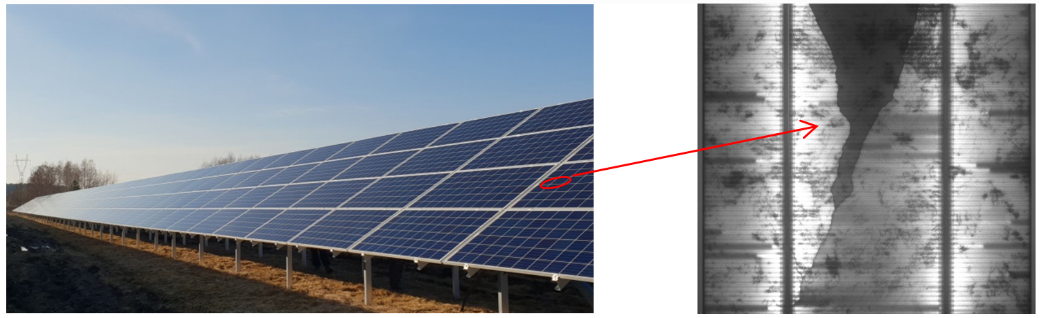

Figuur 4 De traditionele methode om het probleem van microscheuren van fotovoltaïsche panelen te identificeren

Methode voor het scannen van de I-V-curve

Voor PV panelen die zijn geïnstalleerd en aangesloten op een intelligent bedieningsplatform,
De I-V curve scanning functie kan worden gebruikt voor quick scan PV en classificeren met microfessures.

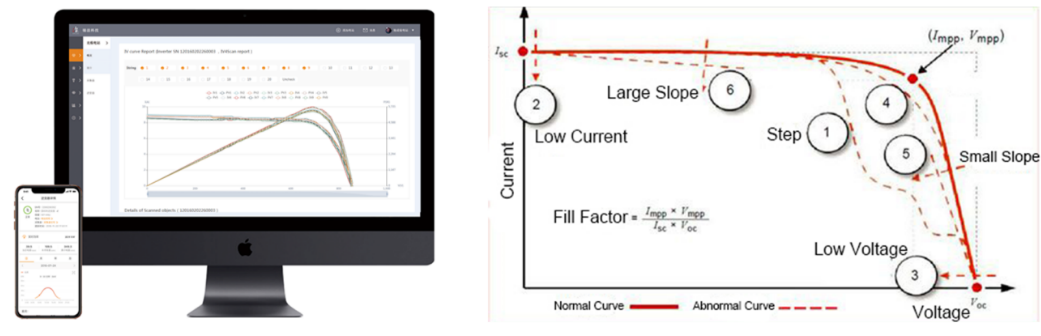

Figuur 5 Solis I-V Recogniton scan curve solution                  Figuur 6 I-V curve diagram onder typische defecten

Als de resultaten van de analyse twee soorten krommen laten zien, zoals ① of ② in figuur 6, geeft dit aan dat de uitgangsstroom van de PV-module abnormaal is. De oorzaak is waarschijnlijk beschadigde scheuren of blokkeren de stroom.

Voordelen:
1. Deze oplossing maakt het mogelijk om een verscheidenheid aan PV defecten te identificeren
2. Snelle responstijden, kan een onderzoek in slechts 5 minuten worden voltooid
3. Geen behoefte aan professionele en/of persoonlijke apparatuur, kostenbesparingen
4. Winstgevende analyses met één klik

Voorbeelden van toepassingen die gebruikmaken van I-V curve scanning

Deze case is de toepassing van de I-V curve in een C&I project. Alle gegevens op siteniveau zijn op afstand gescand via SolisCloud, een van de tekenreeksen bleek curvekenmerken ① te tonen in figuur 6, de I-V en P-V-curve wordt als volgt weergegeven:

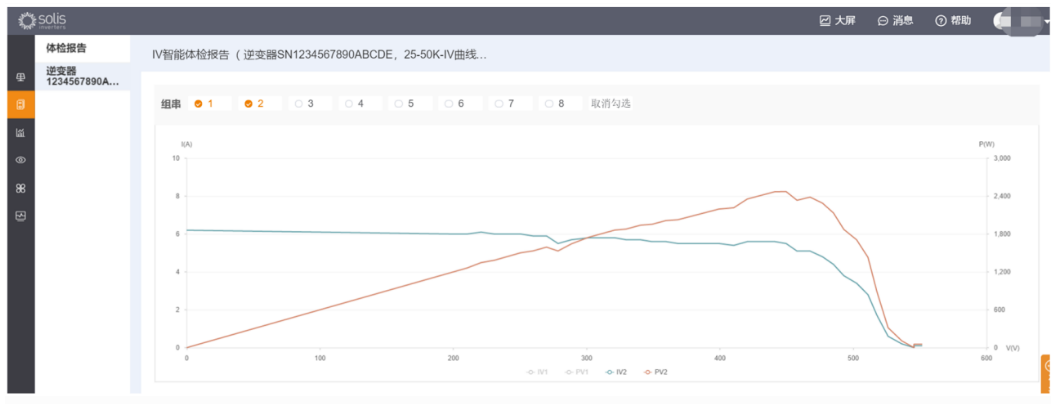

Figuur 7 I-V- en P-V-curven van abnormale gebogen kettingen Voorbeeld van I-V-scanning

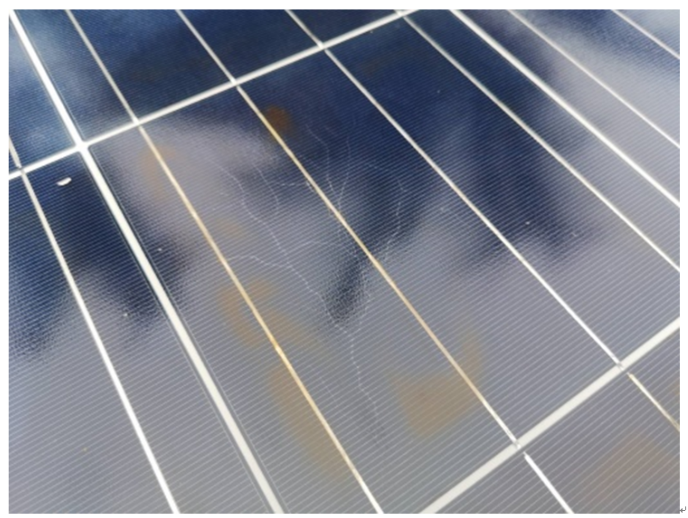

Figuur 9: microscheuren PV panelen gevonden op basis van I-V curve scanning

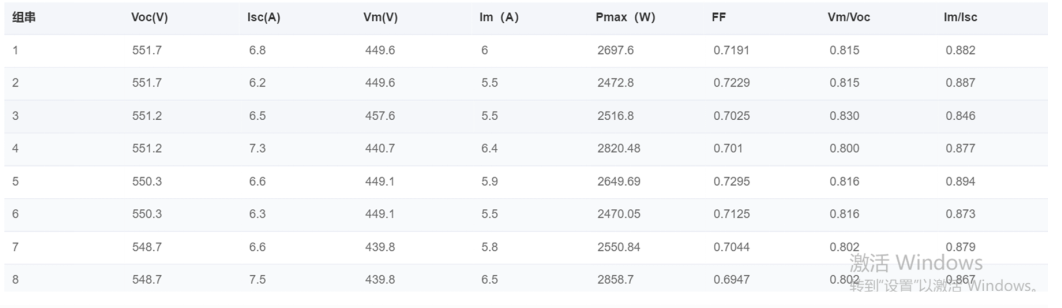

Figuur 8 I-V data report analyse van de curve van alle ketens op deze schijf in dit commerciële project

Dankzij deze nauwkeurige analysefunctie konden we snel krakende PV panelen in het veld identificeren, waardoor de O&M-efficiëntie van het systeem werd verbeterd en de kosten werden verlaagd.

Samenvatting
Het microscheuren probleem heeft een sterke invloed op de kracht van de PV module en ten slotte het hele systeem, en kan niet worden hersteld. Hoewel modulefabrikanten veel doen om microscheuren tijdens de productie te voorkomen, is het essentieel om de grootst mogelijke zorgvuldigheid te benemen tijdens de daaropvolgende opslag, transport en installatie om celschade te voorkomen. De opslagomgeving moet zorgvuldig worden onderzocht en plotselinge temperatuur veranderingen en extremen moeten worden vermeden.

Het aansluiten van elk grootschalig PV systeem van een monitoringplatform, zoals SolisCloud, zorgt ervoor dat een groot aantal potentiële problemen snel en efficiënt kan worden aangepakt, waardoor de LCOE van het hele systeem wordt beschermd.
