Solis Seminar Aflevering 41: Slechte connectiviteit - een kostbare bedreiging voor uw zonne-FV-systeem

Auteur：Solis Tijd：2022-03-22 16:15:09.0 Paginaweergaven：417

Achtergrond

FV zonnestelsels bestaan uit veel componenten, die zijn verbonden door kabels en aangepaste connectoren. Dit is een van de belangrijkste veiligheidsrisico's van elk FV-zonnestelsel In dit Solis-seminar zullen we uitleggen hoe een verbindingsstoring een veiligheidsprobleem kan veroorzaken en hoe dit kan worden voorkomen.

Verbindingsstoring is een van de belangrijkste veiligheidsrisico's van een zonnestelsel

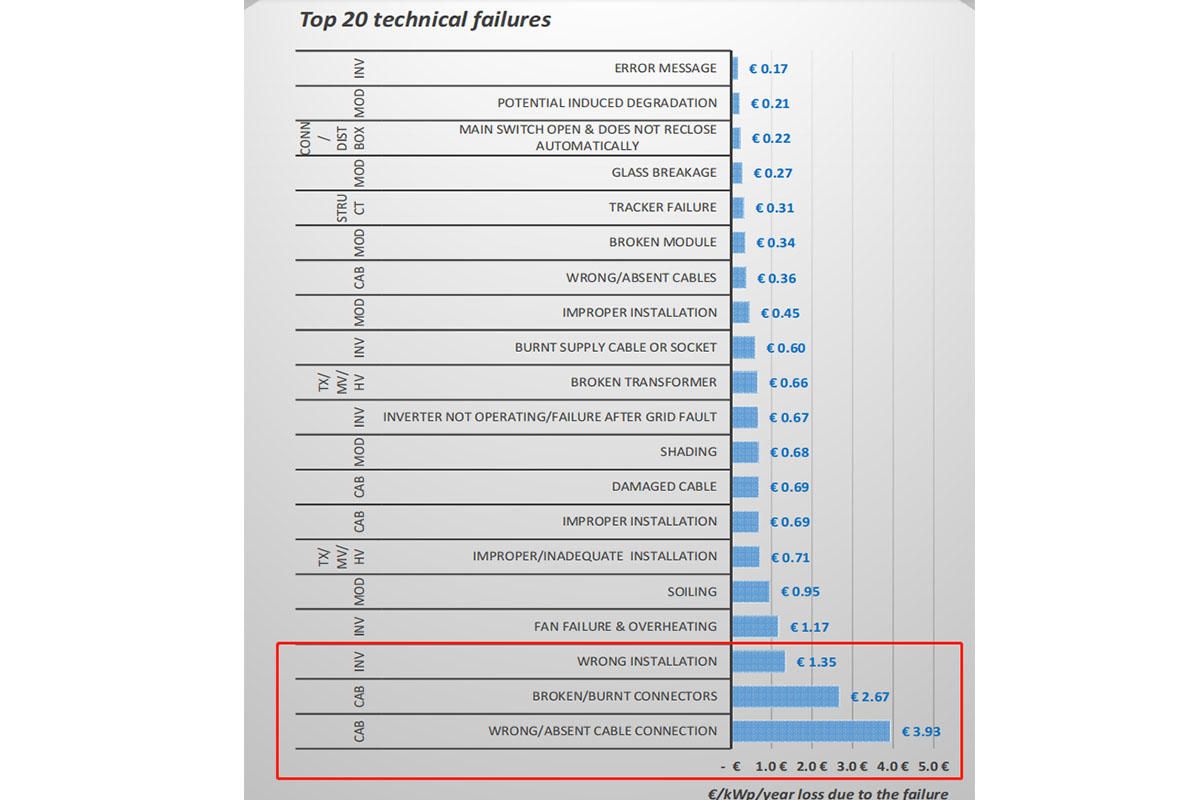

Volgens de werkelijke bedrijfs- en onderhoudsgegevens van 746 FV energiecentrales, presenteerde het EU Horizon 2020 "Solar Bankability" -projectteam een lijst met de 20 belangrijkste technische fouten in FV installaties. "Ongeldige / ontbrekende kabelverbinding" en "Gebroken / verbrande connectoren", geclassificeerd in de eerste twee van de foutlijst.

Figuur 1.

(http://www.solarbankability.org/fileadmin/sites/www/files/documents/649997_SolarBankability_D3.1_v1.0p_20160727.pdf)

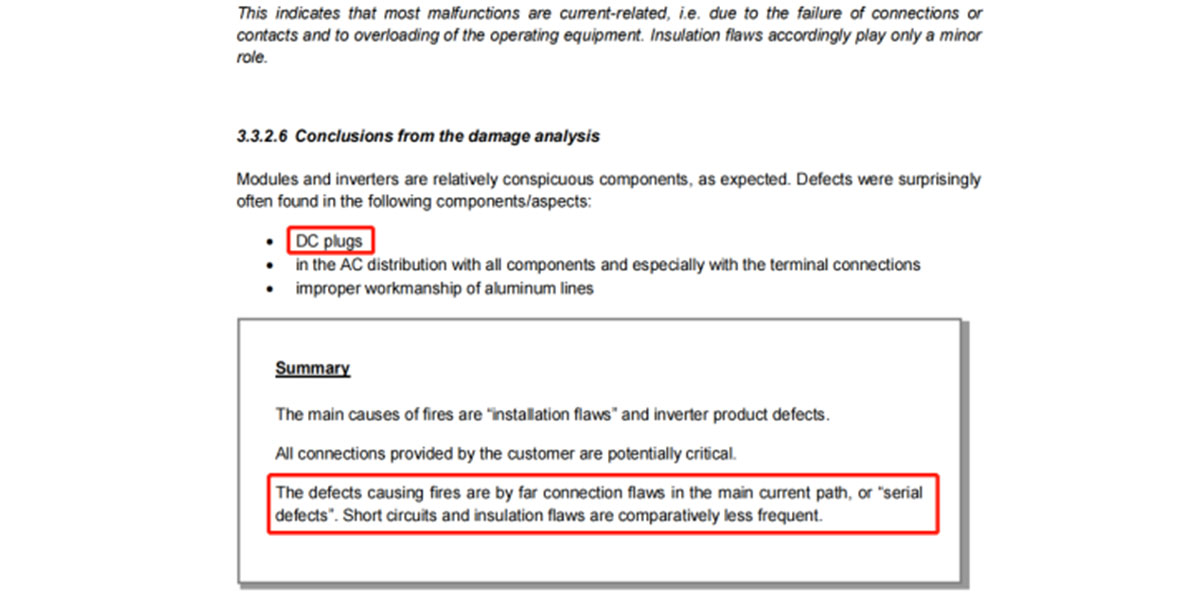

Daarnaast blijkt uit het Fraunhofer ISE-onderzoek ook dat de hoofdoorzaak van het falen van het FV-systeem voornamelijk geconcentreerd is in de slechte contacten veroorzaakt door installatieproblemen.

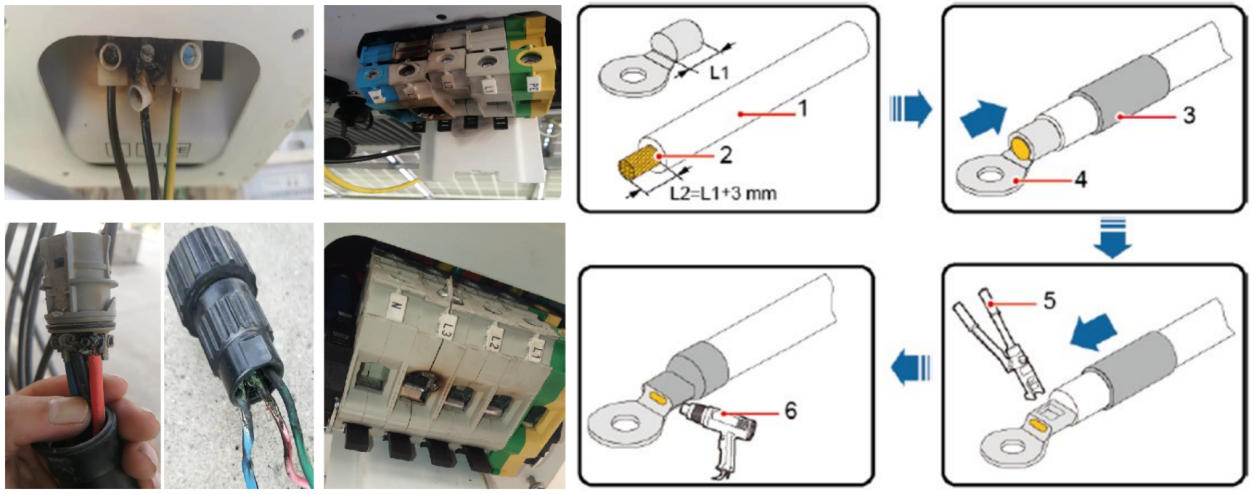

Onjuiste of gebrekkige verbindingpunten

De aansluiting is de algemene methode om een compleet elektrisch systeem te vormen. In een fotovoltaïsch systeem zijn er veel verbindingspunten. Als voorbeeld nemend een driefasig FV-systeem van 30 kW, dat 100 modules van 300 W en een kettingomvormer van 30 kW gebruikt; de instelling is als volgt

MPPT1: 20 PCS * 2strings

MPPT2: 20 PCS * 2strings

MPPT3: 20 PCS * 1string

Het aantal DC -linkpunten voor een enkele string is 21 (zie figuur 2 hieronder) en er zijn in totaal 105 verbindingspunten voor 5 PV-ketens Daarnaast zijn er 24 AC-aansluitpunten, dus het systeem heeft in totaal 129 aansluitpunten.

Hoe groter het systeem, hoe talrijker de verbindingspunten. Het toevoegen van MLPE-apparaten aan het originele systeem verdrievoudigt het aantal verbindingspunten. In figuur 3 hieronder wordt slechts één optimizer toegevoegd en worden de verbinding punten met 40 verhoogd.

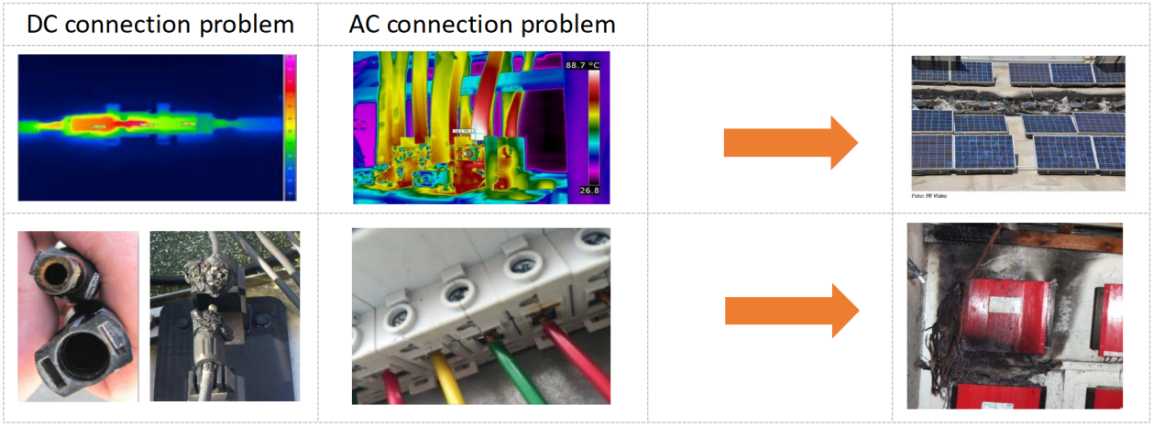

Problemen veroorzaakt door verbinding storingen

Bij FV-systemen zal onjuiste bedrading of onjuist gebruik van kabels leiden tot slecht contact en verhoogde contactweerstand. Dit beïnvloedt de systeemprestaties, verhoogt de systeemkosten, kan leiden tot extra verliezen en verborgen risico's voor het systeem creëren.

Hoe correct verbinding te maken

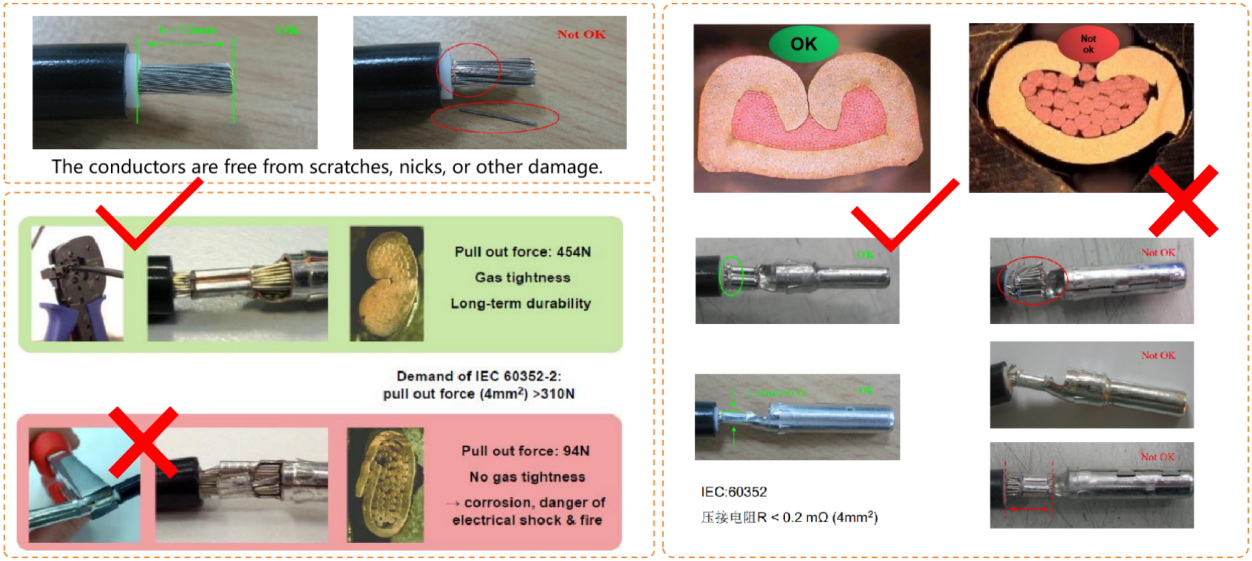

1. Selecteer correcte en hoogwaardige materialen, inclusief selectie van DC- en AC-kabels; selectie en configuratie van systeemconnectoren, stroomonderbrekers, etc. vereisen rigoureuze aandacht in de eerste ontwerpfase.

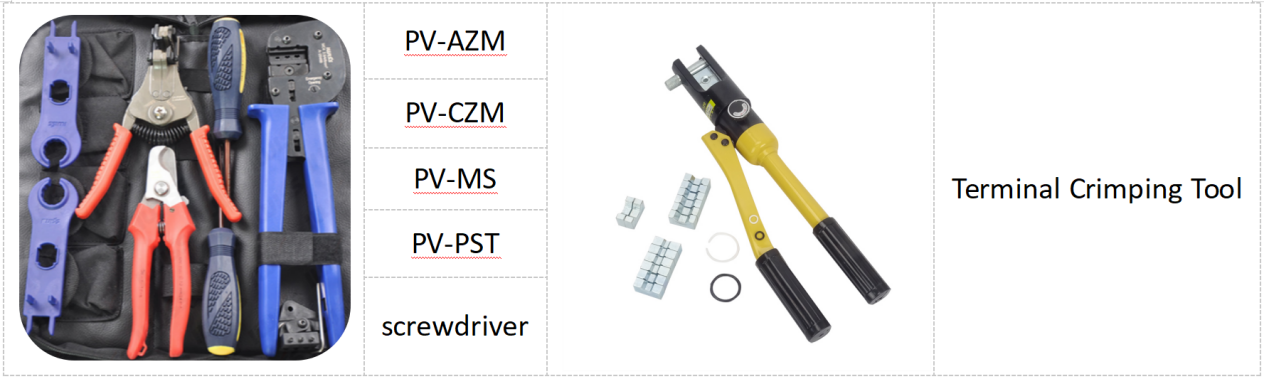

2. Zorg ervoor dat de installatie specificaties voldoen aan de huidige elektrische normen en gebruik professionele bedrading gereedschappen. Raadpleeg voor elk product de installatie handleiding.

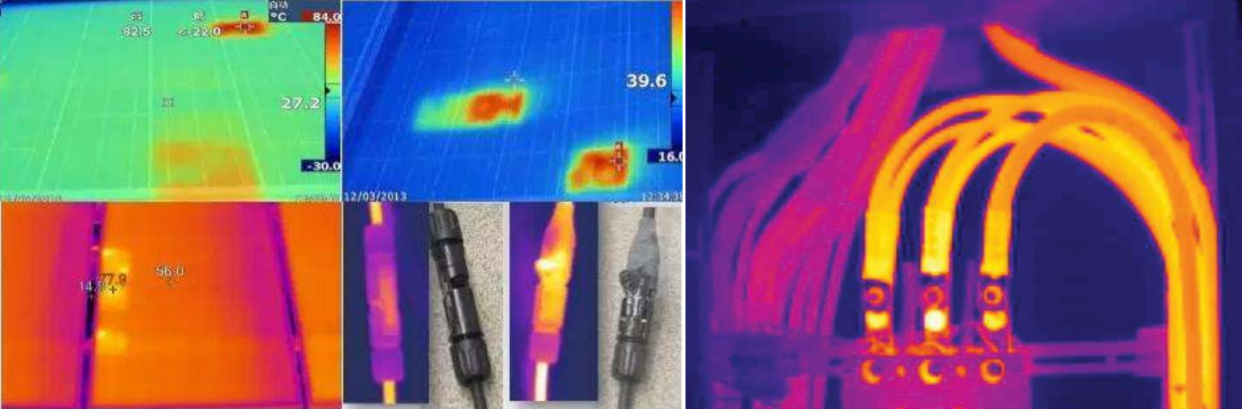

3. Gebruik regelmatig een thermische beeldvorming om system verbinding problemen op te lossen of gebruik het SolisCloud online monitoring platform om bedrijfs- en onderhouds inspecties uit te voeren om storingen tijdig te corrigeren.

Samenvatting

Verbinding storingen vormen een zeer ernstig veiligheidsrisico in FV systemen. Problemen kunnen zowel het systeem beschadigen als de impact verminderen van de energiebesparing waarmee in de haalbaarheids fase rekening wordt gehoude.

We moeten aandacht besteden aan installatie en constructie, vervolgens aan bediening en onderhoud om deze problemen te voorkomen en de systeembeveiliging te verbeteren.

Het gebruik van online bewakingssoftware zoals SolisCloud zorgt ervoor dat eventuele fouten snel kunnen worden geïdentificeerd en gecorrigeerd om kostbare uitschakeltijden van het systeem te voorkomen.
