SOLIS ADVISEERT NETOVERSPANNINGSBEVEILIGING IN ZONNE-ENERGIESYSTEMEN

Solis adviseert netoverspanningsbeveiliging in huizen op zonne-energie. De installatie van een meertraps overspanningsbeveiliging (SPD), gebruikt met de juiste SPD-bedradingsmethode voor verschillende netsystemen en hoogwaardige netgekoppelde omvormers, zorgt ervoor dat ongewenste ontlading naar faciliteiten wordt voorkomen.

20 februari 2021 - Zhejiang, China, Solis zal de cultuur van overspanningsbeveiliging voor het elektriciteitsnet promoten voor woningen en commerciële en industriële daken met zonne-energiesystemen om de veiligheid van fotovoltaïsche installaties te waarborgen.

In een fotovoltaïsch systeem richten we ons meestal op blikseminslag, maar wat niet kan worden genegeerd, is kortsluiting aan het net, tijdens schakelhandelingen of start-stop-energie van grote motoren, die net als bliksem zeer destructief kan zijn voor vermogenselektronica. zoals omvormers. Het identificeren van en voorbereid zijn op dergelijke situaties is essentieel voor de veiligheid van zonne-installaties.

De netstoot, of schakelhandelingen (schakelende elektromagnetische puls, SEMP) kunnen geïnduceerde overspanningen veroorzaken die zich verspreiden naar voedingslijnen. Bij grote inschakelstromen of kortsluitingen kunnen binnen enkele milliseconden zeer hoge stromen vloeien. Deze stroomveranderingen op korte termijn kunnen leiden tot tijdelijke overspanningen en de belangrijkste bronnen vallen in de volgende categorieën:
(1) Invoer en excisie van grote ladingen;
(2) Invoer en excisie van inductieve belastingen;
(3) Invoer en excisie van reactieve compensatiecondensator;
(4) Kortsluitingsfout van het net;

Er is sprake van een netstoot in elk elektriciteitsnet, vooral in fabrieken met een slecht net of een grote belasting met regelmatige invoer en excisie. Volgens gegevens is de stroomstoot veroorzaakt door de elektriciteitsbelasting in het elektriciteitsnet verantwoordelijk voor ongeveer 70% van de stroomstoten, terwijl blikseminslag slechts ongeveer 30% bedraagt.

Alhoewel pieken in het elektriciteitsnet niet zo energetisch zijn als blikseminslagpieken (vaak honderden kilovolt), variëren de kortstondige overspanningen van honderden tot 20.000 volt en komen ze vaker voor. Dit kan mogelijke problemen veroorzaken in een fotovoltaïsch systeem, waaronder:
1.Zorgt ervoor dat de lekstroombeveiliging, stroomonderbreker en andere uitrusting van de verdeelkast werken of zelfs afbranden.
2.Beïnvloedt de normale werking van de omvormer en vernietigt zelfs de elektrische structuur van de ingebouwde SPD of het relais van de omvormer.

Gezien deze realiteit heeft Solis een reeks aanbevelingen voor het voorkomen van dergelijke risico's voor fotovoltaïsche systemen, ondersteund door technische ingenieurs van Solis ter plaatse om de opgebouwde ervaring op dit gebied te delen.

Alle Solis-omvormers zijn in staat om de toestand van het net te bewaken. Wanneer er een stroomstoot optreedt, zullen het LCD-scherm en de bewakingsapparatuur van de omvormer de bijbehorende foutinformatie weergeven en op tijd worden losgekoppeld van het net, in afwachting van herstel van de fout. Maak u dus geen zorgen, los het probleem op tijd op volgens de storingsinformatie.

De juiste selectie en het gebruik van aanvullende SPD-apparatuur met meerdere niveaus is een effectieve manier om stroompieken te voorkomen. En ingenieurs leggen voornamelijk uit aan de hand van de volgende drie delen:
Selectieprincipe:
(1) De maximale continue bedrijfsspanning Uc van SPD moet worden verwezen naar de zwevende waarde van netknooppunt Ug;
Uc≈1,15 X Ug；
(2) Imax bliksemstroom, Klasse II overspanningsbeveiliging dient aandacht te besteden aan 8/20us bliksemimpulsstroom, waarvoor wordt aanbevolen dat deze groter is dan 20KA;
(3) De horizontale beveiligingsspanning Up komt overeen met de AC-weerstandsspanning Uw van de omvormer;
Up≈0,8 X Uw;

Connectiemodus:

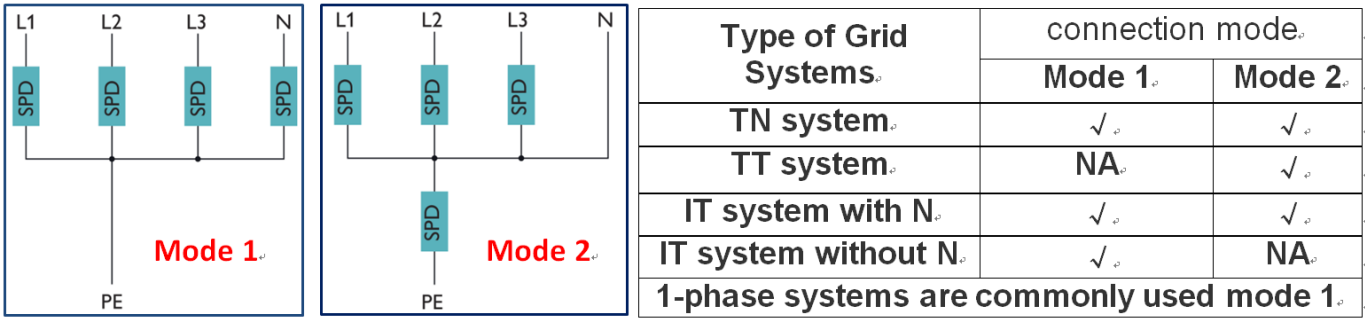

Selecteer de juiste SPD-verbindingsmodus volgens stroomnetsystemen.

Notities:
1)Bescherm de SPD met een serie-stroomonderbreker of zekering.
2)De verbindingsdraad van SPD moet kort en recht zijn en de totale lengte dient binnen de 0,5 m zijn.
3)Het systeem dient goed geaard te zijn.
4)Vervang de SPD als deze niet werkt.
"Natuurlijk hebben netgekoppelde PV-omvormers ook een ingebouwde AC- en DC-SPD, maar de stroomstoten zijn hoog en zijn goed voor 70%, wat gemakkelijk van invloed kan zijn op de omvormer. Het toevoegen van een extra SPD aan de AC-zijde kan een meerlaagse bescherming voor het systeem vormen, en het is gemakkelijker om de SPD te vervangen nadat deze defect is geraakt, vooral in fabrieken met slechte netten of zware belastingen, en de omvormer kan producten gebruiken met hogere overspanningsbeveiligingniveaus, zoals Solis-(100-125) producten uit de K-5G-serie, met Type-I AC SPD", legt onze expert uit.
