Solis Seminar Aflevering 31: Oplossing voor de "G-FASE" alarm omvormer

Achtergrond

In PV systemen kunnen er fouten optreden als gevolg van problemen aan de rasterzijde. Als een belangrijke operationele functie van een PV-zonnestelsel en -raster zijn omvormers zeer gevoelig voor rasterproblemen en zullen ze snel reageren. Onder hen kunnen defecten aan de onbalans van het net, hoewel zeldzaam, gemakkelijk omvormers, PV systemen en belastingen beïnvloeden, soms zelfs.

In dit Solis-seminar zullen we informatie delen over de onevenwichtige raster- of G-fase fouten die optreden in PV systemen en hun oplossingen.

Foutbeschrijvingen

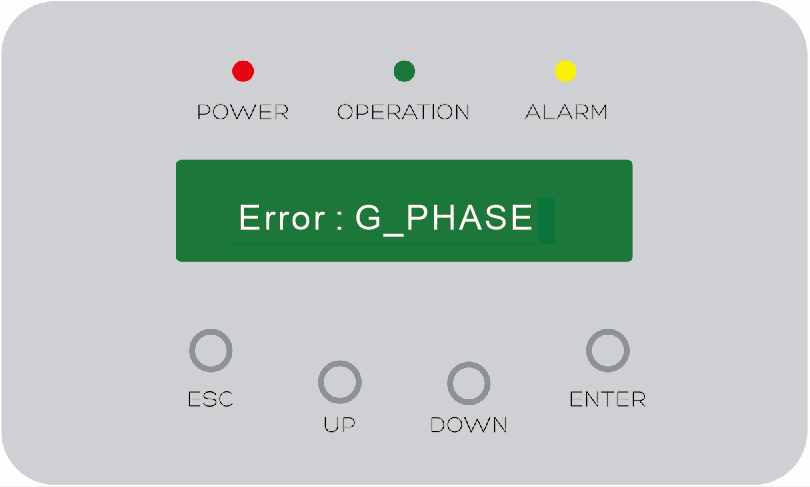

In het begin zal de Solis omvormer de staat van het raster detecteren. Als de rasterfase niet ongewijzigd is, wordt de omvormer losgekoppeld van het raster en wordt de fout "G-fase" weergegeven.

Oorzaken van "G-fase" -fouten

1. De spanning onevenwichtigheid aan de rasterzijde

Raster onevenwichtigheid is een groot probleem dat dit alarm voor de omvormer veroorzaakt, omdat de omvormer de rasterspanning in realtime zal bewaken. Wanneer de driefasige rastergolfvorm abnormaal is, geeft de omvormer onmiddellijk feedback en verbreekt hij de verbinding met het raster.

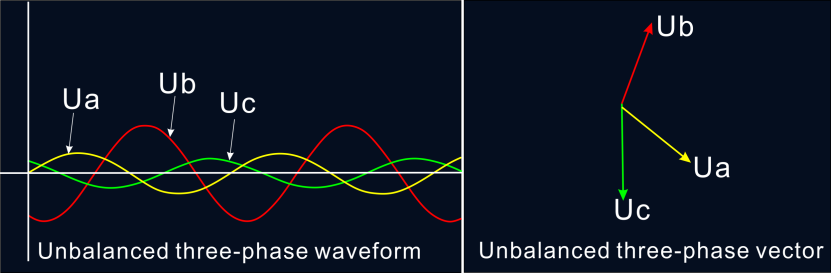

Figuur 1. Waveform-diagram wanneer het elektriciteitsnet uit balans is

2. Er wordt gebruik gemaakt van grootschalige apparatuur die het raster beïnvloedt en onstabiel maakt

Voor PV-systemen die in industriële gebieden zijn geïnstalleerd, zijn omvormers vatbaarder voor rasteralarmen, zoals rasterpieken, raster onevenwichtigheid en raster onevenwichtigheid. Dit alles omdat de werking van de grote stroomapparatuur de werking van de converter via het raster zal beïnvloeden.

Figuur 2. Raster problemen veroorzaakt door verschillende belastingsstoringen

Oplossing:

Gebruik een oscilloscoop om te controleren of de driefasige spanning en de raster golfvorm normaal zijn. Registreer anders het golfvorm en meld het aan uw lokale technische team Solis voor technische assistentie.

Mogelijke omvormer gerelateerde oorzaken

1. De AC-kabel is niet goed aangesloten

Tijdens het installatieproces kunnen fouten worden veroorzaakt door een onjuiste aansluiting van de kabels, wat resulteert in een fase-onevenwicht in het energie-injectieproces.

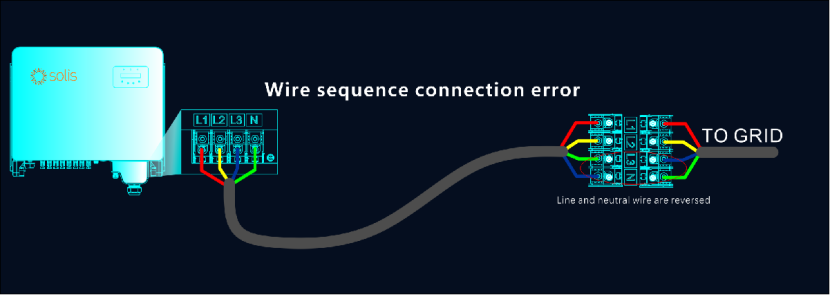

Figuur 3. Verbindingsfout van de kabel reeks

Oplossing:

Sluit de AC-kabel opnieuw aan en zorg ervoor dat de bedradingsvolgorde correct is.

2. De AC-kabel die in het PV-systeem wordt gebruikt, is niet geschikt

Als de kabel tijdens het ontwerpproces slecht is geselecteerd, zoals een lagere AC-kabel gemaakt van materiaal van lage kwaliteit of een kleine diameter, kan dit problemen veroorzaken. Het systeem komt in contact met het kabelmetaal vanwege het huidige verwarmingseffect tijdens langdurige werking van het systeem. De film is vervormd en zwart en de impedantie is aanzienlijk anders, wat een evenwichtsspanning in drie fasen zal veroorzaken en het inverteralarm zal veroorzaken.

Oplossing:

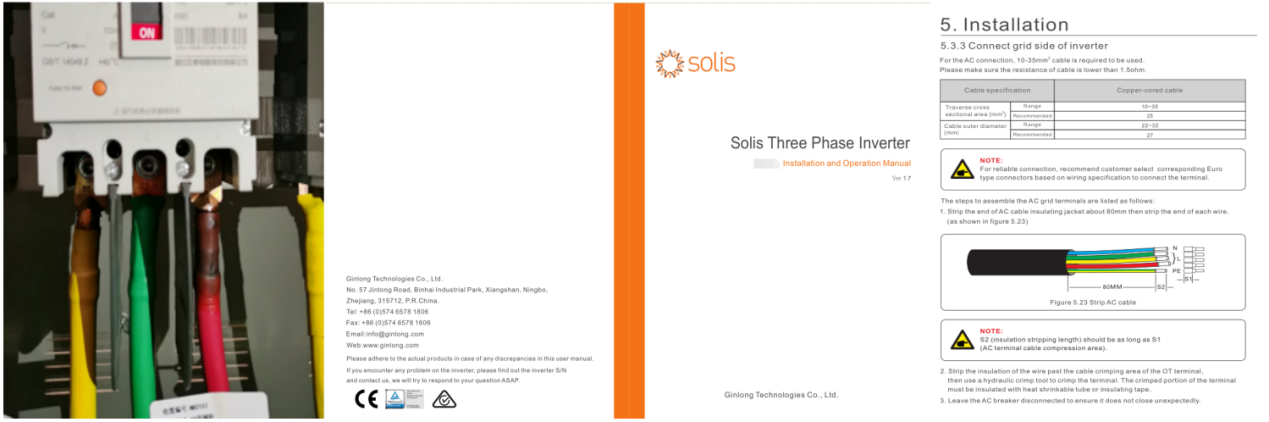

Raadpleeg de handleiding bij de Solis-omvormer voor de juiste kabelselectie en specificaties, die gedetailleerde kabelaanbevelingen bevat.

3. De AC-terminal van de omvormer heeft slecht contact

Als er een probleem is met de AC-terminal omvormer, zoals de losse geleidende draad, zwakke loodcontacten, enz., Zal dit alarm ook verschijnen. Onze suggestie is om de omvormer van de AC-terminal te vervangen. Uw lokale Solis-serviceteam kan hierover ondersteuning en advies geven.

Samenvatting

Fout G-FASE is een zeldzaam type probleem, maar het zal ervoor zorgen dat het systeem wordt uitgeschakeld en de stroomopwekking wordt beïnvloed. Dus wanneer deze storing optreedt in een zonne-PV-systeem, moet deze op tijd worden verholpen om de stilstand van het systeem te minimaliseren. Volg de voorgestelde oplossingen en gebruik indien nodig de ondersteuning van uw lokale Solis-ondersteuningsteam om het systeem weer normaal te laten werken.

Als u vragen heeft, kunt u contact opnemen met Solis om ingenieurs te ondersteunen of www.solisinverters.com/aftersales.html

Solis is een van de grootste en meest ervaren fabrikanten van stringomvormers met een wereldwijd net van serviceteams over de hele wereld.
