Solis Seminar 【Episode 73】:ฟังก์ชันการตรวจจับ CT บนแอป SolisCloud

Author：Ginl_mg_324 Time：2025-11-19 17:30:00.0 Pageviews：57

1. เบื้องหลัง
เมื่อติดตั้งอินเวอร์เตอร์ มักมีการใช้ CT (Current Transformer) เพื่อวัดกระแส แต่การติดตั้ง CT จำเป็นต้องติดตั้งอย่างถูกวิธี และบางครั้งไม่ชัดเจนว่าติดตั้งถูกต้องหรือไม่
ดังนั้น ในการสัมมนาของ Solis ครั้งนี้ เราขอแนะนำฟังก์ชันตรวจจับ CT — เครื่องมือที่ใช้งานง่ายบนแอป SolisCloud ที่ช่วยตรวจสอบว่าการติดตั้ง CT ถูกต้องหรือไม่

2. วิธีการติดตั้งเริ่มต้น
CT ใช้ตรวจสอบการไหลของพลังงานที่จุดเชื่อมต่อระบบกับโครงข่าย หากตรวจพบว่าพลังงานที่ไหลออกใกล้เกินขีดจำกัด Inverter จะลดการผลิตไฟฟ้าโดยอัตโนมัติเพื่อคงให้อยู่ในเกณฑ์
การติดตั้งที่ถูกต้องต้องเป็นดังนี้:
• CT ต้องติดตั้งบนสายเฟสที่จุดเชื่อมต่อกับกริด
• ลูกศรบน CT ต้องชี้ไปทางกริด

ภาพที่ 1: การเชื่อมต่อสายของโซลูชัน CT

3. ฟังก์ชันการตรวจจับ CT บน SolisCloud
ก่อนที่จะใช้ฟังก์ชันการตรวจจับ CT ต้องตรวจสอบให้ครบตามเงื่อนไขดังนี้:
1. ไม่มี PV input: ถอดสาย DC ทั้งหมดออกหรือปิดสวิตช์ DC
2. ไม่มีโหลด: ตรวจสอบว่าไม่มีโหลดเชื่อมต่อกับอินเวอร์เตอร์ หรือหากมีโหลดเชื่อมต่อ ให้ปิดการทำงานของโหลดนั้น
3. แบตเตอรี่: สามารถเชื่อมต่อแบตเตอรี่ไว้ได้ แต่พลังงานที่ไหลเข้าออกกริดต้อง ≤ 3 kW
4. สถานะอินเวอร์เตอร์: อินเวอร์เตอร์ต้องทำงานปกติ เชื่อมต่อกับกริด และไม่มีข้อผิดพลาด
5. มิเตอร์: ต้องติดตั้งมิเตอร์ที่ฝั่งกริด
6. ทิศทางของ CT: โดยค่าเริ่มต้น CT ต้องหันไปทางกริด หากติดตั้งกลับด้าน ให้เลือก “ย้อนกลับ” ในการตั้งค่า SolisCloud

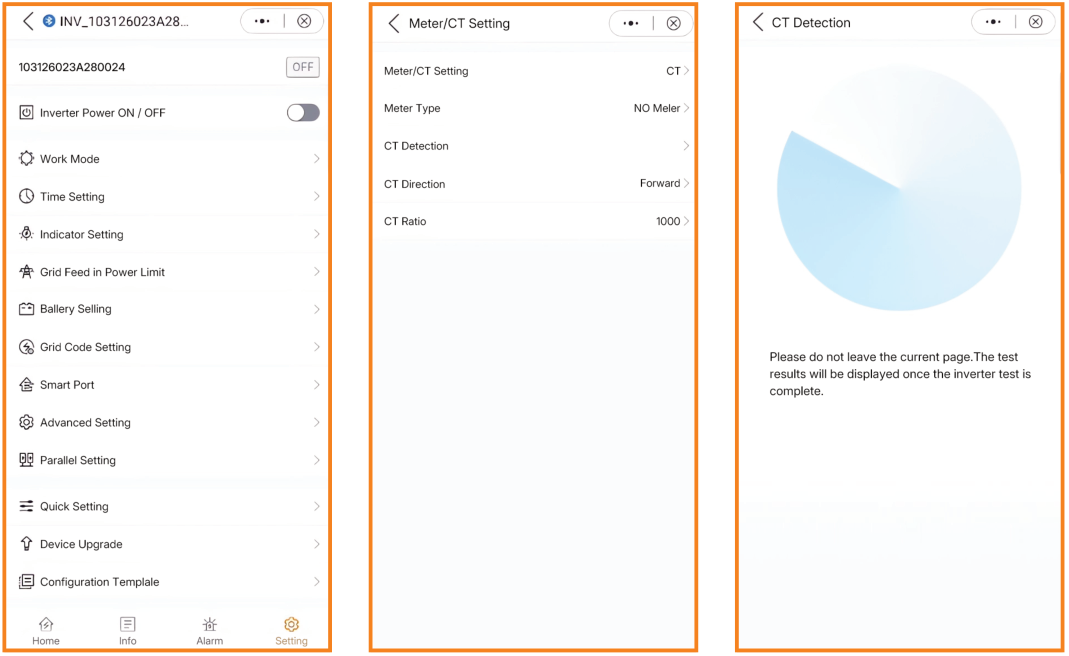

ภาพที่ 2: ฟังก์ชันการตรวจจับ CT

4. ผลลัพธ์บน SolisCloud
เมื่อรันการตรวจจับ CT จะได้ผลลัพธ์ 1 ใน 3 แบบดังนี้:
• ไม่สามารถตรวจสอบได้ → เงื่อนไขของไซต์ไม่ตรงตามข้อกำหนด ตรวจสอบจากรายการด้านบน
• CT ปกติ → การติดตั้งถูกต้อง
• CT ผิดพลาด → มีปัญหา ตรวจสอบ CT หรือการติดตั้งอีกครั้ง

สรุป
CT มีบทบาทสำคัญในระบบโซลาร์ PV: ใช้ในการจำกัดการส่งออกพลังงานไปยังกริด การควบคุมกำลัง การตรวจสอบโหลด และแม้กระทั่งการทำงานร่วมกับเครื่องกำเนิดไฟฟ้า แต่การติดตั้ง CT ให้ถูกทิศทางเป็นสิ่งที่ทำให้ช่างติดตั้งปวดหัวมาโดยตลอด
ฟังก์ชันการตรวจจับ CT บนแอป Solis ช่วยให้ตรวจหาข้อผิดพลาดได้ง่ายขึ้น และยืนยันว่าทุกอย่างถูกตั้งค่าอย่างถูกต้อง — ช่วยประหยัดเวลาและลดข้อผิดพลาดในสถานที่ติดตั้ง

คำเตือน:
ข้อมูลข้างต้นมีไว้สำหรับวิศวกรไฟฟ้าที่มีคุณสมบัติและช่างติดตั้งโซลาร์ที่ผ่านการฝึกอบรม การติดตั้ง CT และการตั้งค่าอินเวอร์เตอร์เกี่ยวข้องกับการทำงานกับระบบไฟฟ้าที่มีกระแสไฟ โปรดมั่นใจว่าการทำงานทั้งหมดดำเนินการอย่างปลอดภัย และเป็นไปตามกฎระเบียบและมาตรฐานท้องถิ่น
