Solis, Güneş Sistemlerinde Şebeke Aşırı Akım Önleyicisini Öneriyor

Yaratıcı：Solis Saat：2021-08-25 10:20:20.0 Sayfa Görüntülemeleri：161

Bir fotovoltaik (PV) konut veya ticari ve endüstriyel sistemde, odak noktası genellikle bir yıldırım düşmesi aşırı gerilimi önlemektir. Diğer bir göz ardı edilemeyecek şey de şebekeye bağlı olan kısa devredir. Büyük bir motorun işlemleri arasında geçişler yapılırken, start-stop enerjisi, invertörler gibi güç elektronikleri için çok yıkıcı olabilir. Bu tür durumları belirlemek ve bunlara hazırlıklı olmak, güneş enerjisi tesisatlarının güvenliği için kilit noktadır.

Şebeke aşırı gerilimi veya geçiş işlemleri (elektromanyetik darbesi geçişi (SEMP)) besleme hatlarına yayılan indüklenmiş aşırı gerilimler üretebilir. Büyük açık akımlar veya kısa devreler durumunda, birkaç milisaniye içinde çok yüksek akımlar akabilir. Bu kısa süreli akım değişiklikleri, geçici yüksek gerilimlere yol açabilir ve ana kaynaklar aşağıdaki kategorilere bölünür:
（1）Büyük yüklerin girişi ve kesilmesi
（2）Endüktif yüklerin girişi ve kesilmesi
（3）Reaktif kompanzasyon kondansatörünün girişi ve kesilmesi
（4）Şebeke kısa devre hatası

Şebeke aşırı gerilimi, herhangi bir güç şebekesinde, özellikle zayıf bir şebekeye sahip veya girdili ve kesilmeli büyük yüke sahip fabrikalarda bulunur. Şebeke sistemindeki elektrik yükünden kaynaklanan elektrik aşırı gerilimi, aşırı gerilimlerin yaklaşık %70'ini oluştururken, yıldırım aşırı gerilimi ise yalnızca %30'unu oluşturur.

Şebeke aşırı gerilimleri, yıldırım çarpması aşırı gerilimleri (genellikle yüzlerce kilovolt) kadar kuvvetli olmasa da, bu türlerin geçici yüksek voltajları yüzlerce volt ile 20.000 volt arasında değişir; daha sık meydana gelir. Bu, bir PV sisteminde şunlar da dâhil olmak üzere, potansiyel sorunlara neden olabilir:
1.Dağıtım kutusunun diğer ekipmanlarının, akım koruyucusunun ve sızıntı devre kesicisinin harekete geçmesine ve hatta yanmasına,
2.İnvertörün normal çalışmasını etkilemesine, hatta dâhili aşırı gerilim koruma cihazlarının veya invertörün rölesinin elektrik yapısını bozmasına.
Solis, fotovoltaik sistemlere dair bu tür riskleri önlemek için bir dizi tavsiyelere sahiptir.

Tüm Solis invertörleri, şebekenin durumunu izleyebilme özelliğine sahiptir. Şebeke aşırı gerilimi meydana geldiğinde, invertör Sıvı Kristal Ekran (LCD) ve izleme ekipmanı, ilgili arıza bilgisini gösterecek ve arızanın giderilmesini bekleyerek şebekeden zamanında bağlantıyı kesecektir.
Ekstra çok katmanlı aşırı gerilim koruma cihazlarının doğru seçimi ve kullanımı, şebeke aşırı gerilimini önlemenin etkili bir yoludur. İlkeler şu şekildedir:

Seçim prensibi:
（1）Aşırı gerilim koruma cihazlarının (SPD) maksimum sürekli çalışma voltajı Uc'nin, (Uc, SPD'nin sürekli çalışabileceği maksimum voltajdır) Ug şebeke düğümünün kayan değerine atıfta bulunması gerekir (Ug, güç sisteminin voltajıdır).
Uc≈1,15 X Ug；
（2）Imax yıldırım akımı, Sınıf II aşırı gerilim koruyucusu, 20KA'dan büyük olması tavsiye edilen 8/20us yıldırım darbe akımına dikkat etmelidir.
（3）Up (Up, SPD'nin voltaj koruma seviyesidir) AC dayanım voltajı Uw ile tutarlıdır (Uw, invertörün nominal darbeye dayanma gerilimidir). Genellikle aralarında şu ilişki vardır:
Up≈0,8 X Uw;

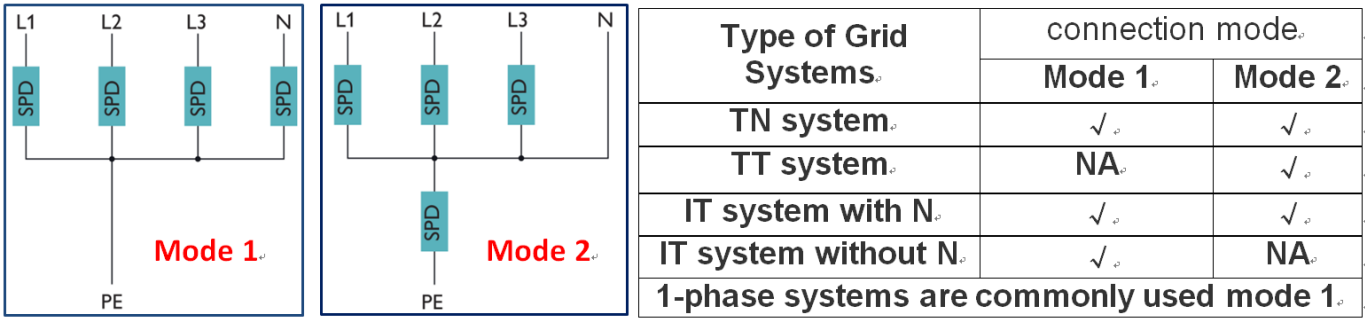

Bağlantı modu：
Şebeke Sistemleri'ne göre uygun SPD bağlantı modunu seçiniz.

Öneriler
1)SPD'yi bir seri devre kesici veya sigorta ile koruyun.
2)SPD'nin bağlantı kablosunu 0,5 m'yi geçmeyecek uzunlukta, kısa ve düz tutun.
3)Sistem iyi topraklanmış olmalıdır.
4)Başarısız olduğunda SPD'yi değiştirin.

Bir Solis uzmanının açıklamasına göre; "Elbette, PV şebekeye bağlı invertörlerde, dâhili AC ve DC SPD bulunur; ancak şebeke aşırı gerilimleri yüksektir ve invertörü kolayca etkileyebilecek şekilde %70 kadarını oluşturur. AC tarafında ekstra bir SPD, sistem için çok katmanlı koruma oluşturabilir. Başarısız olduktan sonra, özellikle de zayıf şebekeleri veya ağır yükleri olan fabrikalarda, SPD'yi değiştirmek daha kolaydır; invertör, Tip-I AC SPD'li Solis-(100-125)K-5G serisi ürünler gibi, daha yüksek aşırı gerilim koruma seviyeleri olan ürünleri kullanabilir."
