Visão Geral
Os inversores são o coração de qualquer sistema de armazenamento de energia — mas, quando se trata de ampliar para aplicações de maior porte, um único inversor pode não ser suficiente. É aí que entra em ação a funcionalidade de paralelismo do inversor híbrido Solis.
Ao permitir que vários inversores operem juntos, os sistemas híbridos Solis ultrapassam as limitações de capacidade de uma única unidade. Essa configuração possibilita uma expansão suave e flexível, além de aumentar a confiabilidade do sistema por meio da redundância. Seja para uma implementação gradual ou para atender a um crescimento futuro na demanda, os sistemas de inversores em paralelo oferecem um equilíbrio inteligente entre custo-benefício e desempenho técnico.
Neste guia, vamos mostrar como conectar vários inversores híbridos Solis em paralelo, com instruções passo a passo sobre a configuração de comunicação e ajuste de parâmetros.
Pontos importantes antes de começar
• Compatibilidade de modelos: utilize apenas modelos idênticos em paralelo. Por exemplo, um inversor de 11 kW deve ser pareado apenas com outro modelo de 11 kW. A combinação de modelos diferentes não é suportada.
• Consistência de firmware: certifique-se de que todos os inversores estejam executando a mesma versão de firmware antes da conexão.
• Número máximo de unidades: até 6 inversores híbridos Solis podem ser conectados em um único sistema paralelo.
• Registrador de dados: apenas o inversor mestre precisa estar conectado ao medidor e ao registrador de dados. No entanto, as atualizações de firmware devem ser aplicadas individualmente usando registradores de dados separados.
• Aterramento: todas as unidades devem estar conectadas a um ponto de aterramento comum para evitar diferenças de tensão que possam afetar o desempenho.
• Entrada fotovoltaica (PV): cada inversor deve ter sua própria entrada de string PV, compatível com sua capacidade nominal de entrada em corrente contínua (DC).
• Entrada de bateria: todos os inversores devem ser conectados ao mesmo sistema de bateria de nível de tensão, mas cada um com conexão separada.
• Conexões de saída: a rede elétrica (AC grid) e as saídas de backup de cadaunidadedevem ser conectadasemparaleloconforme o diagrama de fiaçãofornecido.

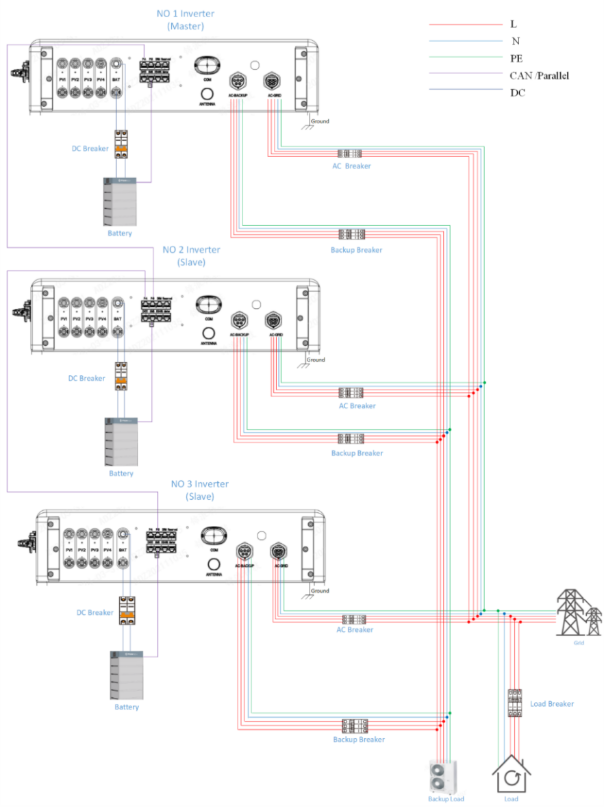

Diagrama de Topologia de Fiação
Este diagrama usa como exemplo o produto S6 EH3P(3-10)K para ilustrar a arquitetura geral de conexão paralela de inversores híbridos:

Figura 1: Diagrama de Sistema Paralelo S6 EH3P(3-10)K
Instruções de comunicação e configuração de parâmetros
1. Verifique cada inversor individualmente
Antes de criar um sistema em paralelo, certifique-se de que cada inversor funcione normalmente sozinho. Verifique se há falhas ou alarmes e corrija qualquer problema antes de conectar o cabo de comunicação paralela. Isso garante um desempenho estável do sistema desde o início.
2. Configuração da comunicação em paralelo
Cada inversor híbrido Solis possui duas portas de comunicação RJ45 — Paralelo A (esquerda) e Paralelo B (direita) — usadas exclusivamente para comunicação paralela via protocolo CAN.
Para conectar os inversores em série (daisy-chain):
• Conecte a porta Paralelo-A do inversor mestre à porta Paralelo-B do primeiro escravo.
• Continue a sequência conectando a porta Paralelo-A de cada escravo à porta Paralelo-B da próxima unidade, e assim por diante.

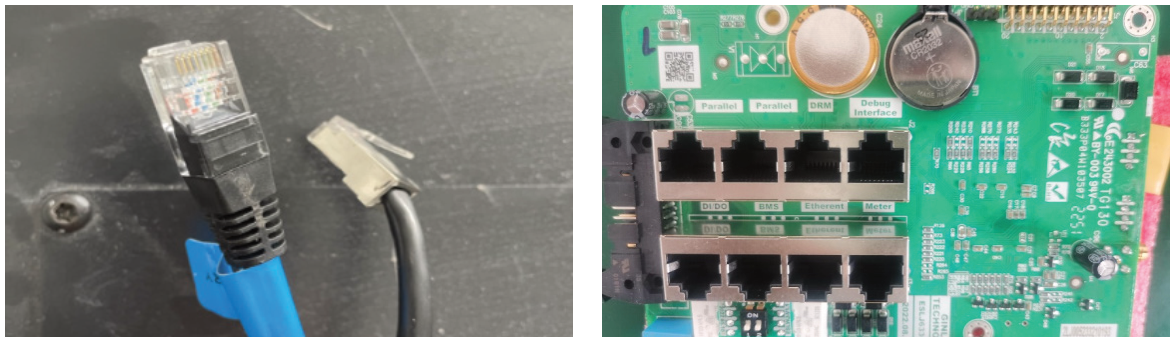

Figura 2: Plugue RJ45 Figura 3: Porta paralela
3. Configuração dos Dip Switches
Defina as chaves DIP 1 e 2 do primeiro e do último inversor para: ON.
Nos outros inversores escravos no meio da cadeia, defina como OFF.
Por exemplo:
• Se houver 2 inversores conectados em paralelo, as chaves DIP de ambos devem estar na posição “ON”.
• Se houver 3 inversores em paralelo, o primeiro e o último devem estar em “ON” e o do meio em “OFF”.
Nota: a posição para cima significa ON e para baixo significa OFF.

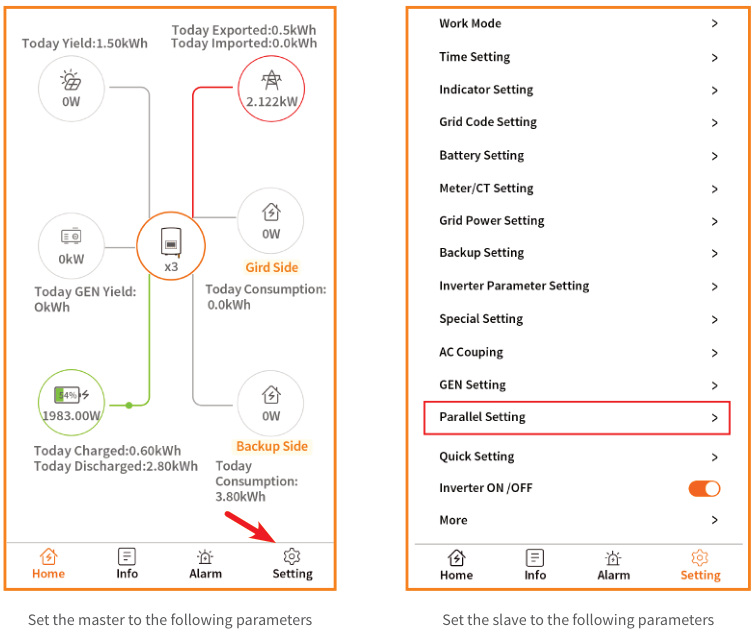

Configuração de parâmetros no APP
1. Acesse o aplicativo SolisCloud e entre na interface Configurações.
2. Vá para Configurações de Paralelo.

Defina o mestre com os seguintes parâmetros Defina os escravos com os seguintes parâmetros
4. Especificação de parâmetros
Uma vez que o sistema esteja em modo paralelo, é necessário configurar parâmetros como o modo de operação apenas no inversor mestre. Essas configurações serão automaticamente sincronizadas com todas as unidades conectadas.
Atribua um endereço físico único para cada inversor:
• Inversor mestre = ID 1
• Inversores escravos = IDs 2 até N (máximo de 6 no total)


Interface de fluxo de energia do inversor mestreInterface de fluxo de energia do inversor escravo
Conclusão
A operação em paralelo dos inversores híbridos Solis é uma solução prática e escalável para armazenamento de energia. Comece pequeno e expanda conforme a necessidade — sem precisar substituir todo o sistema.
Essa flexibilidade ajuda não apenas a gerenciar restrições orçamentárias, mas também garante que sua instalação esteja preparada para o futuro, permitindo atualizações de capacidade de forma simples e eficiente.
