Seminario Solis, Episodio 72:Solis Inverter Ibridi – Parametri di Configurazione della Comunicazione in Parallelo

Scaricamento

Contesto
Gli inverter sono la spina dorsale di qualsiasisistema di accumulo di energia — ma quandositratta di aumentare la capacità per applicazionisularga scala, un singolo inverter potrebbe non esseresufficiente. È qui cheentra in gioco la funzionalità di funzionamento in parallelodegli inverter ibridi Solis.
Permettendo a più inverter di operareinsieme, isistemiibridi Solis superanoilimiti di capacità di unasingolaunità. Questa configurazioneconsenteun’espansionefluida e flessibile, aumentando al contempol’affidabilità del sistemagrazieallaridondanza. Che sitratti di unarealizzazionegraduale o di unacrescitaprevistadelladomanda, isistemi di inverter in parallelooffrono un equilibrioottimaletraconvenienzaeconomica e prestazionitecniche.
In questaguidatispiegheremopasso dopo passo come collegarepiù inverter ibridi Solis in parallelo, impostando la comunicazione e configurandoiparametri.

Considerazioni Chiave Prima di Iniziare
•    Abbinamento dei modelli: utilizzare in parallelo solo modelli identici. Ad esempio, un inverter da 11 kW può essere abbinato solo a un altro modello da 11 kW. Non è supportata la combinazione di modelli diversi.
•    Coerenza del firmware: assicurarsi che tutti gli inverter siano aggiornati alla stessa versione firmware prima della connessione.
•    Numero massimo di unità: è possibile collegare fino a 6 inverter ibridi Solis nello stesso sistema in parallelo.
•    Data logger: solo l’inverter master deve essere collegato al contatore e al data logger. Tuttavia, gli aggiornamenti firmware devono essere effettuati singolarmente utilizzando data logger separati.
•    Messa a terra: tutte le unità devono essere collegate allo stesso punto di messa a terra per evitare differenze di tensione che possano compromettere le prestazioni.
•    Ingresso FV: ogni inverter deve avere il proprio ingresso stringa FV, in linea con la capacità di ingresso DC nominale.
•    Ingresso batteria: tutti gli inverter devono essere collegati allo stesso sistema di batterie con la stessa tensione nominale, ma ciascun inverter deve avere una connessione separata.
•    Connessioni di uscita: le uscite in rete (AC grid) e di backup di ciascunaunitàdevonoesserecollegate in parallelo secondo lo schema di cablaggiofornito.

Schema della Topologia di Cablaggio
Questo schema utilizza il modello S6 EH3P(3-10)K come esempio per mostrare l’architettura complessiva della connessione in parallelo degli inverter ibridi:

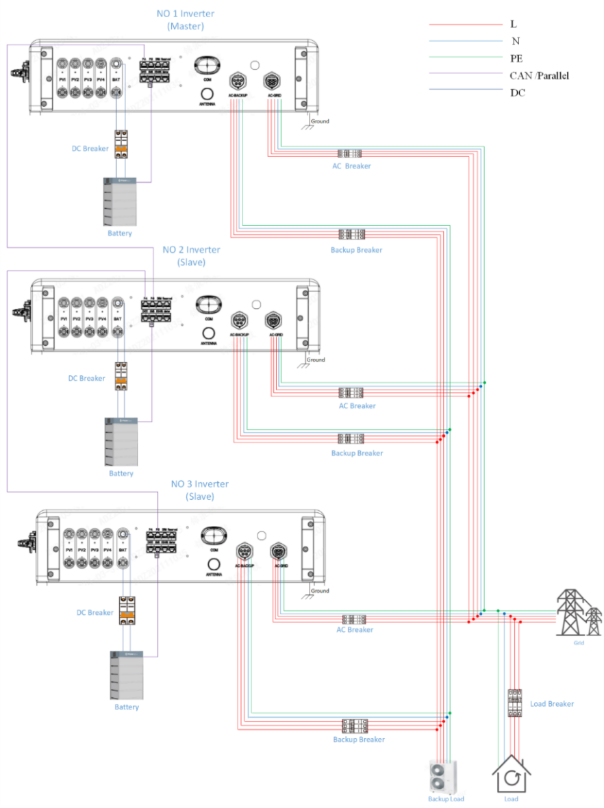

Figura 1: Schema del sistema in parallelo S6 EH3P (3-10)K

Istruzioni per la Comunicazione e la Configurazione dei Parametri
1 – Verificare ogni inverter singolarmente
Prima di creare un sistema in parallelo, assicurarsiche ogni inverter funzionicorrettamente da solo. Controllare la presenza di guasti o allarmi e correggerli prima di collegare il cavo di comunicazioneparallelo. Questogarantisce la stabilità del sistema fin dall’inizio.

2 – Configurare la comunicazione in parallelo
Ogni inverter ibrido Solis è dotato di due porte di comunicazione RJ45 — Parallel A (sinistra) e Parallel B (destra) — utilizzate esclusivamente per la comunicazione in parallelo tramite protocollo CAN.
Per collegare gli inverter in modalità “daisy-chain”:
•    Collegare la porta Parallel-A dell’inverter master alla porta Parallel-B del primo inverter slave.
•    Continuare la catena collegando la porta Parallel-A di questo slave alla porta Parallel-B dell’unità successiva, e così via.

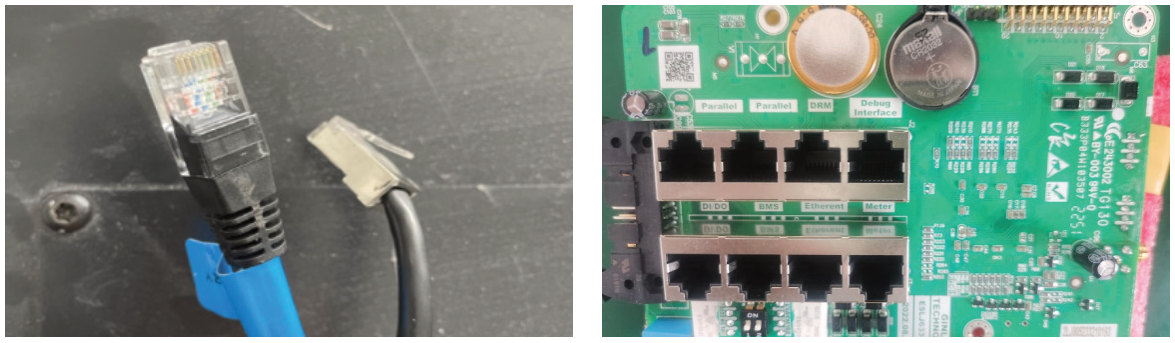

Figura 2: Connettore RJ45    Figura 3: Porta parallela

3 – Impostazioni dei DIP switch
Impostare i DIP switch 1 e 2 del primo e dell’ultimo inverter su ON,
e quelli degli inverter slave intermedi su OFF. Ad esempio:
•    Se sono collegati 2 inverter in parallelo, i DIP switch di entrambi devono essere su “ON”;

•    Se sono collegati 3 inverter in parallelo, il primo e l’ultimo devono essere su “ON” e quello centrale su “OFF”.
Nota: DIP switch verso l’alto = ON, verso il basso = OFF.

Impostazione dei parametri di parallelo nell’APP

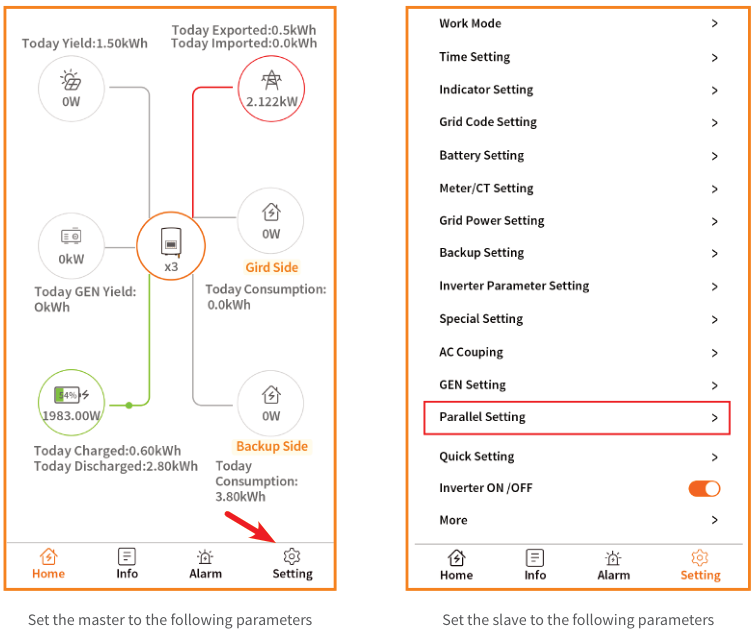

(1) Aprire l’app SolisCloud, entrare nella sezione Impostazioni, quindi selezionare Impostazioni parallelo.

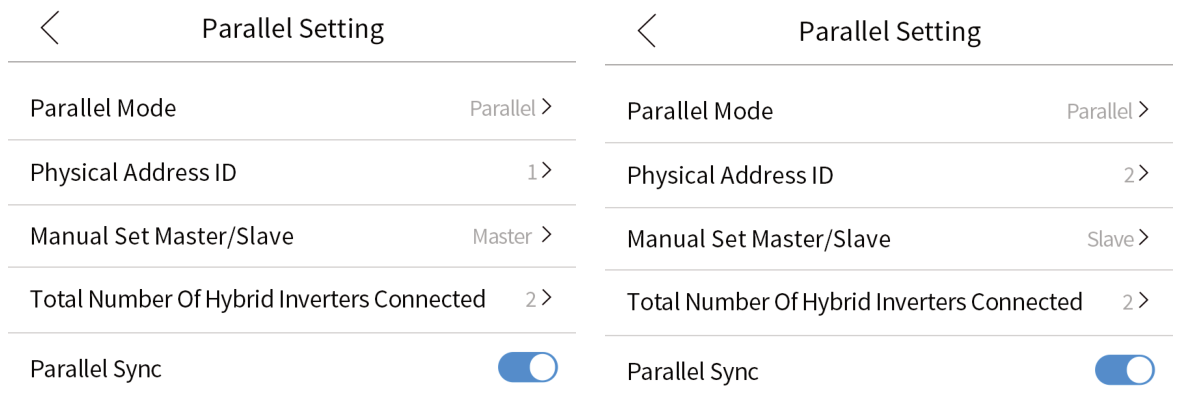

Impostare i parametri per il master    Impostare i parametri per gli slave

4 – Specifiche dei parametri
Una volta che il sistema è in modalità parallelo, è sufficiente configurare parametri come la modalità di funzionamento sull’inverter master. Queste impostazioni verranno automaticamente sincronizzate su tutte le unità collegate.
Assegnare a ciascun inverter un indirizzo fisico univoco:
•    Inverter master = ID 1
•    Inverter slave = ID 2 fino a N (massimo 6 in totale)
L’inverter master raccoglierà e visualizzerà anche i dati sul flusso di energia dell’intero sistema.

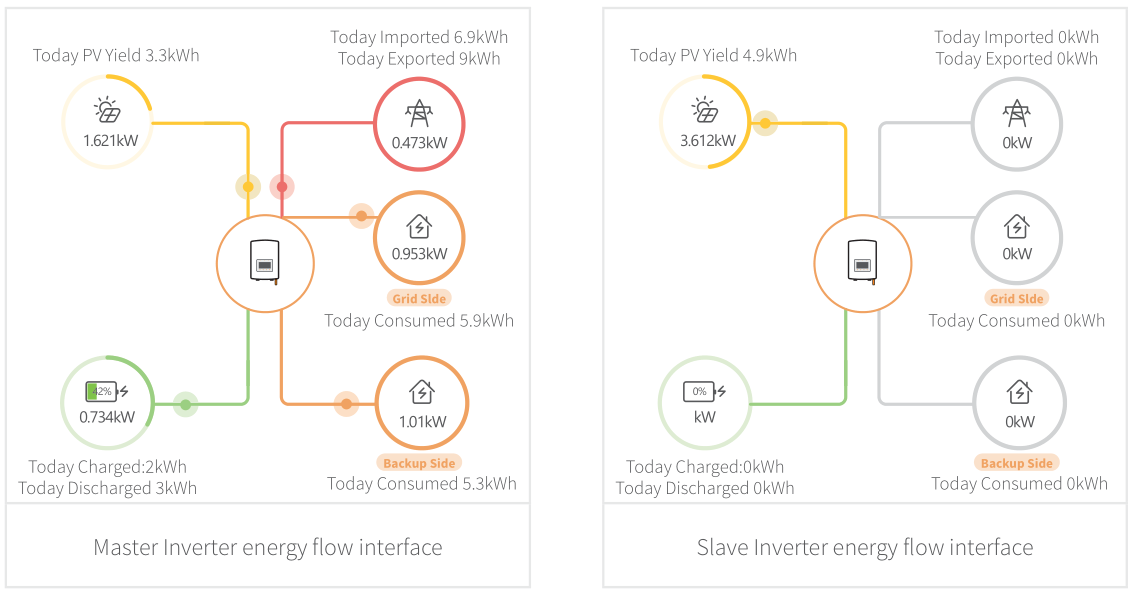

Interfaccia del flusso energetico dell’inverter master  Interfaccia del flusso energetico dell’inverter slave

Conclusione
Il funzionamento in parallelo degli inverter ibridi Solis offre un approccio pratico e scalabile all’accumulo di energia. Puoi iniziare con una piccola installazione ed espanderla in seguito in base alle necessità — senza dover ricostruire l’intero sistema.
Questa flessibilità non solo aiuta a mantenere sotto controllo i costi, ma rende anche l’installazione pronta per il futuro, consentendo aggiornamenti di capacità semplici e senza interruzioni.
