Solis Seminar Aflevering 32:Correct gebruik van aluminium kernkabels in PV systemen

Auteur：Solis Tijd：2021-11-15 17:04:43.0 Paginaweergaven：320

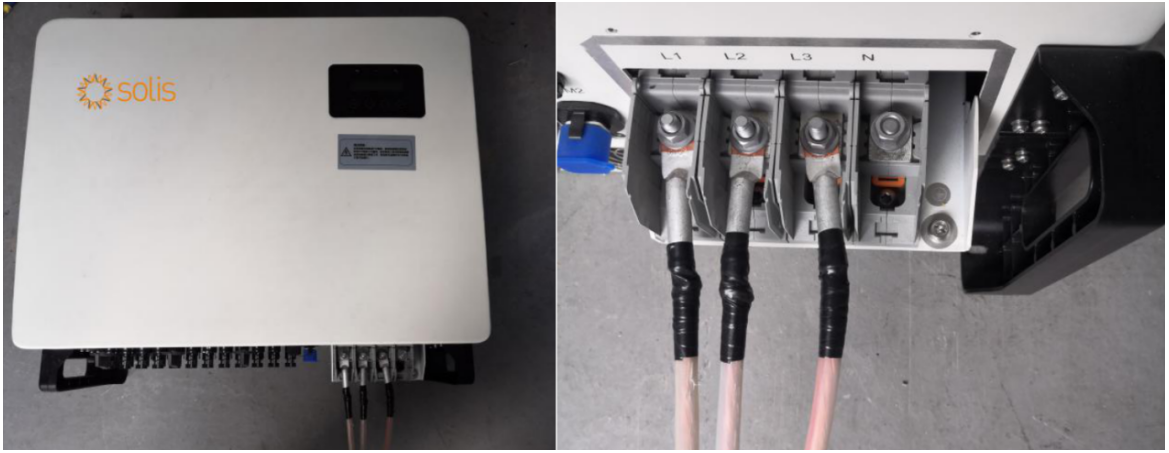

Netwerk transmissiekabels zijn over het algemeen aluminiumkernen. Als gevolg hiervan gebruiken veel gebruikers bij de bouw van PV systeemprojecten in residentiële en commerciële gebieden (vooral huishoudelijke PV systemen) thuis aluminiumkabels om rechtstreeks te interfereren met de uitgangspoorten van de omvormer of de stroomonderbrekerdeuren. Dit kan veel beveiligingsproblemen veroorzaken. Dit Solis seminar deelt met u de juiste aansluiting van koper- en aluminiumkabels.

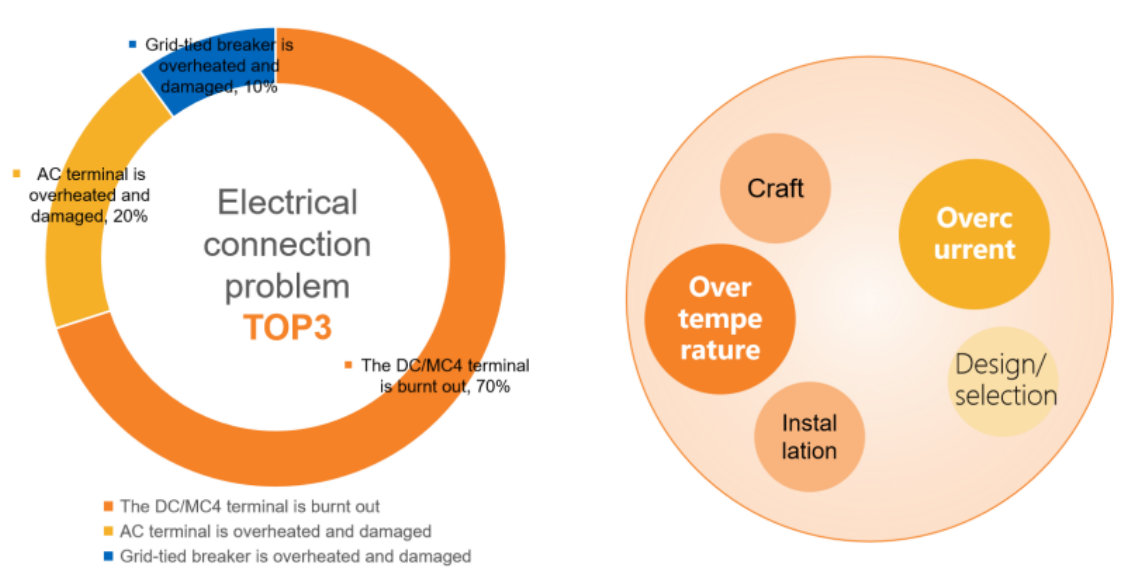

Figuur 1: Bij de elektrische aansluitproblemen van het PV-systeem vertegenwoordigen de AC-zijfouten 30%,

Wat gebeurt er als de koper- en aluminium geleider direct is aangesloten?

1. Vorming van galvanische celreacties: wanneer koper- en aluminiumgeleiders rechtstreeks zijn aangesloten, vormt het contact van de oppervlakken van deze twee metalen gemakkelijk galvanische batterijen in de lucht. Dit veroorzaakt galvanische corrosie van het aluminium en verhoogt de contactweerstand op de kruising van de koper- en aluminium geleiders.

2. Verhoog de contactweerstand: de elasticiteitsmodule en de thermische uitzettingscoëfficiënt van koper en aluminium zijn heel verschillend. Na verschillende koel- en verwarmingscycli (in- en uitschakelen) tijdens bedrijf, wordt er een grotere contactruimte gegenereerd op het contactpunt, wat de contactweerstand verhoogt. Door de toename van de contactweerstand stijgt de temperatuur van het contactpunt en leidt mogelijk tot verbranding van kabels en apparatuurinterfaces.

Waarom kan u geen koperdraad en aluminiumdraad rechtstreeks aansluiten?

1. De weerstand van aluminiumdraad en een koperdraad is anders.

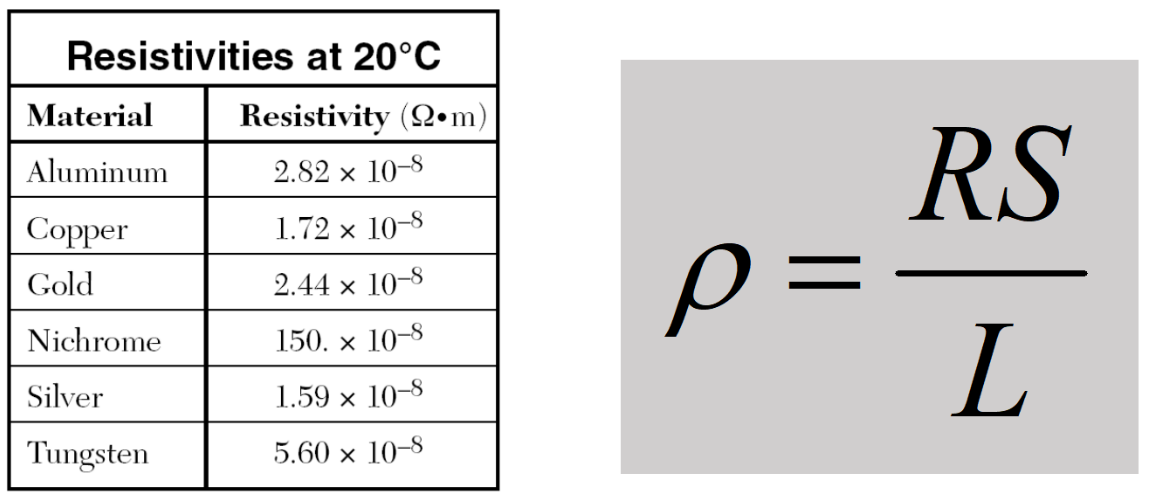

Figuur 2: Resistiviteit van onedele metalen

2. Aluminiumdraad wordt gemakkelijk geoxideerd door lucht en er vormt zich een oxidelaag op het oppervlak, waardoor de contactweerstand van het contactpunt tussen aluminiumdraad en koperdraad wordt vergroot. Naarmate de stroom door dit contactpunt gaat, zal de warmte op het aansluitpunt toenemen en mogelijk brand veroorzaken.

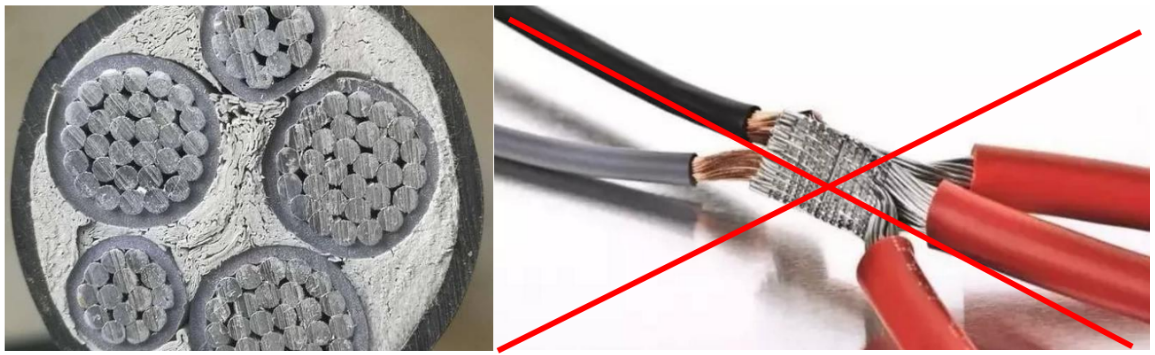

Figuur 3: Koperdraad en aluminiumdraad kunnen niet rechtstreeks worden aangesloten

3. Volgens de veiligheidsregels kunnen aluminium draden niet rechtstreeks worden aangesloten op koperdraden of klemmen van koperen geleiders.

Hoe koper- en aluminiumdraden correct aansluiten

1. Om de individuele draden van koper en aluminium van kleine doorsnede aan te sluiten, is het noodzakelijk om een tinplaat op de koperdraden te maken en deze kan op de aluminium draden worden aangesloten.

Figuur 4: Soldeer Cu-Al kabel

2. Bij het aansluiten van meerdere grote dwarsdoorsnede aluminium draden met koperdraden of schakelaars die koperen geleidende klemmen bevatten, moet een Cu-Al draadconnector worden gebruikt.

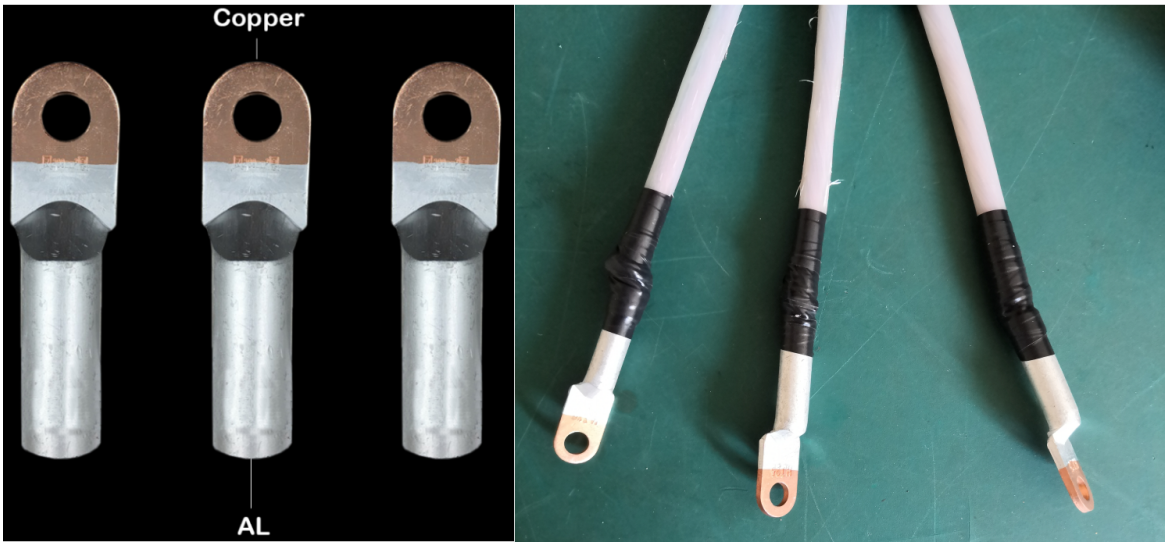

Figuur 5: Cu-Al draadconnector

Opmerking

1. In een droge ruimte moeten de koperen geleiders worden vertind en vervolgens worden aangesloten op draad Al. Buiten of wanneer de relatieve luchtvochtigheid bijna 100% is, is het noodzakelijk om een Cu-Al draadconnector te gebruiken samen met het vertinnen van de koperen terminals.

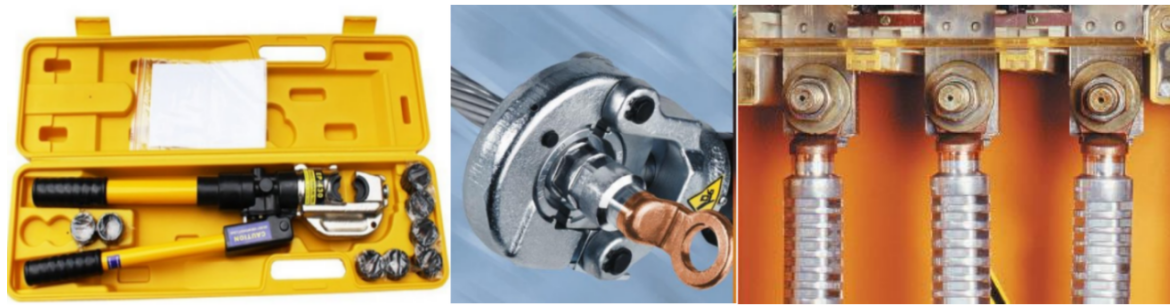

2. Gebruik voor terminalcrimping altijd professionele apparatuur en krimp de draden stevig.

Samenvatting

In PV systemen wordt aanbevolen om AC-kabels te gebruiken met een koperen kern. Als het nodig is om aluminium draden te gebruiken, pas dan op voor de overgangsmethode bij het aansluiten van aluminium kabels op koperdraden of apparatuur met koperen terminals. Als de methode onjuist is, kunnen de kabels een catastrofale gebeurtenis veroorzaken.

Als u nog vragen heeft, kunt u contact opnemen met uw lokale Solis-ondersteuningsingenieur.

ww.solisinverters.com/aftersales.html

Solis is een van de grootste en meest ervaren fabrikanten van stringomvormers met een wereldwijd net van serviceteams over de hele wereld.
