Seminário Solis, Episódio 74: Aplicação de Acoplamento AC – Inversor Híbrido Solis

Download

1. Contexto

Ao atualizar um sistema fotovoltaico (FV) conectado à rede existente para um sistema FV + Armazenamento de Energia, é possível adicionar um inversor híbrido ou um inversor acoplado em AC à configuração atual.

Isso forma um sistema acoplado em AC.

Este guia explica os cenários gerais de aplicação de acoplamento AC ao utilizar produtos Solis.

2. Cenário FV + Híbrido

2.1 Requisitos do sistema FV existente

• Pode ser um inversor FV Solis ou de qualquer outra marca.

• A configuração AC deve corresponder ao inversor híbrido Solis adicionado:

  o  inversor híbrido monofásico 230V L-N deve trabalhar com um inversor FV monofásico 230V L-N.

  o  inversor híbrido trifásico 400V L-L deve trabalhar com um inversor FV trifásico 400V L-L.

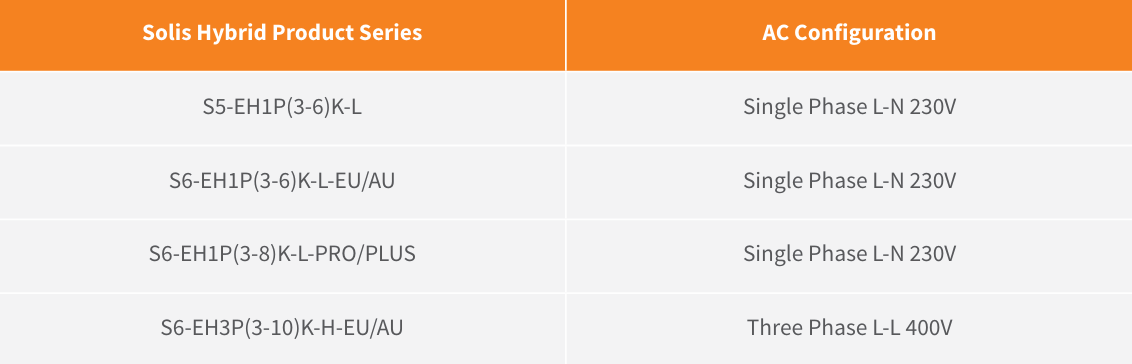

2.2 Modelos de inversores híbridos Solis compatíveis

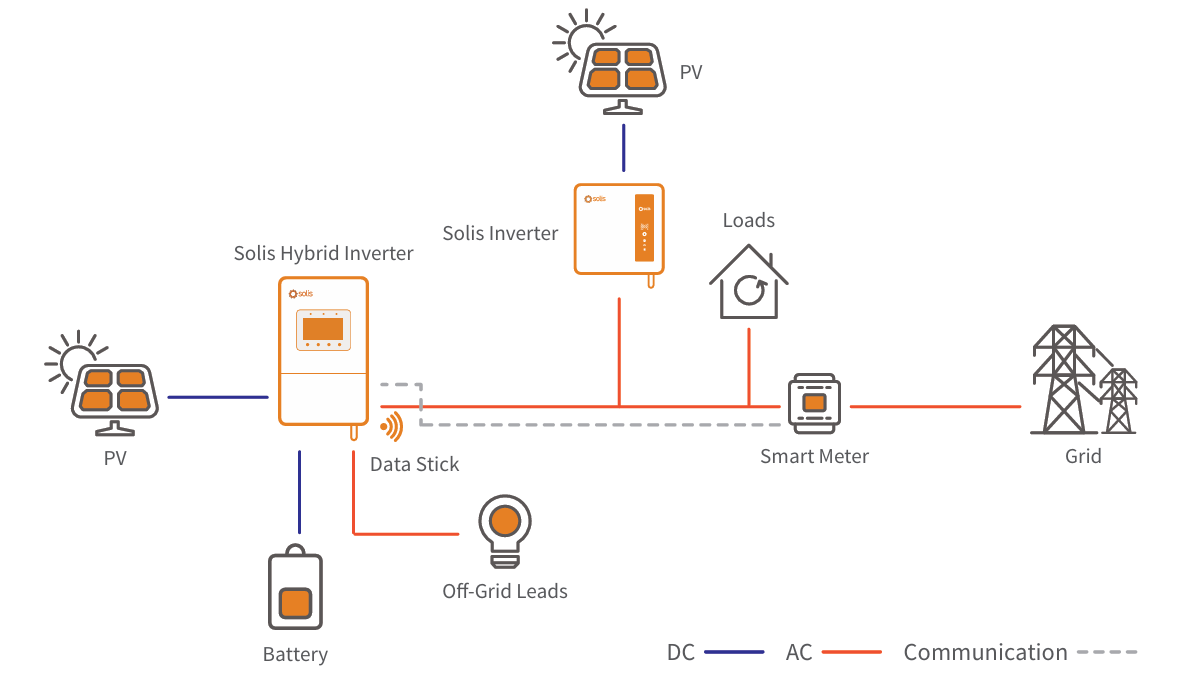

2.3 Cenário de aplicação geral

O inversor híbrido Solis carrega e descarrega a bateria dinamicamente com base nos dados medidos pelo medidor inteligente (smart meter).

Ele segue a lógica de autoconsumo, levando em conta as condições de operação do próprio inversor híbrido e do inversor FV existente.

Observação: Os dados de geração do inversor FV existente não aparecem no sistema de monitoramento Solis.

2.4 Cenário com dois medidores (Dual Meter)

Nesta configuração, o inversor híbrido Solis utiliza os dados do Medidor Inteligente 1 para controlar a carga/descarga da bateria,

enquanto o Medidor Inteligente 2 coleta os dados de geração do inversor FV existente e os exibe no sistema de monitoramento Solis.

Requisitos:

• Apenas medidores Eastron são suportados.

• O Medidor 1 deve estar configurado com o endereço escravo 01 (padrão), e o Medidor 2 com endereço escravo 02.

    o Medidores Eastron trifásicos podem ser configurados diretamente pelo LCD.

    o Medidores Eastron monofásicos podem exigir software específico e um adaptador RS485–USB.

• No inversor híbrido Solis, selecione “PV+Grid” nas configurações de instalação do medidor.

• O data logger Solis deve estar atualizado com o firmware mais recente para suportar dados de medidor duplo.

2.5 Considerações sobre limitação de exportação

O controle de limitação de exportação em nível de sistema ainda não está disponível nem no cenário geral nem no de medidor duplo.

• Exportação zero (0W) não é possível, pois não há comunicação entre o inversor híbrido Solis e o inversor FV existente.

→ Quando a bateria estiver cheia, o excesso de energia FV não poderá ser absorvido.

• Exportação parcial (xx W) é possível se o limite de exportação (xx) for maior que a potência máxima do inversor FV existente.

→ Nesse caso, configure o controle de potência de exportação do inversor híbrido Solis para corresponder.

Exemplo: se o inversor FV estiver operando em potência máxima, o inversor híbrido Solis pode reduzir sua saída para 0 W, mantendo a exportação total dentro do limite definido.

3. Cenário FV + Acoplamento AC

3.1 Requisitos do sistema FV existente

• Pode ser um inversor FV Solis ou de qualquer outra marca.

• A configuração AC deve corresponder ao inversor Solis acoplado em AC:

   o O inversor monofásico 230V L-N acoplado em AC deve trabalhar com um inversor FV monofásico 230V L-N.

3.2 Modelos de inversores Solis AC-Coupled compatíveis

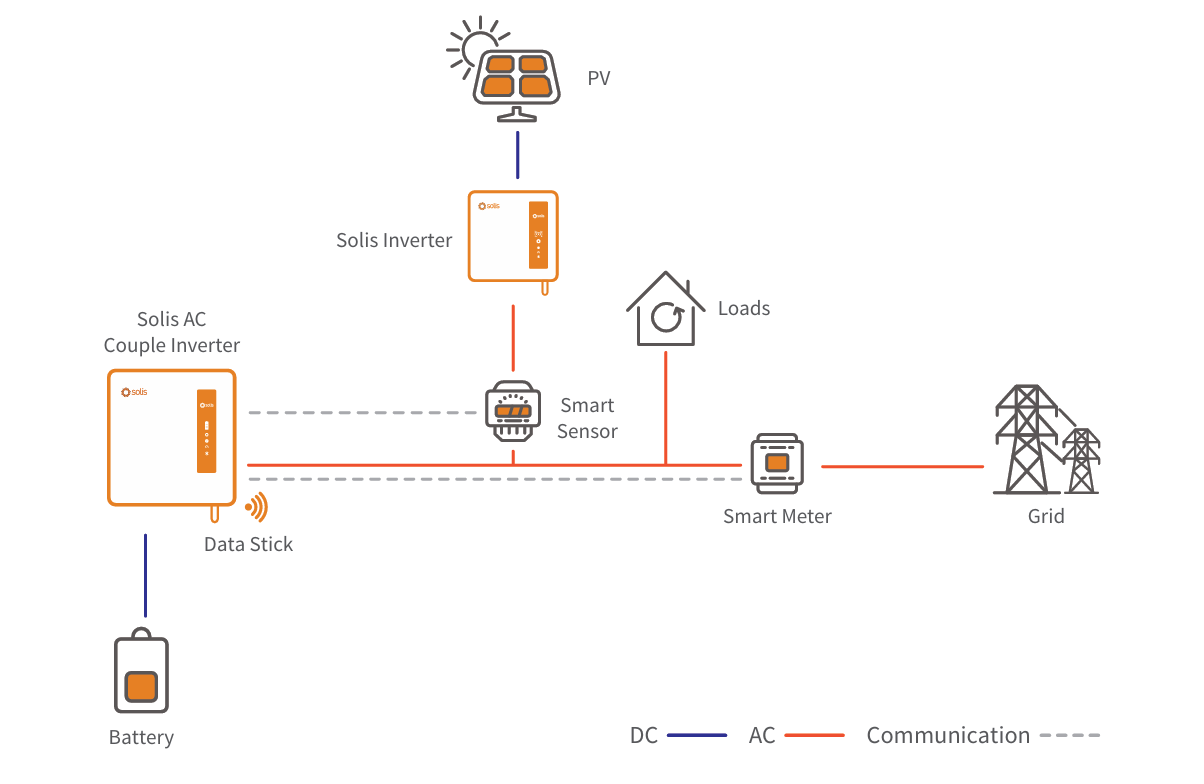

3.3 Cenário de aplicação geral

Neste cenário, o inversor Solis acoplado em AC carrega e descarrega a bateria com base nos dados do medidor inteligente.

Um sensor inteligente coleta os dados de geração do inversor FV existente e os exibe no sistema de monitoramento Solis.

Assim como no cenário FV + Híbrido, o controle de limitação de exportação em nível de sistema não está disponível.

Consulte a Seção 2.5 para mais detalhes.

4. Cenário FV + Híbrido (Acoplamento AC off-grid via controle de frequência)

Este cenário descreve a operação em microgrid sem conexão à rede pública.

As cargas são alimentadas principalmente pela geração FV, e a capacidade total do sistema é determinada pela porta de backup do inversor híbrido e pela saída do inversor FV.

Quando opera off-grid, o inversor híbrido estabelece a tensão e frequência de referência AC.

Se o inversor FV suportar a função Freq-Watt (resposta de potência à frequência), o inversor híbrido poderá ajustar a frequência de referência para controlar a geração FV,

expandindo a capacidade FV off-grid.

4.1 Requisitos do inversor FV

• Deve suportar a resposta Freq-Watt com curvas de redução configuráveis.

• A potência máxima do inversor FV deve ser inferior à capacidade da porta de backup do inversor híbrido Solis.

• A configuração AC deve corresponder (monofásico 230V L-N com monofásico, ou trifásico 400V L-L com trifásico).

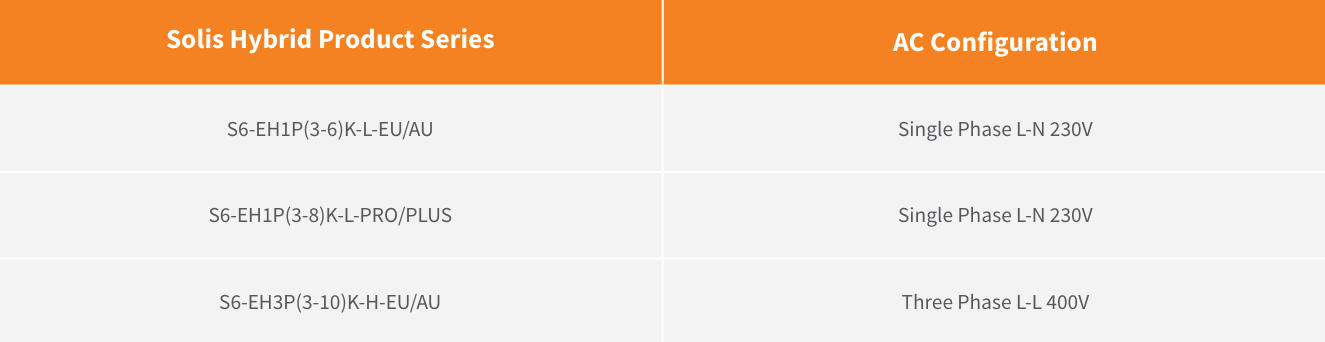

4.2 Modelos de inversores híbridos Solis compatíveis

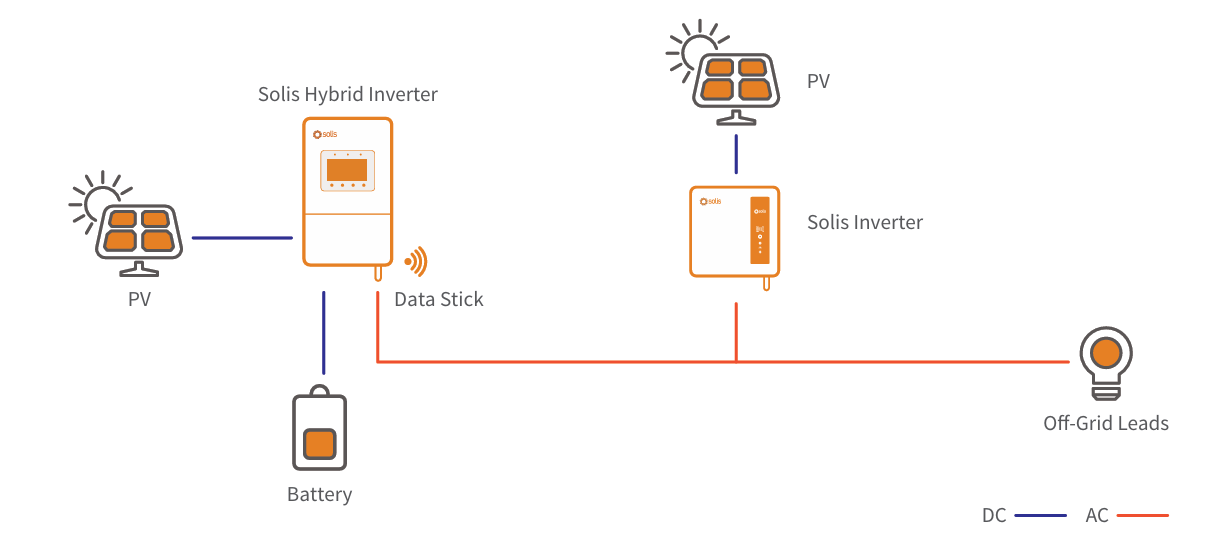

4.3 Cenário de aplicação geral

A maioria dos inversores FV conectados à rede suporta a função Freq-Watt.

Por exemplo, quando a frequência AC ultrapassa 50,2 Hz, a potência de saída é reduzida gradualmente até 0%.

Quando a frequência retorna ao normal, o inversor aumenta a potência novamente.

O inversor híbrido Solis utiliza esse comportamento ajustando a frequência da porta de backup para controlar a saída FV.

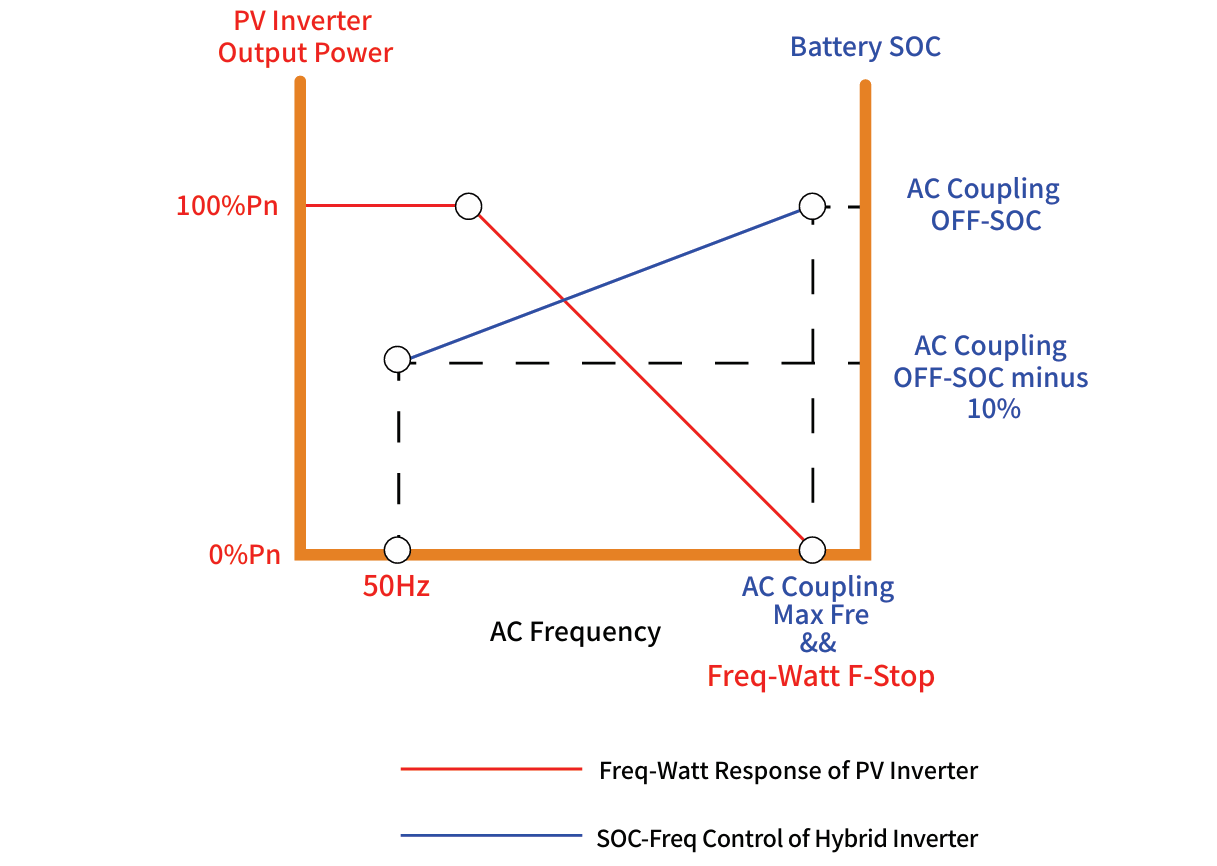

No SolisCloud, configure em Configurações de Acoplamento AC:

• AC Coupling OFF-SOC

• AC Coupling Max Frequency

Quando o estado de carga (SOC) da bateria cai 10% abaixo do OFF-SOC, o inversor aumenta a frequência,

fazendo com que o inversor FV reduza gradualmente sua geração.

Quando o SOC se recupera, a frequência é elevada ao valor de Max Frequency, evitando instabilidade no sistema off-grid causada por geração FV excessiva.

Observações:

1. Este cenário aplica-se a instalações off-grid, onde não são necessárias configurações de código de rede.

2. Confirme sempre as configurações Freq-Watt com o fabricante do inversor FV.

Entre em contato com a equipe de suporte Solis caso precise de assistência na configuração de acoplamento AC.

A Solis não se responsabiliza por danos causados por configuração incorreta de inversores de terceiros.

5. Conclusão

O acoplamento AC é uma função importante dos inversores de armazenamento de energia.

Os inversores híbridos Solis oferecem suporte completo a essa funcionalidade, tornando-se uma opção flexível e eficiente para sistemas residenciais que desejam expandir para FV + armazenamento.

Aviso de segurança

As informações acima são destinadas a profissionais elétricos qualificados e instaladores solares treinados.

A instalação de transformadores de corrente (CTs) e a configuração do inversor envolvem trabalho com sistemas elétricos energizados.

Certifique-se de seguir todas as normas e regulamentos locais de segurança.
