Solıs Semineri Bölüm 73:SolisCloud Uygulamasında CT Algılama Fonksiyonu

Yaratıcı：Ginl_mg_324 Saat：2025-11-19 17:48:00.0 Sayfa Görüntülemeleri：21

Arka Plan
Bir inverter kurulurken, müşteriler genellikle akımı ölçmek için CT (akım transformatörü) kullanır. Ancak CT’nin doğru şekilde monte edilmesi gerekir ve bazen bunun doğru yapılıp yapılmadığı net değildir.
Bu nedenle, bu Solis seminerinde CT algılama fonksiyonunu tanıtıyoruz — CT kurulumunun doğru yapılıp yapılmadığını kontrol etmeye yardımcı olan, SolisCloud uygulamasındaki basit bir araçtır.
2. Varsayılan kurulum yöntemi
CT, sistemin şebekeye bağlantı noktasındaki güç akışını izler. Eğer güç akışının şebekeye geri besleme limitini aşmak üzere olduğunu algılarsa, inverter otomatik olarak üretimi azaltır ve sınırlar içinde kalır.
Doğru kurulum için:
• CT, şebekeye bağlantı noktasındaki faz hattına monte edilmelidir.
• CT üzerindeki ok şebekeye doğru işaret etmelidir.

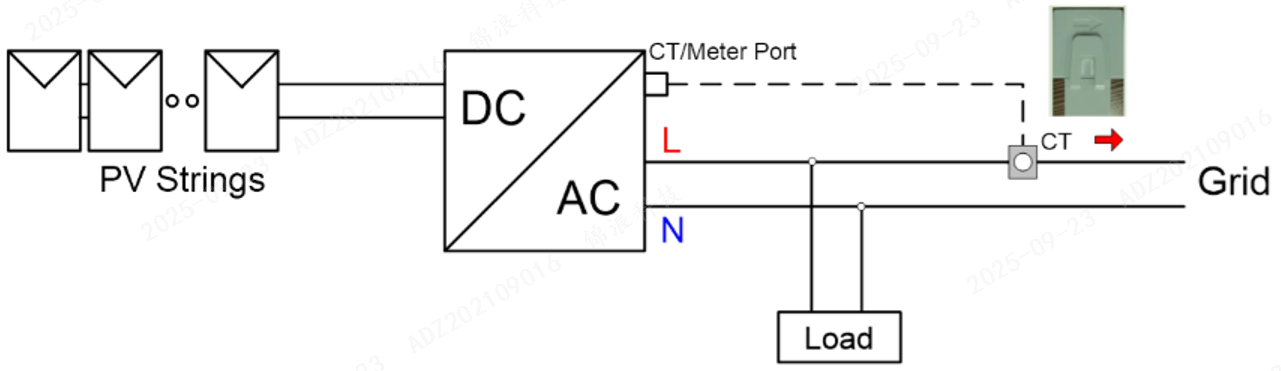

Şekil 1: CT çözümünün kablo bağlantısı

3. SolisCloud’da CT algılama fonksiyonu
CT algılama fonksiyonunu çalıştırmadan önce şu koşulların sağlanması gerekir:
1. PV girişi yok: Tüm DC kablolarını ayırın veya DC anahtarını kapatın.
2. Yük yok: İnvertere herhangi bir yük bağlı olmadığından veya bağlı yükün çevrimdışı olduğundan emin olun.
3. Batarya: Batarya bağlı kalabilir, ancak şebekeye giren veya çıkan güç ≤ 3 kW olmalıdır.
4. İnverter durumu: İnverter normal çalışıyor olmalı, şebekeye bağlı olmalı ve arıza göstermemelidir.
5. Sayaç: Sayaç şebeke tarafına kurulmalıdır.
6. CT yönü: Varsayılan olarak CT şebekeye dönük olmalıdır. Eğer ters monte edilmişse, SolisCloud ayarlarında “Ters” seçeneğini işaretleyin.

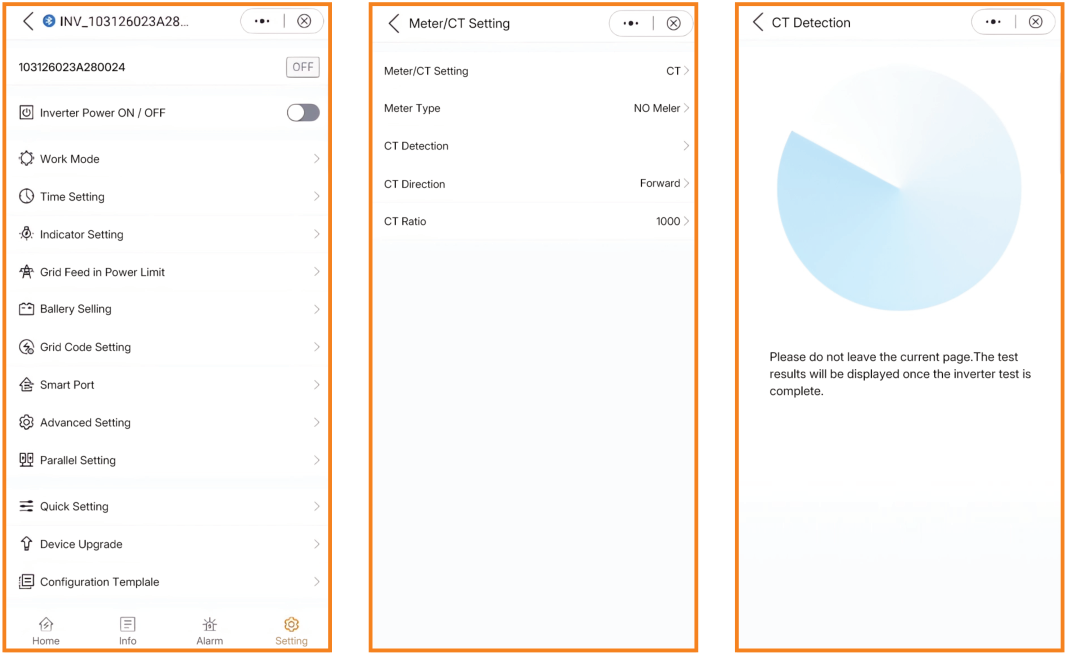

Şekil 2: CT algılama fonksiyonu

4. SolisCloud’daki sonuçlar
CT algılama çalıştırıldığında üç olası sonuç görünür:
• Kontrol edilemiyor → Saha koşulları gereklilikleri karşılamıyor. Yukarıdaki listeyi kontrol edin.
• CT normal → Kurulum doğrudur.
• CT hatası → Bir sorun var. CT’yi veya kurulumu kontrol edin.

Sonuç
CT’ler fotovoltaik sistemlerde önemli bir rol oynar: şebekeye geri besleme sınırlaması, güç regülasyonu, yük izleme ve hatta PV sistemlerinin jeneratörlerle koordinasyonu için kullanılırlar. Ancak kurulum yönünü doğru yapmak, kurulumcular için her zaman yaygın bir sorun olmuştur.
Solis uygulamasındaki CT algılama fonksiyonu, hataları daha kolay fark etmeyi ve her şeyin doğru şekilde ayarlandığını doğrulamayı sağlar — sahada zamandan tasarruf ettirir ve hataları azaltır.

Feragatname:
Yukarıdaki bilgiler, nitelikli elektrik uzmanları ve eğitimli güneş enerjisi kurulumcuları için hazırlanmıştır. CT kurulumu ve inverter konfigürasyonu, enerjili elektrik sistemleri üzerinde çalışmayı içerir. Tüm çalışmaların güvenli bir şekilde ve yerel yönetmeliklere ve standartlara uygun olarak yapıldığından emin olun.
