Solıs Semineri Bölüm 72:Solis Hibrit İnvertörler – Paralel İletişim Parametreleri Yapılandırma

İndirmek

Arka Plan
İnvertör, her enerji depolama sisteminin kalbidir. Ancak daha büyük uygulamalarda talep arttığında, tek bir invertör yeterli olmayabilir. İşte bu noktada Solis hibrit invertörlerin paralel çalışma özelliği devreye girer.
Birden fazla invertörün birlikte çalışmasına izin vererek, Solis hibrit sistemleri tek bir cihazın kapasite sınırlarını aşabilir. Bu yapılandırma, sistemin sorunsuz ve esnek bir şekilde genişletilmesini sağlar ve yedeklilik sayesinde güvenilirliği artırır. Aşamalı kurulum planlıyor veya gelecekte artacak talebi öngörüyor olun, paralel invertör sistemleri maliyet etkinliği ile teknik yetenekler arasında akıllı bir denge sunar.
Bu kılavuz, birden fazla Solis hibrit invertörün paralel olarak nasıl bağlanacağını, iletişim ve parametre yapılandırma adımlarını detaylı olarak açıklar.

Başlamadan Önce Dikkat Edilmesi Gerekenler
•    Model uyumluluğu: Paralel çalışmada yalnızca aynı model invertörler kullanılmalıdır. Örneğin, 11 kW’lık bir invertör yalnızca başka bir 11 kW modeliyle eşleştirilebilir. Farklı modellerin karışık kullanımı desteklenmez.
•    Yazılım uyumluluğu: Tüm invertörlerin aynı donanım yazılımı (firmware) sürümünde çalıştığından emin olun.
•    Maksimum cihaz sayısı: Tek bir sistemde en fazla 6 adet Solis hibrit invertör paralel bağlanabilir.
•    Veri kaydedici: Yalnızca ana invertör (Master) enerji sayacına ve veri kaydediciye bağlanır. Ancak, yazılım güncellemeleri her cihazın kendi veri kaydedicisi üzerinden ayrı ayrı yapılmalıdır.
•    Topraklama: Tüm cihazlar, potansiyel farkınıönlemek ve performansı korumak için aynı topraklama noktasına bağlanmalıdır.
•    PV girişleri: Her invertör, gerekli DC giriş gücüne uygun kendi PV kablolarına sahip olmalıdır.
•    Batarya girişleri: Tüm invertörler aynı voltaj seviyesine sahip bir batarya sistemine bağlanmalı, ancak her cihaz kendi bağlantı kablolarına sahip olmalıdır.
•    Çıkışlar: Her cihazın AC veyedek (backup) çıkışları, sağlananbağlantışemasınagöreparalelbağlanmalıdır.

Kablolama Topolojisi Diyagramı

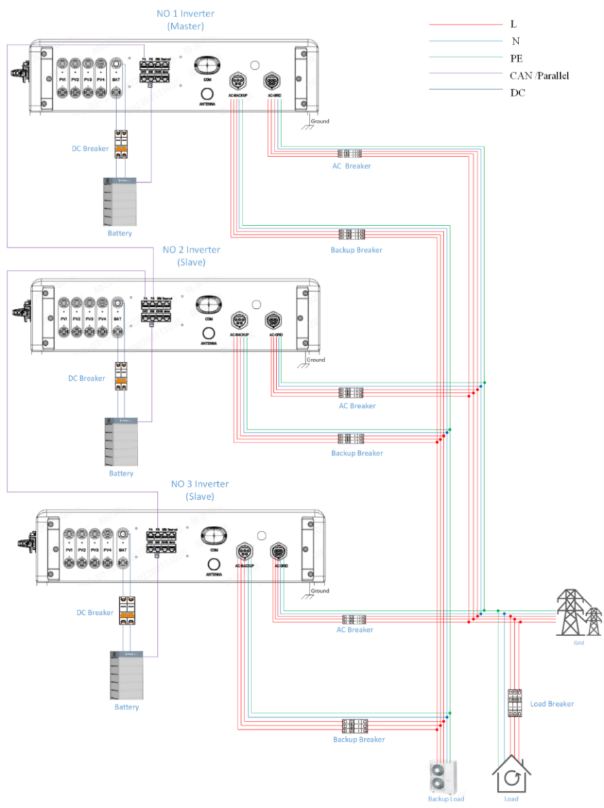

Diyagram, paralel çalışma modundaki hibrit invertörlerin genel bağlantı yapısını göstermektedir (S6 EH3P (3–10)K modeli örneği):

Şekil 1: S6 EH3P (3–10)Kparalelsistemdiyagramı

İletişim ve Parametre Yapılandırma
1.    Her invertörü ayrı ayrı test edin
Paralel çalışma moduna geçmeden önce her invertörün tek başına çalışmasını test edin. Hata veya uyarı mesajı varsa, iletişim kablolarını bağlamadan önce sorunları giderin.
2.    Paralel iletişim bağlantısı
Her Solis hibrit invertörde paralel iletişim için iki RJ45 portu bulunur — Parallel A (sol) ve Parallel B (sağ). Bu bağlantı CAN protokolüüzerinden yapılır.
Zincir bağlantı (daisy chain) yöntemi:
o    Ana invertörün (Master) Parallel-A portunu ilk yardımcı invertörün (Slave) Parallel-B portuna bağlayın.
o    Ardından ilk Slave’in Parallel-A portunu ikinci Slave’in Parallel-B portuna bağlayın ve bu şekilde devam edin.

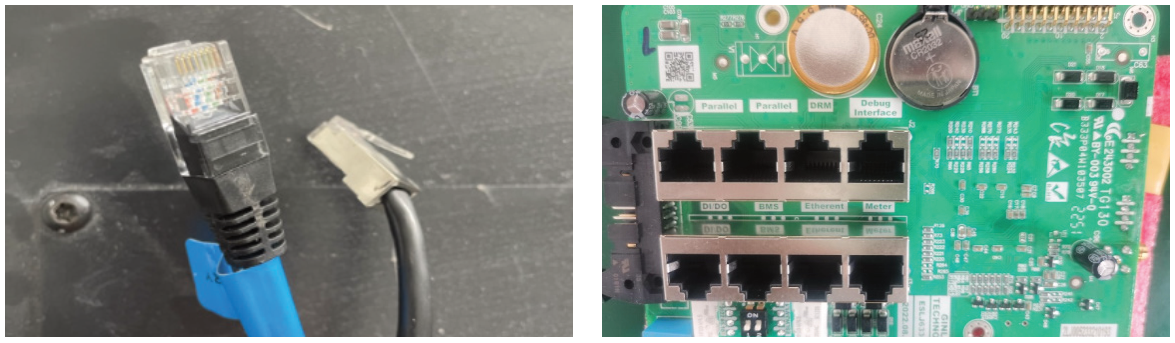

Şekil 2: RJ45 fişiŞekil 3: Paralel port

3.    Dip switch ayarları
İlk ve son invertörde Dip Switch 1 ve 2’yi ONkonumunagetirin. Ara invertörlerdeisebuanahtarlarıOFFkonumunagetirin. Örnek:

•    2 cihaz → her ikisi de ON
•    3 cihaz → birinci ve sonuncu ON, ortadaki OFF

Not: Dip Switch yukarı = ON, aşağı = OFF

Uygulamada parametre ayarları

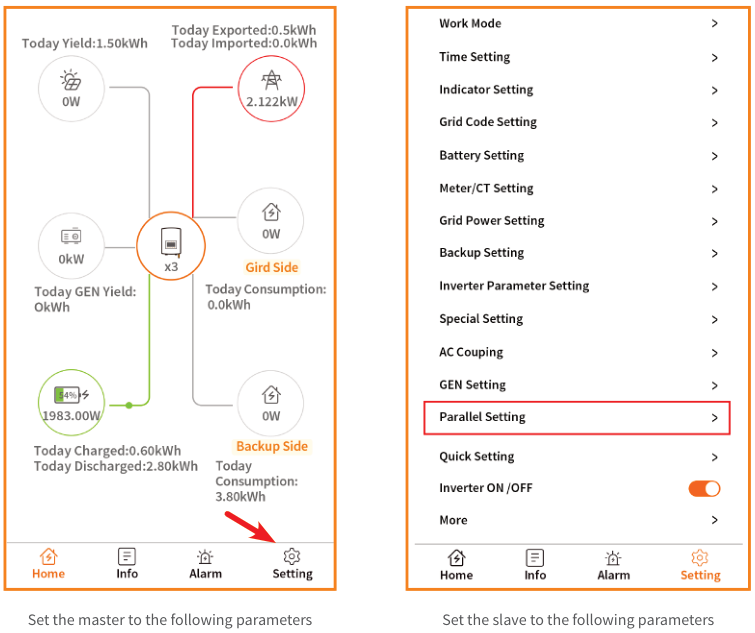

1.    SolisCloud uygulamasında Ayarlar (Setting) bölümüne girin → Paralel Ayarlar (Parallel Settings) seçeneğini seçin.

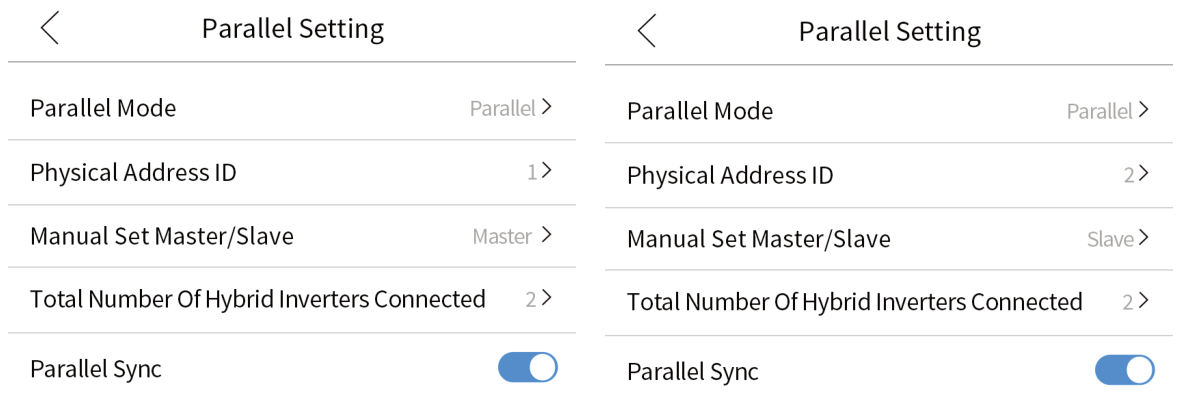

Master invertör → parametreleri aşağıdaki gibi ayarlayın       Slave invertör → parametreleri aşağıdaki gibi ayarlayın

4. Parametre ayarları
Paralel mod etkinleştirildikten sonra, yalnızca Master invertörde çalışma modu ve diğer ana parametreler ayarlanmalıdır. Bu ayarlar tüm cihazlara otomatik olarak senkronize edilir.
Benzersiz ID numaraları atayın:
•    Master invertör = ID 1
•    Slave invertörler = ID 2–N (maks. 6 cihaz)
Master invertör, tüm sistemin enerji akışı verilerini gösterir.

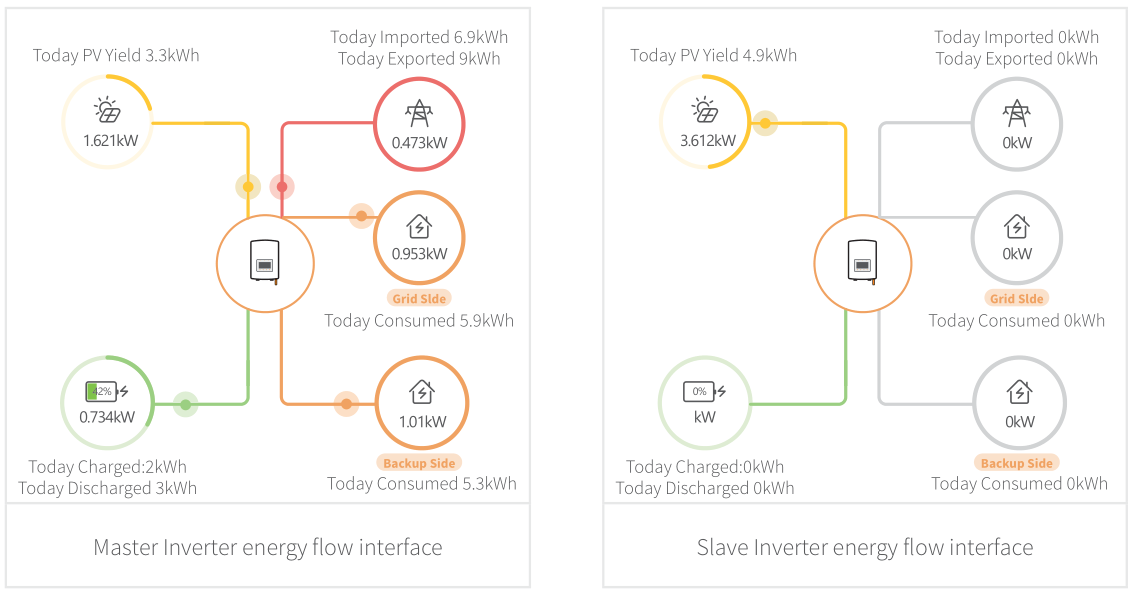

Enerji akışı ekranı– Master invertörEnerji akışı ekranı– Slave invertör

Sonuç
Solis hibrit invertörlerin paralel çalışması, enerji depolama sistemleri için esnek ve ölçeklenebilir bir çözümdür.
Küçük bir kurulumla başlayıp, sistemi gerektiğinde büyütebilir ve tüm sistemi değiştirmeden kapasite artırabilirsiniz.
Bu esneklik, bütçeyi yönetmeyi kolaylaştırır ve gelecekteki ihtiyaçlara hazırlıklı olmanızı sağlar.
