Solis Semineri Bölüm 31: İnverter "G-PHASE" Alarm Çözünürlüğü

Yaratıcı：Solis Saat：2021-11-15 11:15:41.0 Sayfa Görüntülemeleri：238

Arka plan

Fotovoltaik sistemlerde, şebeke tarafı sorunlarının bir sonucu olarak hatalar meydana gelebilir. Bir solar PV sisteminin ve şebekenin çalışmasının kritik bir bileşeni olarak, inverterler şebeke sorunlarına karşı son derece hassastır ve hızlı bir şekilde yanıt verir. Şebeke dengesizliği hataları, yaygın olmamakla birlikte, eviricileri, fotovoltaik sistemleri ve hatta bazen yükleri kolayca etkileyebilir.

Bu Solis seminerinde, fotovoltaik sistemlerde oluşan "şebeke dengesizliği" veya G-PHASE hatalarını ve bunların nasıl çözüleceğini tartışacağız.

Hata Tanımı

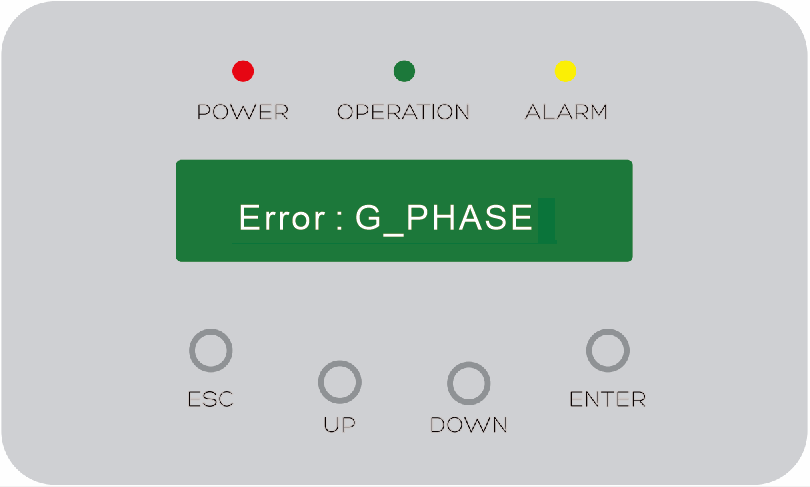

Başlangıçta, toprak invertörü şebekenin durumunu belirleyecektir. Şebeke fazı dengeli değilse, evirici bağlantıyı kesecek ve "G FAZI" hatasını gösterecektir.

"G-FAZI" Hatalarının Nedenleri

1. Şebeke tarafında voltaj dengesizliği

Şebeke dengesizliği, evirici şebeke voltajını sürekli olarak izleyeceğinden, evirici için bu alarmı tetikleyen kritik bir sorundur. Şebekenin üç fazlı dalga biçimi anormal olduğunda, evirici anında geri bildirim sağlar ve şebekeden ayrılır.

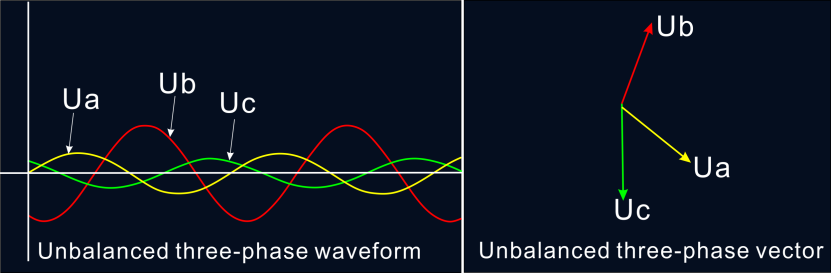

Şekil 1. Elektrik şebekesi dengesiz olduğunda dalga şekli diyagramı

2. Şebeke üzerinde etkisi olan ve şebekenin kararsız olmasına neden olan büyük ölçekli ekipman kullanımda

İnverterler, endüstriyel alanlarda PV sistemleri kurulduğunda, şebeke aşırı gerilimi, şebeke dengesizliği ve şebeke dengesizliği gibi şebeke alarmlarına karşı daha hassastır. Bunun nedeni, büyük akım ekipmanının çalışmasının, invertörün şebeke üzerinden çalışması üzerinde bir etkisi olmasıdır.

Şekil 2. Çeşitli yük şoklarından kaynaklanan şebeke sorunları

Çözüm:

Şebekenin üç fazlı voltajının ve dalga biçiminin normal olduğunu doğrulamak için bir osiloskop kullanın. Değilse, dalga formunu kaydedin ve yardım için yerel Solis teknik destek ekibinizle iletişime geçin.

İnvertörle İlgili Olası Nedenler

1. AC kablosu yanlış bağlanmış

Kurulum işlemi sırasında, yanlış bağlanan kablolar nedeniyle hatalar meydana gelebilir ve güç enjeksiyon işlemi sırasında faz dengesizliğine neden olabilir.

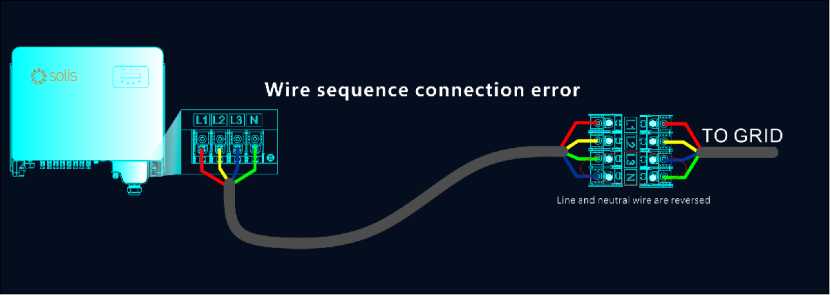

Şekil 3. Kablo sırası bağlantı hatası

Çözüm:

AC kablosunu yeniden bağlayın ve kablolama sırasını kontrol edin.

2. PV sisteminde kullanılan AC kablosu uygun olmaması

Tasarım sürecinde düşük kaliteli malzemeden yapılmış düşük kaliteli veya küçük çaplı bir AC kablosu gibi uygun olmayan bir kablo seçilirse, bu sorunlara neden olabilir. Sistemin mevcut ısıtma etkisinden dolayı sistem kablonun metali ile temas edecektir. Film deforme olur ve kararır ve empedans önemli ölçüde farklıdır, bu da dengesiz üç fazlı voltajın ortaya çıkmasına ve invertörden bir alarma neden olur.

Çözüm:

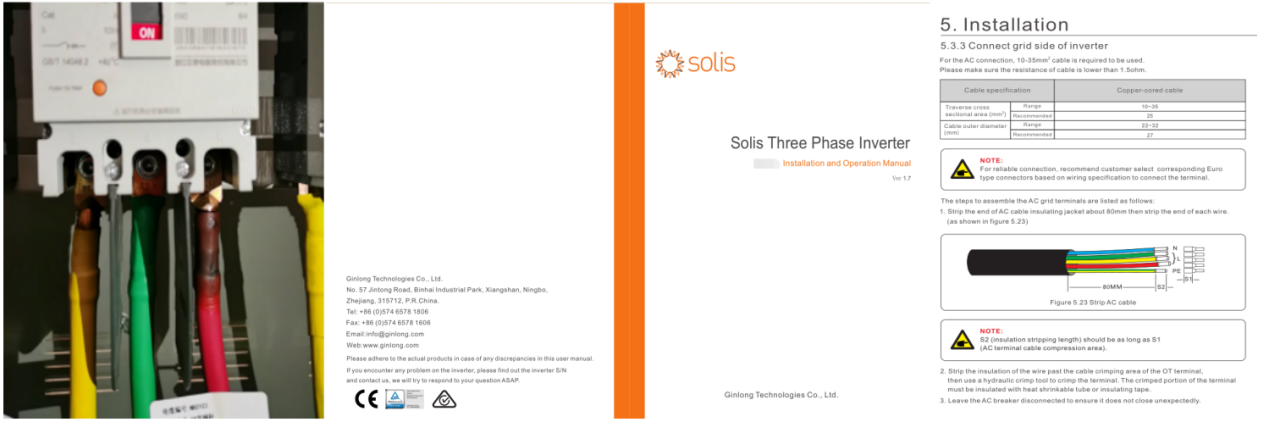

Doğru kablo seçimi ve teknik özellikler için lütfen Solis invertörünüzle birlikte verilen kılavuza bakın.

3. Sürücünün AC terminaline zayıf temas etmesi

Bu alarm ayrıca, invertörün AC terminalinde gevşek bir kablo veya zayıf bir kurşun kontağı gibi bir sorun olduğunda da çalacaktır. Tavsiyemiz inverterin AC terminalini değiştirmenizdir. Yerel Solis servis ekibiniz bu konuda size yardımcı olabilir.

Özet

G faz hatası nadir görülen bir durum olsa da sistemin kapanmasına ve güç üretimini etkilemesine neden olacaktır. Sonuç olarak, bir güneş fotovoltaik sisteminde bu arıza meydana geldiğinde, sistem arıza süresini en aza indirmek için derhal ele alınmalıdır. Sağlanan çözümlere uyun ve gerekirse sistemi normal çalışma koşullarına geri döndürme konusunda yardım için yerel Solis destek ekibinizle iletişime geçin.

Başka sorularınız varsa, lütfen Solis teknik desteğe başvurun veya www.solisinverters.com/aftersales.html adresini ziyaret edin.

Solis, küresel bir servis ağı ile dünyanın en büyük ve en deneyimli dizi inverter üreticilerinden biridir.
