Séminaire de Solis Épisode 38 : Conseils d’installation pour éviter que l’onduleur ne soit trempé dans l’eau

Contexte

Pendant l'enquête sur place, il peut y avoir un problème de défaillance d'onduleur causé par une infiltration d'eau. Parfois, de l'eau s'infiltre encore après le remplacement par une machine neuve, cela nécessite une enquête pour tirer au clair la cause de l'infiltration d'eau dans l'installation.

Guide de dépannage

L'indice de protection de l'onduleur est IP65 ou IP66, et l'essai d'étanchéité à l'air a été effectué à sa sortie d'usine. Il peut donc être utilisé à l'extérieur et peut être exposé à la pluie. La résistance globale à l'eau est extrêmement élevée, cependant, pendant le processus d'installation, une construction irrégulière peut toujours faire entrer de l'eau dans la machine. Ce séminaire de Solis présentera les précautions à prendre pendant le processus d'installation de l'onduleur.

1. Vis de la porte de l'onduleur non serrées, provoquant l'entrée d'eau

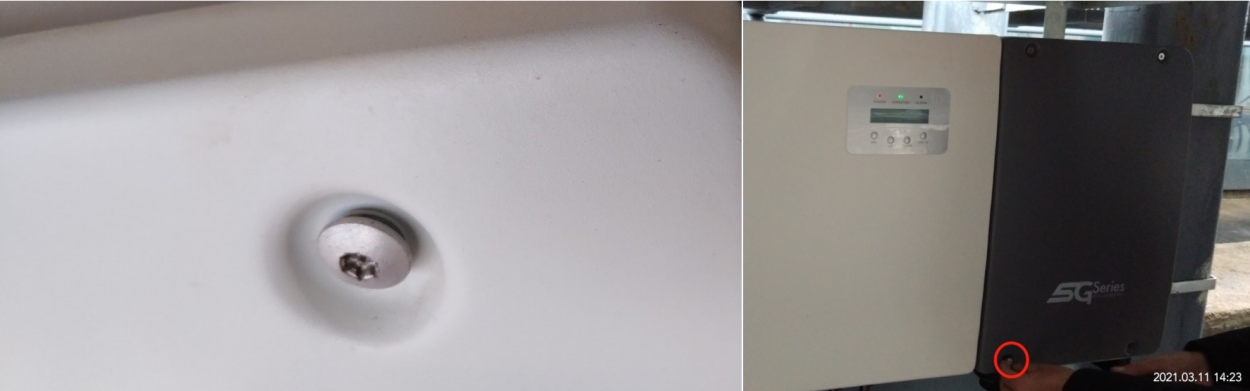

Pour certains onduleurs, il faut ouvrir le boîtier lors de l'installation des câbles CA. Si les vis ne sont pas suffisamment serrées pendant le processus d'installation, l'étanchéité à l'air de l'équipement sera affectée et de l'humidité peut pénétrer.

Suggestion : Vérifiez si toutes les vis du panneau de porte du compartiment de maintenance sont bien serrées. Sinon, l'eau de pluie peut entrer dans l'onduleur par l'espace. Assurez-vous que toutes les vis sont bien serrées.

2. Trous d'entrée RS485/AC mal bouchés, etc., provoquant l'infiltration d'eau

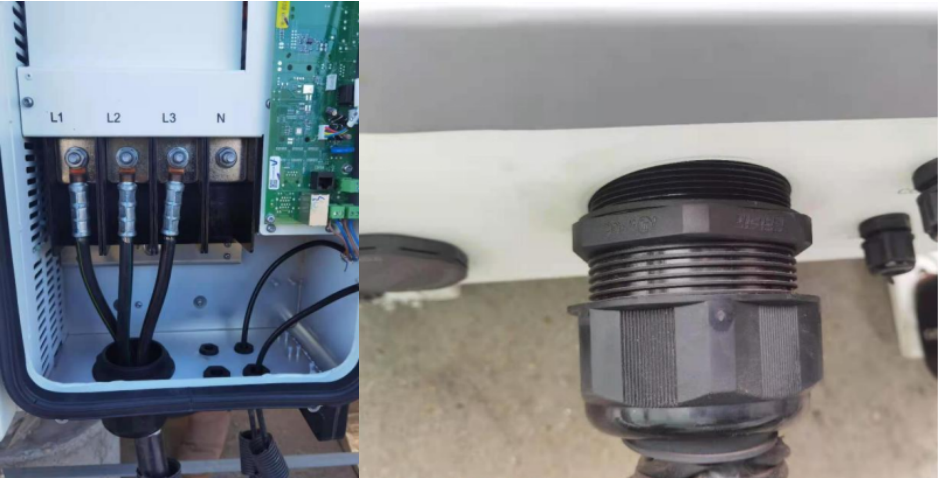

Lors de l'installation des câbles de communication et CA sur l'onduleur, s'il y a un problème avec le bouchage du trou d'entrée de câble, cela provoquera également l'entrée d'eau dans l'onduleur.

Suggestion : Vérifiez si le trou d'entrée de câble est bien bouché et si la tête PG (de bouchage) est manquante. Dans les installations à bas niveau, l'eau de pluie peut éclabousser dans l'onduleur lorsqu'il pleut, ou l'onduleur peut être trempé dans l'eau. Il peut également y avoir des problèmes de condensation dans les environnements humides. Assurez-vous que le trou d'entrée de câble est bien bouché et ne laissera pas l'eau entrer.

3. Entrée d'eau par le manchon extérieur du câble

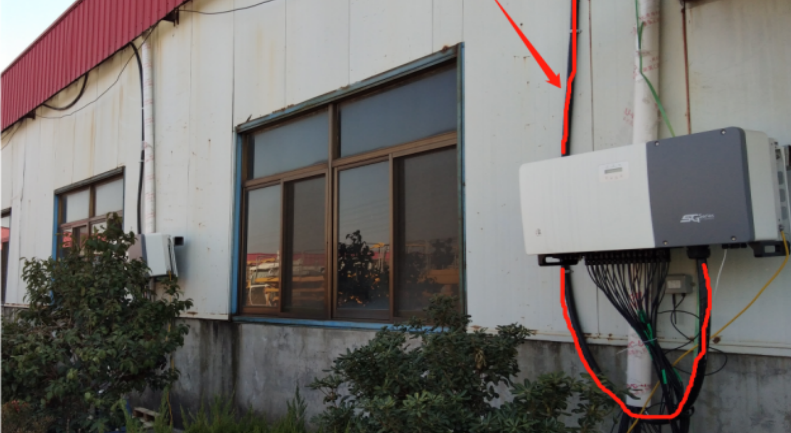

Pendant l'installation et la construction de la centrale photovoltaïque, des traversées sont utilisées pour les lignes de communication, les câbles CA, les câbles de terre, etc. Une extrémité de la traversée s'étend dans le compartiment de câblage et l'autre extrémité est située sur le toit. Il est situé à une position plus haute et dispose des ouvertures (comme le principe du raccord en forme de U). Lorsqu'il pleut ou qu'il y a de l'eau autour, l'eau s'écoulera dans l'onduleur à travers la traversée.

Suggestion : Retirez une partie de la traversée externe au niveau du trou d'entrée de fil du compartiment de câblage et empêchez la traversée d'entrer directement dans l'onduleur. Cela empêchera l'eau de pluie de s'écouler dans l'onduleur.

4. Emplacement inadéquat du site d'installation de l'onduleur, faisant tremper la machine dans l'eau

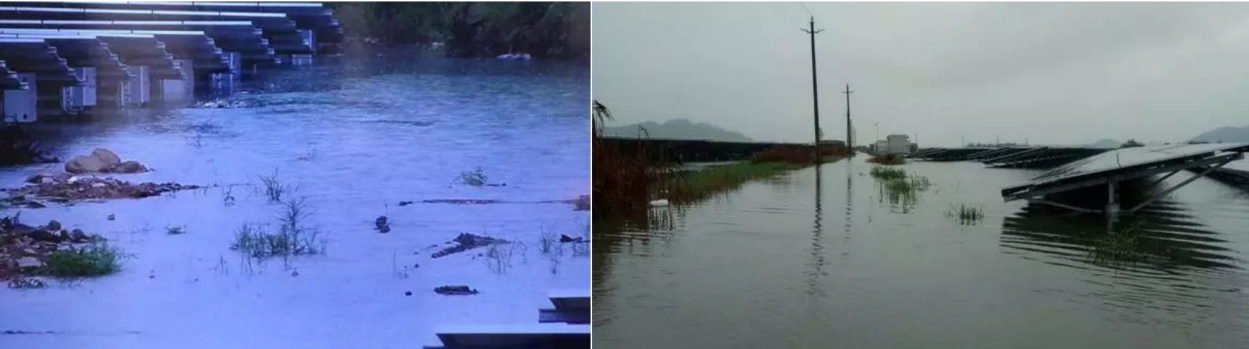

Les emplacements d'installation de certaines centrales photovoltaïques se trouvent dans un terrain de basse altitude où l'eau s'accumule facilement pendant la saison des pluies, provoquant l'entrée d'eau dans l'onduleur. De même, au début de la phase de construction, avant l'installation de l'onduleur, ne stockez pas l'onduleur à l'extérieur sans aucune mesure de protection.

Suggestion : installez l'onduleur sur un terrain élevé ou effectuez des travaux d'assainissement dans la zone d'installation de l'onduleur afin d'éviter l'accumulation d'eau. De plus, il est recommandé de stocker les onduleurs à l'intérieur avant l'installation et la construction.
