Séminaire de Solis, Épisode 43 : Types de systèmes de stockage d’énergie résidentiels

Contexte

La technologie de stockage d'énergie au monde s'est développée rapidement et est maintenant largement adoptée aux États-Unis, en Europe, en Australie et dans d'autres régions du monde. Cela est stimulée par la hausse continue des prix de l'électricité ainsi qu'au soutien politique du gouvernement. La plupart des systèmes de stockage d'énergie se reflètent dans l'application de systèmes solaires résidentiels + stockage d'énergie.

Ce séminaire de Solis mettra l'accent sur les différents types et caractéristiques des systèmes solaires résidentiels communs + stockage d'énergie.

1 Système solaire résidentiel hybride + stockage d'énergie

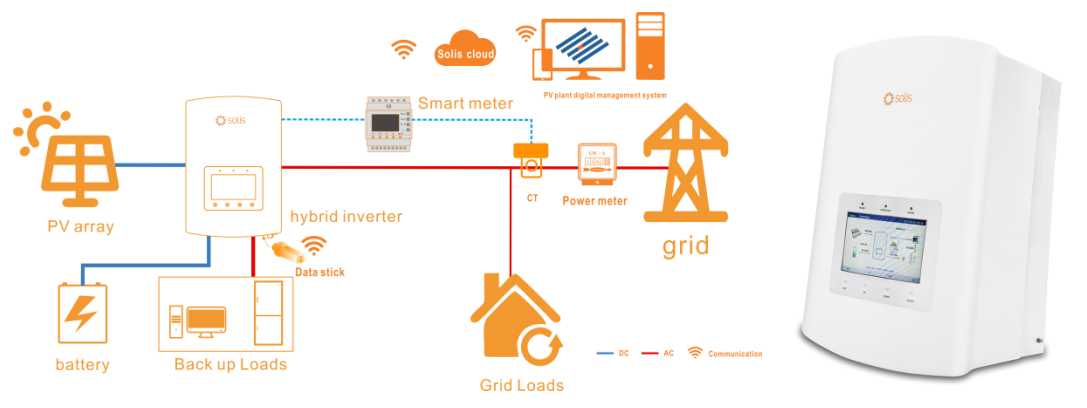

Structure du système – monophasée de Solis

Un système solaire hybride + stockage d'énergie est constitué principalement de panneaux solaires, de batteries, d'onduleur(s) hybride(s), de charges connectées au réseau et de charges de secours (critiques). Le système peut charger directement la batterie à partir de l'énergie solaire par la conversion CC-CC et peut également réaliser la conversion CC-CA bidirectionnelle pour la charge et la décharge de la batterie.

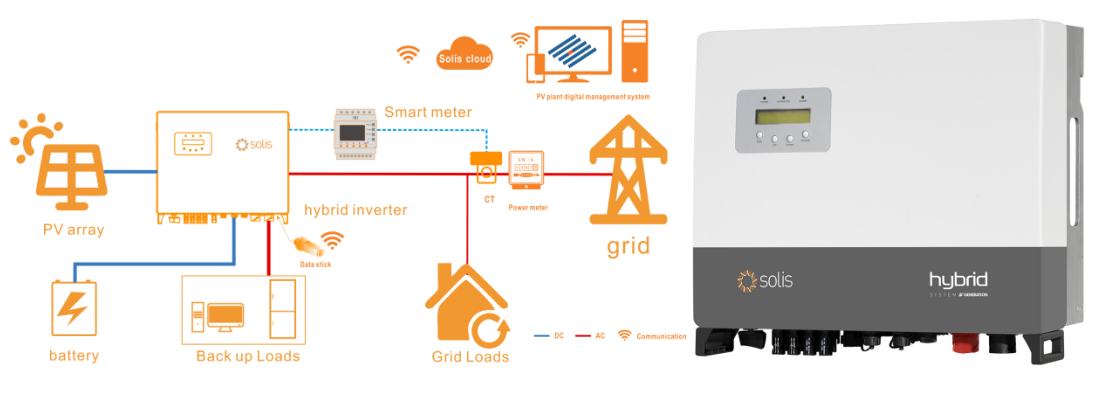

Structure du système –triphasée de Solis

Logique de fonctionnement

Pendant la journée, l'énergie solaire est d'abord fournie aux charges et puis utilisée pour charger la batterie. Après cela, toute énergie excédentaire peut être injectée dans le réseau. Pendant la nuit, la batterie se décharge pour alimenter les charges domestiques, avec les besoins d'alimentation électrique supplémentaire complétés par le réseau. Si le réseau tombe en panne pour une raison quelconque, le système fournira de l'énergie aux charges critiques connectées. De plus, le système prend en charge les temps de charge et de décharge définis par l'utilisateur pour répondre à la demande d'électricité de l'utilisateur ou bénéficier de tarifs flexibles.

Caractéristiques du système

Ø Installation facile et pratique.

Ø Un contrôle intelligent peut être réalisé pour répondre à la demande d'électricité de l'utilisateur

Ø Fourniture aux utilisateurs d'une alimentation électrique de secours en cas de panne de courant

2 Système solaire résidentiel couplé en CA + stockage d'énergie

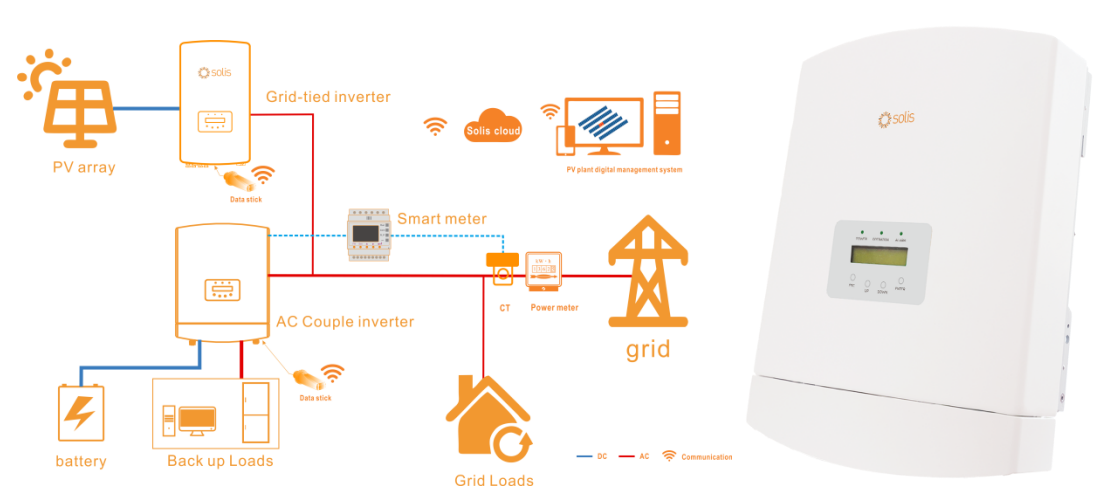

Structure du système

L'énergie solaire couplée en CA + stockage d'énergie est la solution pour tous les systèmes solaires PV existants cherchant à mettre à jour vers le stockage d'énergie. La structure de ce système est constituée principalement de modules solaires, d'onduleur(s) existant(s) connecté(s) au réseau, d'onduleur(s) de stockage d'énergie couplé(s) en CA, de batteries, de charges connectées au réseau et de charges de secours (critiques). Le système utilise le couplage CA pour transformer le système PV de base connecté au réseau en une solution de stockage d'énergie via le côté CA.

Logique de fonctionnement

Sa logique de fonctionnement est la même que celle de l'onduleur hybride. Pendant la journée, l'énergie solaire est d'abord fournie à la charge et puis utilisée pour charger la batterie, et enfin l'énergie excédentaire peut être injectée dans le réseau. Pendant la nuit, la batterie se décharge pour alimenter les charges, toute pénurie d'énergie est complétée par le réseau. En cas de panne du réseau, la batterie fournira de l'énergie aux charges critiques. Le système prend également en charge les temps de charge et de décharge définis par l'utilisateur pour répondre à la demande d'électricité ou bénéficier de tarifs flexibles.

Caractéristiques du système

Ø Un système existant connecté au réseau peut être mis à jour vers un système de stockage d'énergie avec un investissement extrêmement faible

Ø Fourniture aux utilisateurs d'une protection de l'alimentation pendant les coupures de courant ou les pannes de réseau

Ø Compatible avec les onduleurs solaires connectés au réseau de différents fabricants

Ø Prise en charge possible de multiples unités en parallèle pour l'extension du système

3 Système solaire résidentiel hors réseau + stockage d'énergie

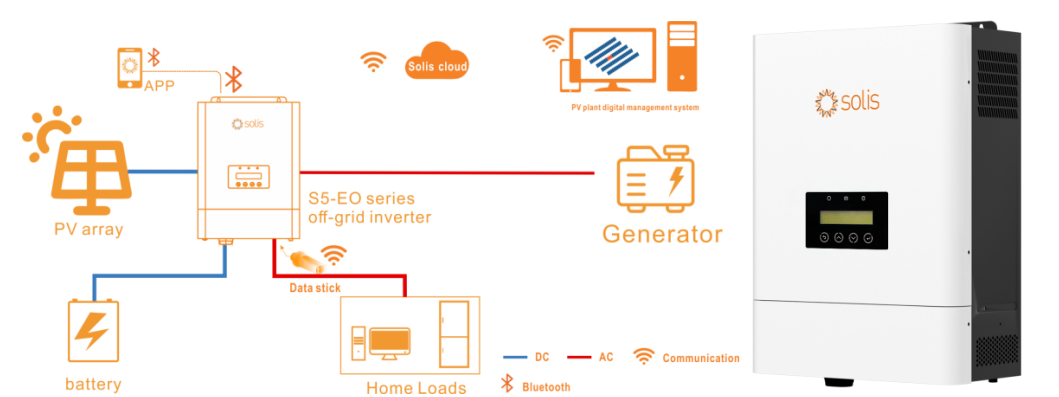

Structure du système

Ce système solaire hors réseau + stockage d'énergie est constitué principalement de panneaux solaires, de batteries, d'onduleur(s) de stockage d'énergie hors réseau, de charges et peut également être connecté à des générateurs diesel. Ce système sera principalement utilisé dans les régions où le réseau n'est pas fiable ou où il n'y a pas de réseau électrique du tout. Le système peut charger directement la batterie à partir de l'énergie solaire par la conversion CC-CC et peut également réaliser une conversion CC-CA bidirectionnelle pour la charge et la décharge de la batterie.

Logique de fonctionnement

Pendant la journée, l'énergie solaire est d'abord fournie aux charges et puis utilisée pour charger la batterie. Pendant la nuit, la batterie se décharge pour alimenter les charges, de plus, le générateur diesel alimentera la charge en cas d'alimentation électrique supplémentaire requise.

Caractéristiques du système

Ø Répondre à la demande quotidienne d'électricité dans les régions sans réseau électrique

Ø Capable d'être combiné avec un générateur diesel pour alimenter la charge ou charger la batterie

Ø De multiples unités peuvent être combinées en parallèle pour former un système d'alimentation et de stockage d'énergie monophasé/triphasé de grande capacité.

Résumé

Solis dispose d'une large gamme de produits d'onduleurs de stockage d'énergie résidentiels et peut proposer des solutions ciblées pour chaque type de système de stockage d'énergie en fonction des besoins de votre région.

Pour les types de systèmes de stockage d'énergie mentionnés dans le présent article, les produits de Solis peuvent prendre en charge plusieurs extensions parallèles qui augmentent la capacité du système de stockage d'énergie pour augmenter la capacité de charge.

Pour plus d'informations, veuillez visitez le site Web de Solis :www.solisinverters.com
