1. Contesto

Quandosiaggiorna un impiantofotovoltaico (PV) connessoalla rete esistente per aggiungere un sistema di accumulo, è possibileintegrare un inverter ibrido o un inverter accoppiato in AC. Questo forma un sistemaaccoppiato in AC.

La presenteguidaspiegagliscenari di applicazionegeneralidell'accoppiamento AC con iprodotti Solis.

2. Scenario PV + Ibrido

2.1 Requisiti del sistema PV esistente

•    Puòessereun inverter Solis o un inverter PV di un altromarchio.

•    La configurazione AC devecorrispondere a quelladell'inverteribrido Solis aggiunto:

　　o    Inverter ibridomonofase 230 V L-N compatibile con inverter PV monofase 230 V L-N.

　　o    Inverter ibridotrifase 400 V L-L compatibile con inverter PV trifase 400 V L-L.

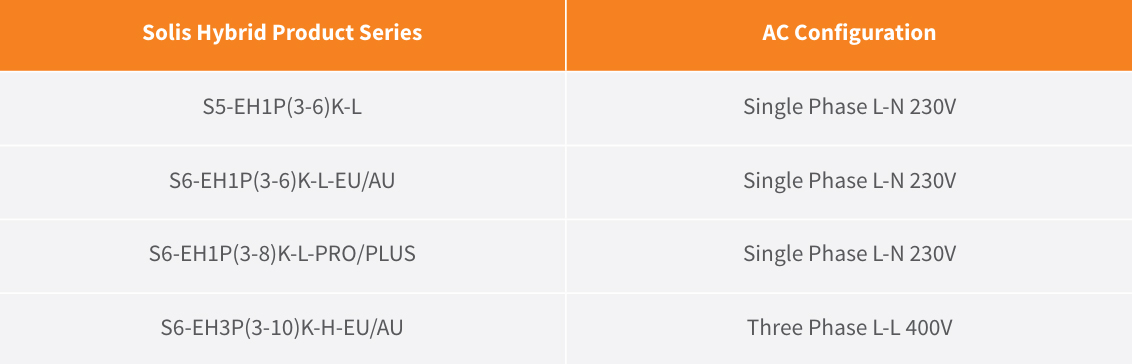

2.2 Modelli di inverter ibrido Solis supportati

2.3 Scenario applicativogenerale

L'inverteribrido Solis carica o scaricadinamicamente la batteria in base aidaticomplessivirilevati dal contatoreintelligente (smart meter).

Segue la logicadell'autoconsumo, tenendocontodellecondizioni operative siapropriechedell'inverter PV esistente.

Nota: I dati di generazionedell'inverter PV esistentenonsarannovisibilinelsistema di monitoraggio Solis.

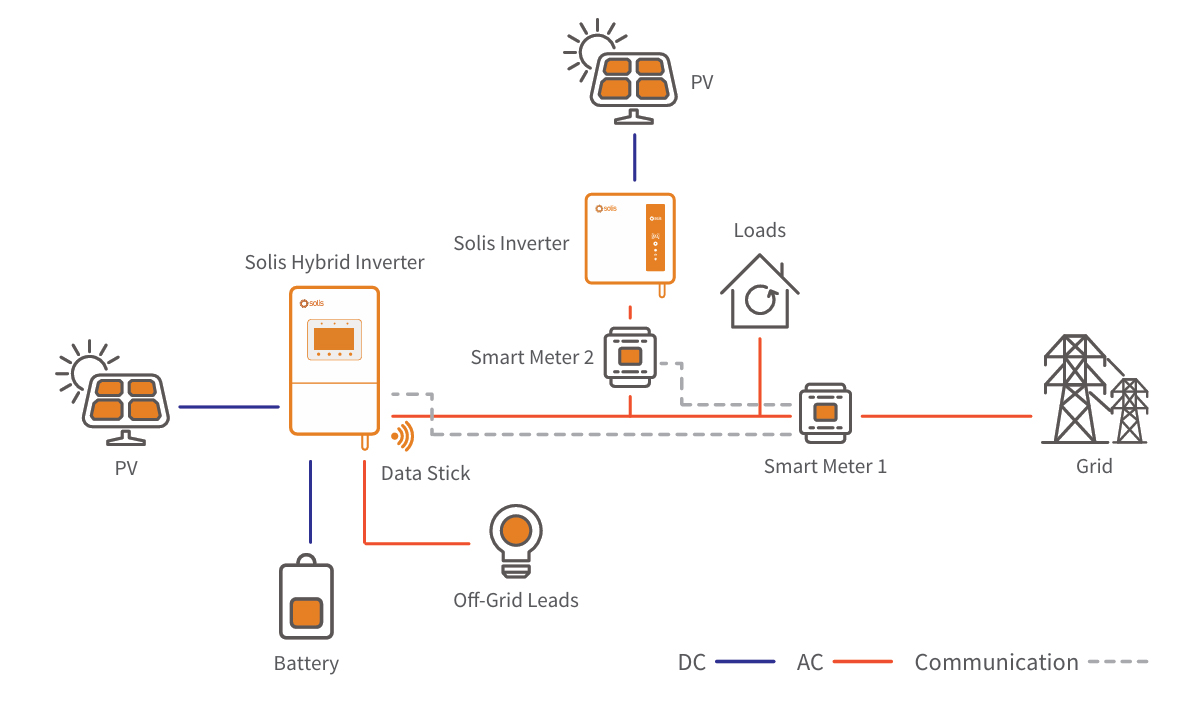

2.4 Scenario con doppiocontatore (Dual Meter)

In questaconfigurazione, l'inverteribrido Solis carica/scarica la batteriautilizzandoidatidelContatoreIntelligente 1, mentreilContatoreIntelligente 2raccoglieidati di generazionedell'inverter PV esistente e li mostranelsistema di monitoraggio Solis.

Requisiti:

•    Sonosupportatisolo icontatoriEastron.

•    Il Contatore 1 deveaverel'indirizzo slave 01 (predefinito) e ilContatore 2 l'indirizzo02.

　　o    I contatoriEastrontrifasepossonoessereconfiguratidirettamentetramiteil display LCD.

　　o    I contatoriEastronmonofasepotrebberorichiedere software specifico e unadattatoreRS485–USB per la configurazione.

•    Nell'inverteribrido Solis, nelleimpostazionidelcontatore, selezionare“PV+Grid”.

•    Ildatalogger Solis deveessereaggiornatoall'ultimaversione firmware per supportare la lettura a doppiocontatore.

2.5 Considerazionisulcontrollodell'esportazione

Ilcontrollodell'esportazione a livello di sistema non è ancoradisponibile, né nello scenario generale né in quello con doppiocontatore.

•    Esportazione zero (0 W): non è possibilepoiché non c'ècomunicazionetral'inverteribrido Solis e l'inverter PV esistente. Quando la batteria è completamentecarica, l'energia PV in eccesso non puòessereassorbita.

•    Esportazioneparziale (xx W): è possibile se illimite di esportazione (xx) è superioreallapotenzamassimadell'inverter PV esistente. In questocaso, impostareilcontrollodellapotenza in esportazionedell'inverteribrido Solis in modocorrispondente.

Esempio: se l'inverter PV è allamassimapotenza, l'inverteribrido Solis puòridurre la propriapotenza a 0 W per mantenerel'esportazionetotaleentroillimiteimpostato.

3. Scenario PV + Accoppiamento AC

3.1 Requisiti del sistema PV esistente

•    Puòessereun inverter Solis o di un altromarchio.

•    La configurazione AC devecorrispondere a quelladell'inverter Solis accoppiato in AC:

　　o    L'invertermonofase 230 V L-N accoppiato in AC funziona con un inverter PV monofase 230 V L-N.

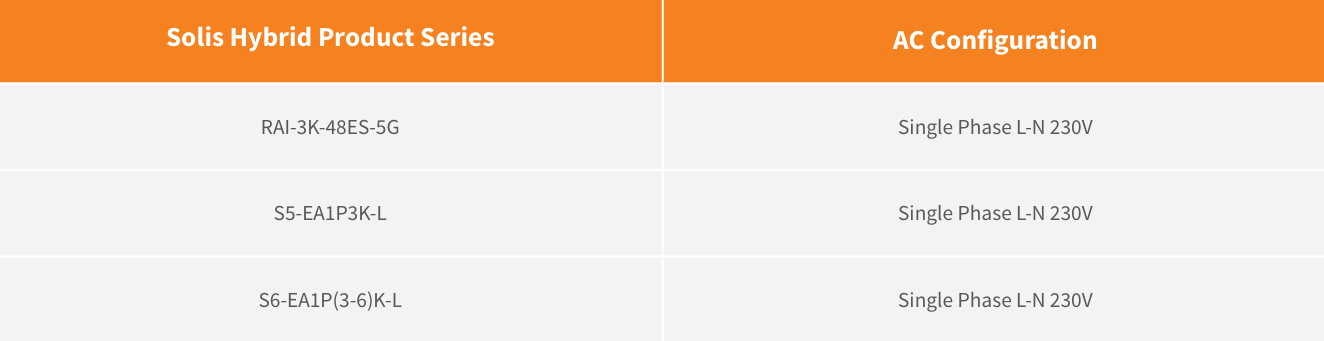

3.2 Modelli di inverter Solis AC-Coupled supportati

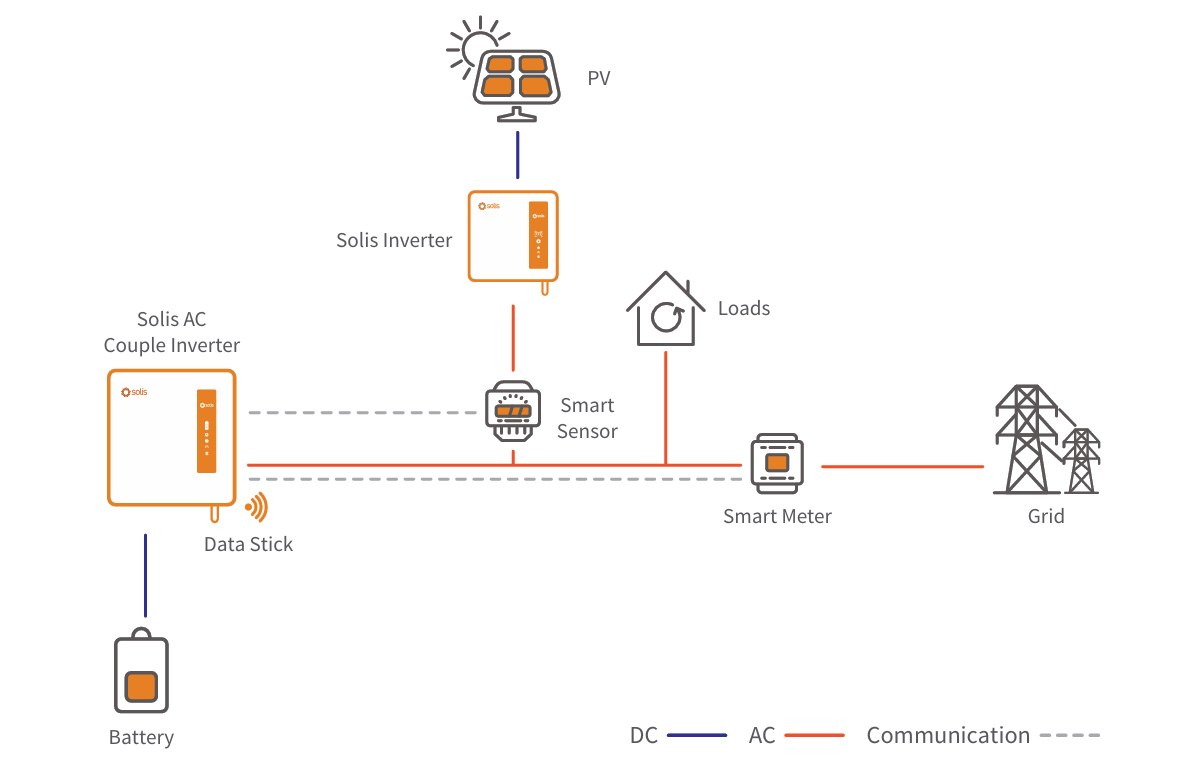

3.3 Scenario applicativogenerale

In questaconfigurazione, l'inverter Solis accoppiato in AC carica o scarica la batteria in base aidatidelcontatoreintelligente.

Unsensoreintelligenteraccoglieancheidati di generazionedell'inverter PV esistente e li visualizzanelsistema di monitoraggio Solis.

Come nello scenario PV + Ibrido, ilcontrollodell'esportazione a livello di sistema non è disponibile.

Vedere la sezione 2.5 per ulterioridettagli.

4. Scenario PV + Ibrido (Accoppiamento AC Off-Grid tramiteControllo di Frequenza)

Questo scenario descriveunfunzionamentooff-grid in microrete, senzasupportodalla rete pubblica.

I carichivengonoalimentatiprincipalmentedallaproduzionefotovoltaica, e la capacitàtotaledelcarico è determinatadallacapacitàdellaporta di backupdell'inverteribrido e dallapotenza in uscitadell'inverter PV.

Durante ilfunzionamento off-grid, l'inverteribridostabilisce la tensione e la frequenza AC di riferimento.

Se l'inverter PV supporta la rispostaFreq-Watt (frequenza-potenza), l'inverteribridopuòregolare la frequenza di riferimento per controllare la potenzafotovoltaica, espandendocosì la capacità off-grid.

4.1 Requisiti per l'inverter PV

•    Devesupportare la rispostaFreq-Watt, con curve di deratingconfigurabili.

•    La potenzamassimadell'inverter PV deveessereinferioreallacapacitàdellaporta di backup dell'inverteribrido Solis.

•    La configurazione AC devecorrispondere (monofase 230 V L-N con monofase, o trifase 400 V L-L con trifase).

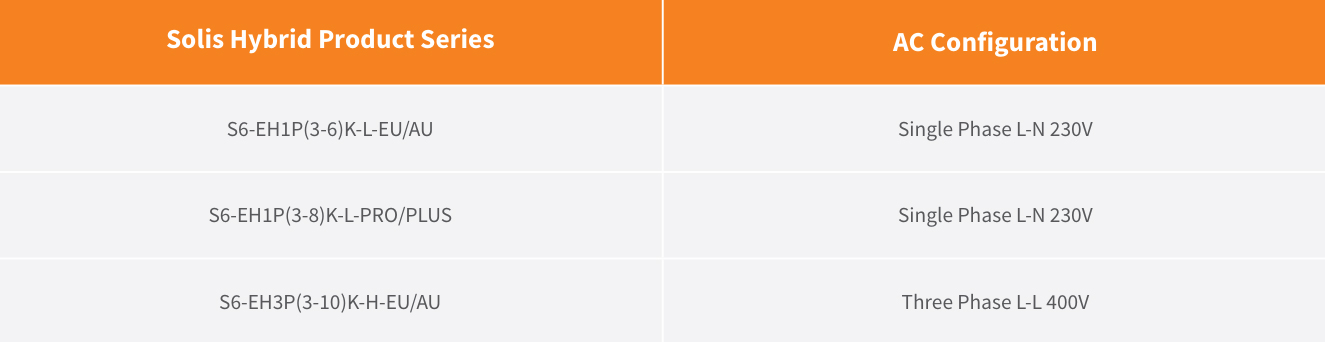

4.2 Modelli di inverter ibrido Solis supportati

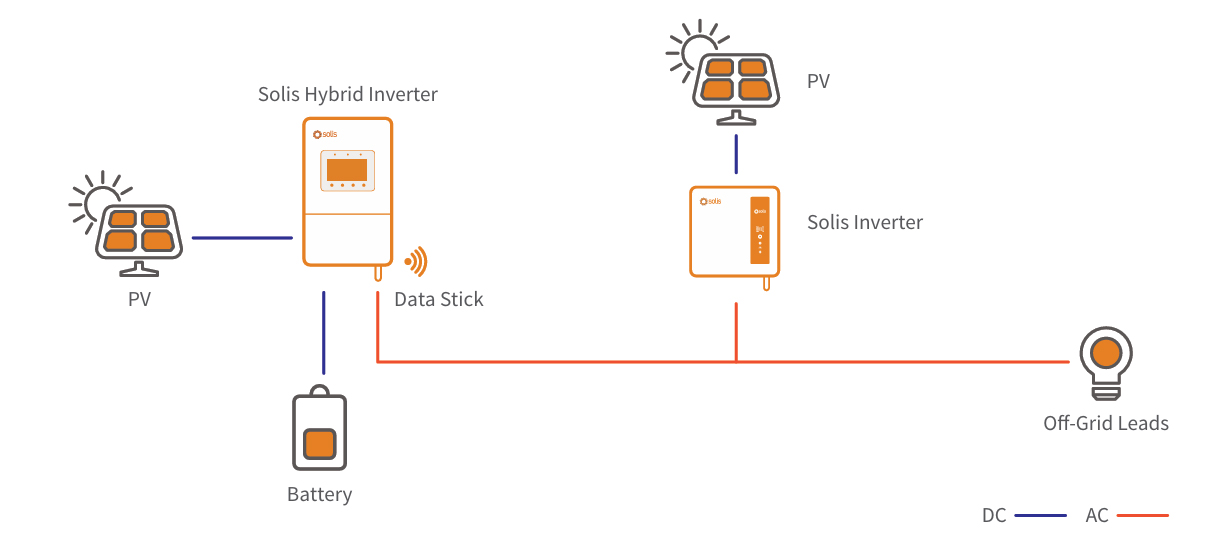

4.3 Scenario applicativogenerale

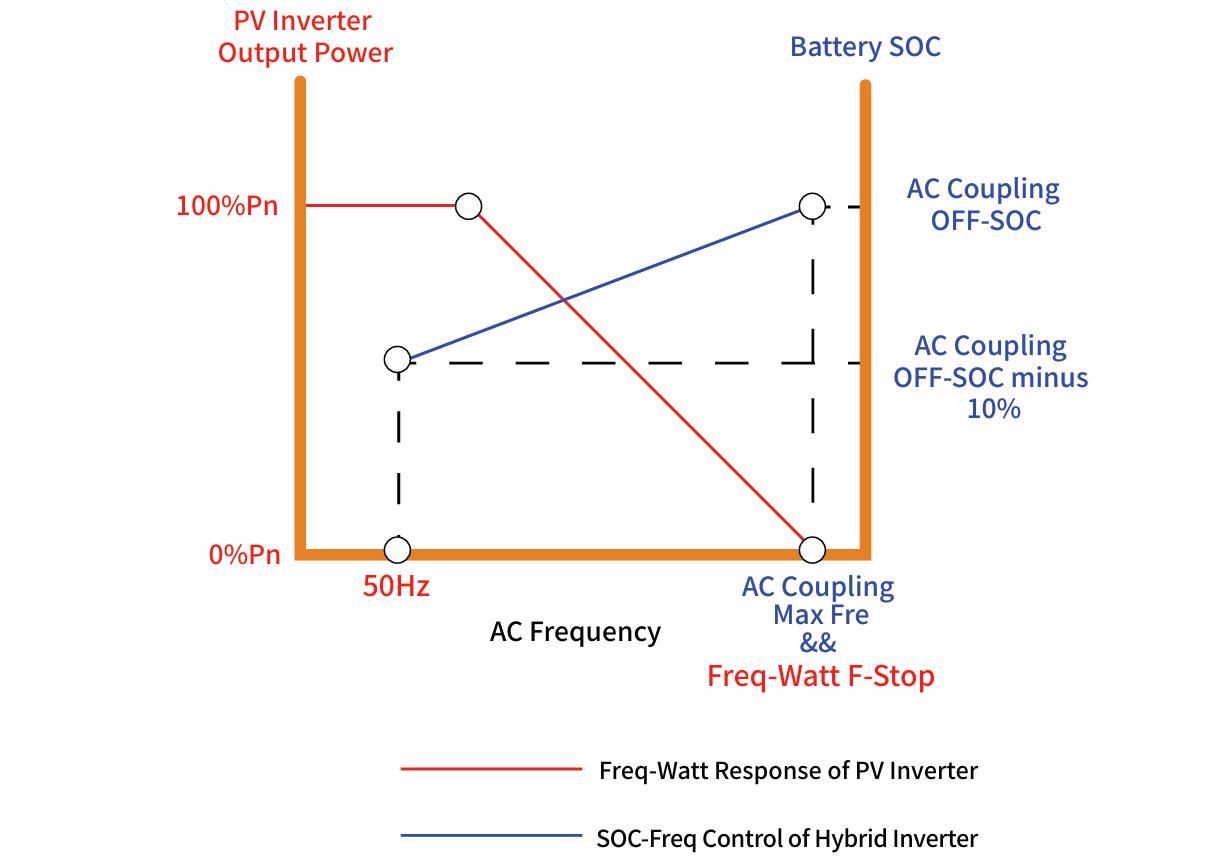

La maggior parte degli inverter PV connessialla rete supportano la funzioneFreq-Watt.

Ad esempio, quando la frequenza AC supera50,2 Hz, la potenza di uscitadiminuiscegradualmentefino a raggiungere 0%.

Quando la frequenzatornaaivalorinormali, la potenzaaumentaprogressivamente.

L'inverteribrido Solis utilizzaquesto principio regolando la frequenzadellaporta di backup per controllare la potenza PV.

In SolisCloud, nellasezioneAC Coupling Settings, è possibileconfigurare:

•    AC Coupling OFF-SOC

•    AC Coupling Max Frequency

Quando lo stato di carica (SOC) dellabatteriascende del 10% al di sotto del valore OFF-SOC, l'inverteribridoaumenta la frequenza, inducendol'inverter PV a ridurre la potenza di uscitafino a quandoil SOC non raggiungenuovamenteilvalore OFF-SOC.

A questopunto, la frequenzavieneaumentata al valoreMax Frequency, evitandocosìche la sovrapproduzionedestabilizziilsistema off-grid.

Note:

1.    Questo scenario siapplicaalleinstallazionioff-grid, dove gli inverter ibridi e PV non richiedonoimpostazioni di codice di rete. In talicasi, è sufficientecompletare le configurazionidescrittenellaSezione 2.

2.    Verificaresempre le impostazioniFreq-Watt con ilproduttoredell'inverter PV.

Contattareilteam di assistenza Solis per supportonellaconfigurazionedell'accoppiamento AC.

Solis non è responsabile per eventualidannicausati da configurazionierrate di inverter di terzeparti.

5. Conclusione

L'accoppiamento AC è unafunzioneimportantedegli inverter per sistemi di accumulo.

Gli inverter ibridi Solis supportanopienamentequestafunzione, rendendoliunasoluzioneflessibile per le abitazionichedesideranoampliareilproprioimpiantofotovoltaico con un sistema di accumulo.

Dichiarazione di esclusione di responsabilità:

Le informazionisoprariportatesonodestinate a professionistiqualificati del settoreelettrico e installatorifotovoltaiciformati.

L'installazione di trasformatori di corrente (CT) e la configurazionedegli inverter implicanoillavorosusistemielettrici in tensione.

Assicurarsichetutte le operazionivenganoeseguite in modosicuro e in conformità con le norme e iregolamentilocali.
