Seminario Solis, Episodio 33: Scegliere il Corretto Inverter per Moduli PV Solari M10 (182 mm), G12 (210 mm) ad Alta Potenza

Sfondo

Nei passati decenni, per innanzitutto i vantaggi in tecnologia e la riduzione in costo, la dimensione dei wafer di silicio usati in moduli solari sono evoluti dalla fase iniziale di 125mm agli standard attuali M6 (166 mm), M10 (182 mm) e G12 (210 mm). Quale impatto tali maggiori moduli esercitano sull’attrezzatura relativa? Cose vengono considerate nel progettare un sistema con tali moduli? Cose sono gli impatti tra componenti ad alta corrente ed inverter?

In questo seminario Solis, daremo lo sguardo a tali cosiddetti moduli ad “alta potenza” in maniera più dettagliata e li confronteremo con quelli usanti effettive condizioni operative.

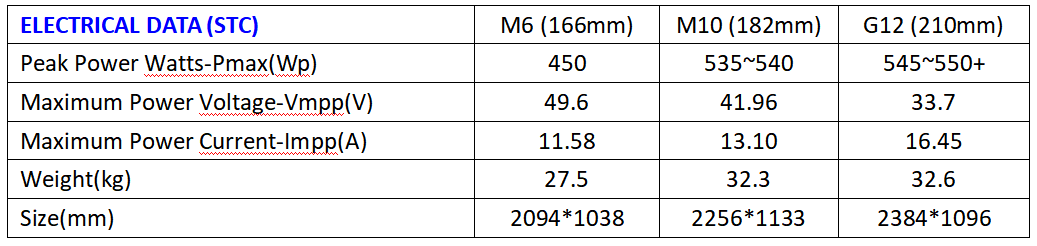

Caratteristiche dei Moduli M10, G12 PV

Dato che la corrente in uscita del modulo solare si correla alla propria area, più estesa l’area è, maggiore la corrente in uscita sarà.  Nella figura 1 sottostante, una scheda dati per una gamma di modulo solare da 530 - 550W M10 (182 mm), la corrente in uscita del modulo sotto condizioni di lavoro normali è minore di 15A; e per aree con elevati irraggiamenti, in caso di alta riflettività di terra, il modulo cellulare del silicio da 182 mm raggiungerebbe 15A, mentre per il modulo G12(210 mm), la corrente oltrepasserà 15A come indicato nella Figura 2.

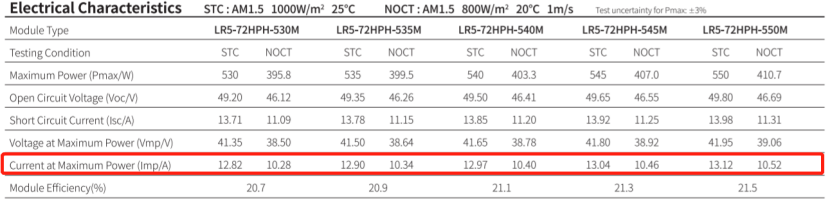

Figura 1: Scheda dati del pannello PV M10(182 mm)

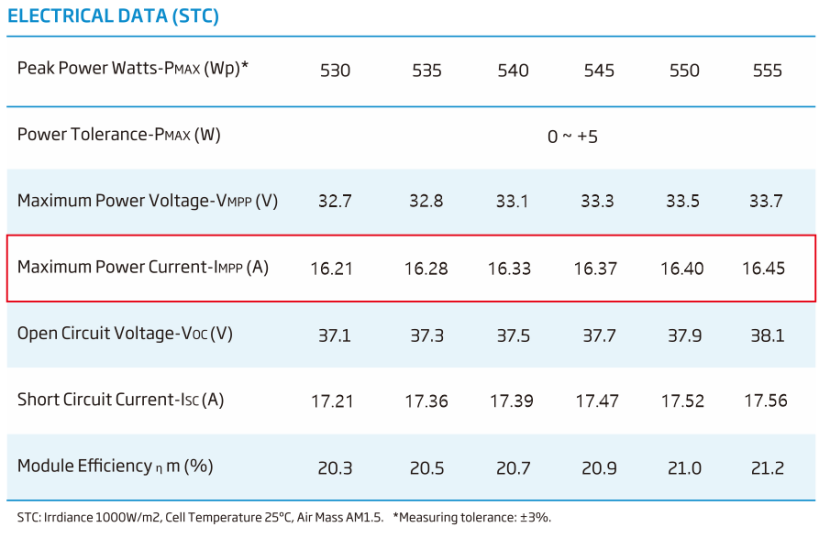

Figura 2: Scheda dati del pannello PV M12(210 mm)

Compatibilità dell’inverter

Il lato c.c dell’inverter ha certe restrizioni sulla corrente connessa alla stringa. Per gli inverter di stringa tradizionali, la massima corrente di ogni stringa è 12,5 A. Nei maggiori scenari d’applicazione, i moduli solari dello standard M6(166 mm) operano sotto condizioni di lavoro normali. La corrente in uscita è minore di 12,5A, quindi l’inverter tradizionale ed i componenti M6 sono adattati e compatibili.

La corrente dei moduli M10 e G12 è maggiore di 12,5A, quindi il rischio di limite della corrente portato da un interver non compatibile è aumentato, specialmente quando l’irraggiamento oltrepassa 800W/mq. La corrente in uscita della stringa supererà la corrente in ingresso permessa dell’inverter, che causerà perdite in efficienza per l’incapacità dell’inverter di adattarsi alla potenza in ingresso.

E’ essenziale che gli inverter sviluppati per combinarsi con moduli ad alta potenza sono selezionati nel progettare un sistema con tali tipi di moduli.

Interver di Solis- Compatibili con Moduli ad Alta Potenza

Gli Inverter di Solis sono stati aggiornati nell’intera gamma da piccola residenza fino alla scala d’utilità.  La massima corrente MPPT può raggiungere 32A, che copre il fabbisogno dei moduli PV ad alta corrente.

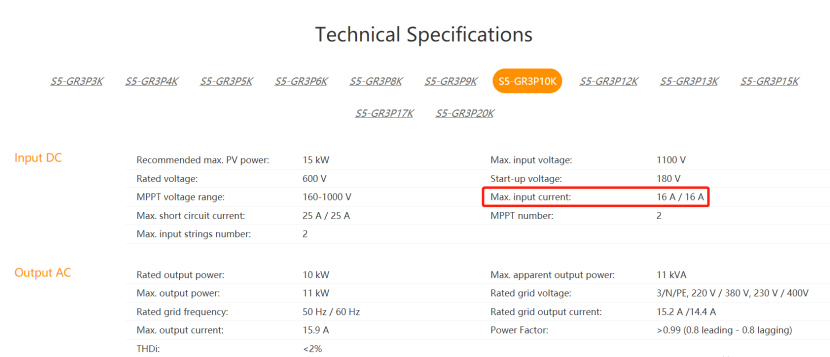

Ad esempio, nella scheda di dati sottostante, l’inverter da 10KW trifase di Solis vanta una massima corrente in ingresso di 2*16A o 16A per MPPT.

Simulazione dello Scenario di Lavoro- “A N Other” Inverter di Solis v

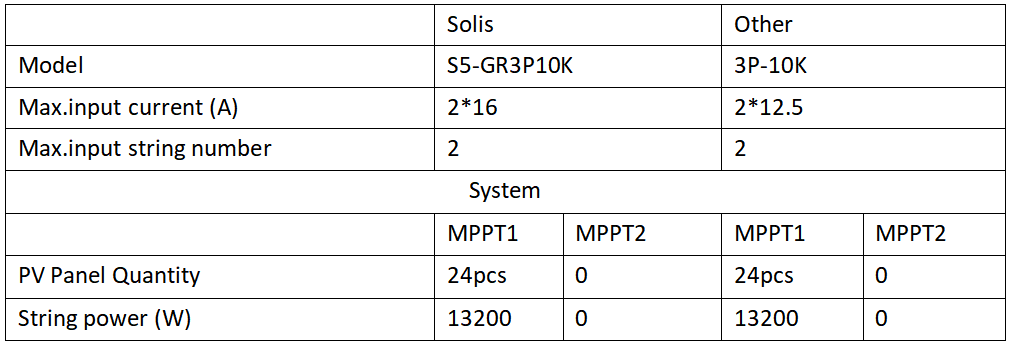

Per entrambi i sistemi, scegliamo i moduli da 210 mm con una potenza di 550Wp; nello steso ambiente esterno, far funzionare per 1 giorno per verificare la loro adattabilità.

Nel primo sistema, abbiamo usato gli inverter da 10kW trifase di Solis con corrente in ingresso di stringa 16A.

Nel secondo sistema, abbiamo usato un inverter da 10KW dall’altro costruttore con la corrente in ingresso di stringa di 12,5 A.

Risultati del test

Dopo il test di confronto, abbiamo esportato i dati d’uscita della corrente di stringa dal software di monitoraggio.

Inverter Solis con corrente in ingresso di 16A

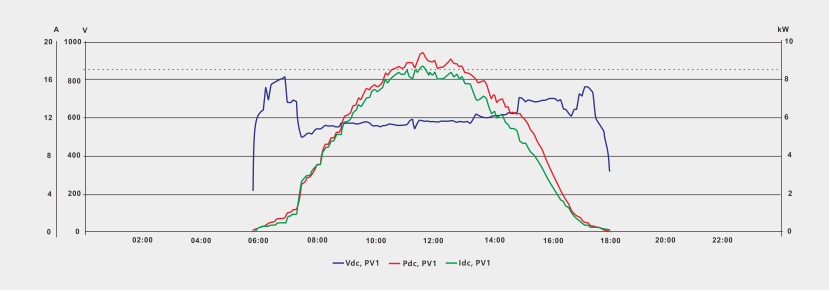

Usando un inverter con la corrente in ingresso MPPT di 2*16A, la corrente di stringa(verde), la tensione(blu) e l’uscita di potenza(rosso) sono indicati nel grafico sottostante.

Si vede che in caso di alto irraggiamento, la corrente del modulo PV supera 15A ed approssimata a 16,3 A. Per la compatibilità dell’inverter, la corrente di stringa non è limitata e la generazione di potenza è massimizzata.

A N Other Inverter con corrente in ingresso di 12,5A

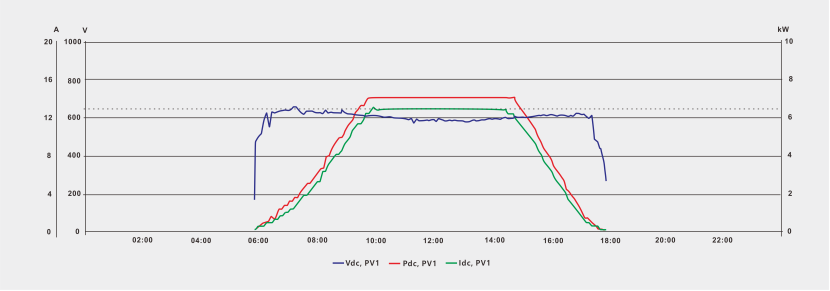

Usando un inverter con la corrente in ingresso MPPT di 2*12,5A, la corrente di stringa(verde), la tensione(blu) e l’uscita di potenza(rosso) sono indicati nel grafico sottostante.

Nella stessa situazione dove c’è alto irraggiamento e la corrente del modulo  PV raggiunge 16,3A.  la corrente di stringa è limitata dall’inverter a 12,5A. Generazione di potenza del modulo non è massimizata e limitata alla capacità operativa dell’inverter.

Conclusione

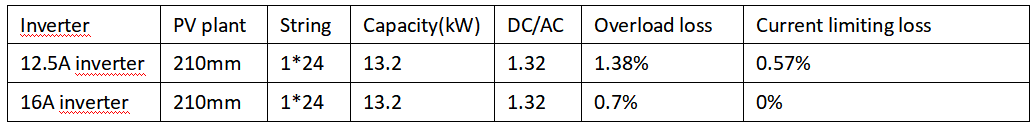

Nell’esperimento, i moduli G12 da 210 mm sono stati usati, e la capacità installata del lato c.c del singolo inverter era 13,2 kW. Nell’usare l’inverter da 12,5 A, la perdita causata dal limite di corrente al lato c.c dell’inverter è 6,16 kWh, che equivale quasi alla perdita di potenza al 14%.

Nell’usare un modello d’inveter con corrente in ingresso di 16A, non c’è perdita causata dal limite di corrente la lato c.c dell’inverter.

Nello stesso tempo, un inverter con maggiore corrente in ingresso subisce minori perdite dal sovraccarico e la limitazione di corrente.

Riassunto

Per moduli G12 da 210 mm, c’è una quantità considerevole di perdita di potenza per limite di corrente nell’usare un inverter da 12,5A.

E’ più appropriato e consigliato usare una singola stringa di 16A od installare più inverter. Certamente, Lei può anche usare un inverter con una corrente in ingresso MPPT di oltre 16A.   Per i componenti da 182 mm, la capacità di carico corrente dell’inverter con corrente in ingresso a 16A è sufficiente.

Gli inverter aggiornati di Solis con maggiori correnti in ingresso sono compatibili con tutti i moduli bifacciali ad alta potenza.  Scegliere Solis significa che Lei massimizzerà sempre il potenziale di generazione di potenza dei Suoi moduli ad alta potenza.
