Soli raccomanda la Surge Anti-Griglia nei Sistemi Solari

Autore：Solis Ore：2021-08-25 10:24:07.0 Visualizzazioni di pagina：312

In un sistema residenziale o commerciale ed industriale fotovoltaico(PV), si focalizza usualmente sulla prevenzione di una surge di fulminazione. Ciò che non viene ignorato è ancor il corto circuito connesso alla griglia. Durante le operazioni di commutazione del maggiore motore, l’energia d'avvio-arresto deve essere distruttivissima agli elettronici di potenza come inverter. Identificare e prepararsi a tali situazioni è una chiave per la sicurezza delle installazioni solari.

Surge di rete od operazione di commutazione(cambiare l’impulso elettromagnetico(SEMP) può genere il voltaggio di surge indotto che può diffondersi alle linee d’alimentazione. In caso di maggiore corrente e corto circuito, l’altissima corrente può affluire entro un parecchio di millisecondi. Tali cambiamenti do corrente a breve termine può diffondersi alle sovrattensioni transitive e le fonti principali rientrano nelle seguenti categorie:
（1）Ingresso ed escissione di maggiori carichi
（2）Ingresso ed escissione di carichi induttivi
（3）Ingresso ed escissione del condensatore di compensazione reattiva
（4）Errore di corto circuito della griglia

Surge di griglia esiste in qualsiasi griglia di potenza, specialmente nelle fabbriche con una povera griglia o maggiore carico con ingresso ed escissione. La surge elettrica causata dal carico elettrico nel sistema di griglia rappresenta circa 70% delle surge, mentre la surge di fulmine rappresenta soltanto circa 30%.

Nonostante le surge di griglia non sono energetiche come quelle di fulmine(spesso centinaia di kilovolt), le loro sovrattensioni transitivie spaziano da centinaia a 20.000 volt e avvengono più spesso. Questo può causare problemi potenziali in un sistema PV, inclusi:
1.azione od anzi bruciatura del protettura dalla corrente persa, interruttore del circuito ed altri attrezzi della scatola di distribuzione.
2.malfunzionamento dell’inverter, od anzi distruzione della struttura elettrica dei dispositivi di protezione dalla surge incorporati o relè dell’inverter.

Solis ha un set di consigli per prevenire tali rischi ai sistemi fotovoltaici.

Tutti gli inverter di Solis sono capaci di monitorare lo stato della griglia. Quando accade la surga di griglia, il Display a Cristalli Liquidi (LCD) e l’attrezzatura di monitoraggio indicheranno l’informazione d’errore corrispondente, e si sconnetteranno tempestivamente dalla griglia in attesa del recupero dell’errore.

Selezione corretta e uso dei dispositivi protettivi dalla surge aggiuntivi multilivello è un effettivo modo di prevenire le surge di griglia. I principi sono come seguente:
Principio di selezione:
（1） Massimo voltaggio operativo continuo Uc (Uc è il massimo voltaggio continuo del SPD )dei dispositivi protettivi dalla Surge‘ (SPD) deve riferirsi al valore galleggiante del nodo di griglia Ug (Ug è il voltaggio del sistema di potenza)
Uc≈1,15 X Ug；

（2）Il protettore dalla surge Classe II, di corrente di fulmine Imax richiede l’attenzione alla corrente d’impulso di fulmine da 8/20us, che è cinsigliato di essere maggiore di 20 KA

（3）Up (Up è è il livello protettivo del voltaggio di PSD) si conforma al voltaggio di tolleranza AC Uw (Uw è il voltaggio di tolleranza dell’impulso nominale dell’inverter) C’è di solito una relazione tra di loro:
Up≈0,8 X Uw;

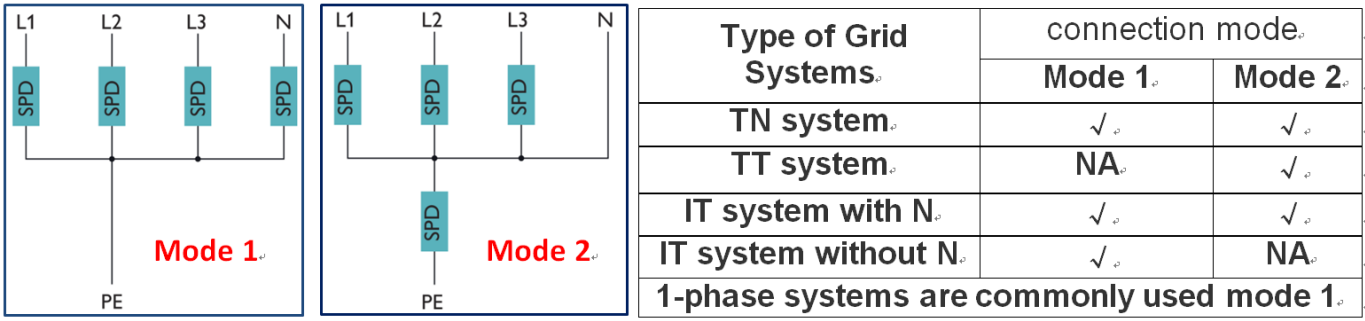

Modalità di connessione:
Selezionare l’appropriata modalità di connessione SPD secondi i Sistemi di Griglia.

Consigli
1)Proteggere SPD con un interruttore o fusibile del circuito di serie.
2)Mantenere il cavo di connessione del SPD corto e dritto, con la lunghezza minore di 0,5 m.
3)Il sistema viene ben messo a terra.
4)Sostituire il SPD in caso d’errore.

Un esperto di Solis spiga, “Certamente, gli inverter connessi alla griglia PV hanno anche SPD AC e DC incorporati, ma le surge di griglia sono alte e rappresentano fino a 70%, influiscono quindi facilmente sull’inverter. UN SPD aggiuntivo al lato AC pu; formare la protezione multilivello per il sistema. E’ più facile sostituire il SPD dopo l’errore, specialmente nelle fabbriche con povere griglie o carichi pesanti, e l’inverter può far valere dei prodotti con elevati livelli di protezione dalla surge, come i prodotti di serie (100-125)K-5G di Solis con SPD AC di tipo I.“
