Seminarium Solis, odcinek 73:Funkcja wykrywania CT w aplikacji SolisCloud

Autor：Ginl_mg_324 Godzina：2025-11-19 17:04:00.0 Odsłony：65

1. Tło
Podczas instalacji falownika klienci często używają CT (przekładnika prądowego) do pomiaru prądu. Jednak CT musi być zainstalowany prawidłowo, a czasami nie jest jasne, czy instalacja została wykonana poprawnie.
Dlatego na tym seminarium Solis przedstawiamy funkcję wykrywania CT — proste narzędzie w aplikacji SolisCloud, które pomaga sprawdzić, czy instalacja CT została przeprowadzona prawidłowo.

2. Domyślna metoda instalacji
CT monitoruje przepływ energii w punkcie przyłączenia do sieci. Jeśli wykryje, że przepływ energii może przekroczyć limit eksportu, falownik automatycznie zmniejszy produkcję, aby pozostać w dopuszczalnych granicach.
Dla prawidłowej instalacji:
• CT musi być zainstalowany na przewodzie fazowym w punkcie przyłączenia do sieci.
• Strzałka na CT powinna być skierowana w stronę sieci.

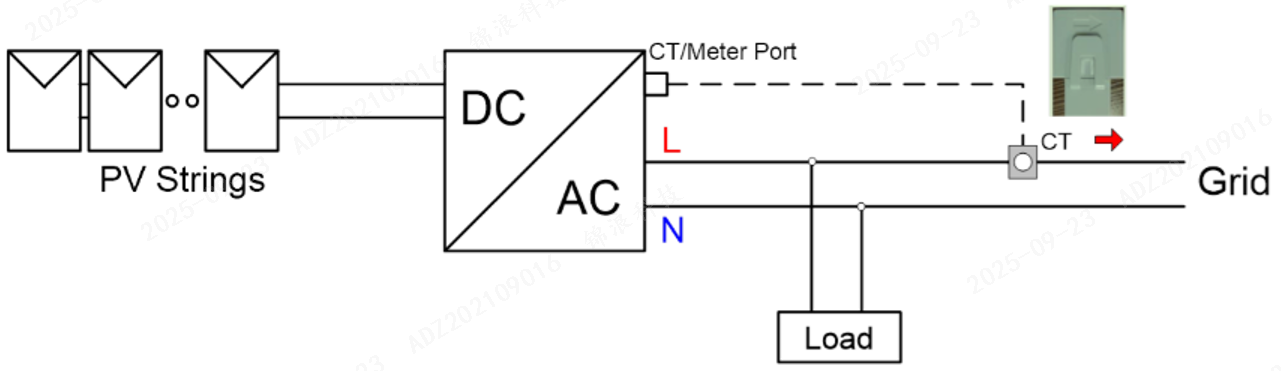

Rysunek 1: Połączenie kablowe rozwiązania CT

3. Funkcja wykrywania CT w SolisCloud
Przed uruchomieniem funkcji wykrywania CT należy spełnić następujące warunki:
1. Brak wejścia PV: odłącz wszystkie przewody DC lub wyłącz wyłącznik DC.
2. Brak obciążenia: upewnij się, że do falownika nie jest podłączone żadne obciążenie lub że podłączone obciążenie jest wyłączone.
3. Bateria: bateria może pozostać podłączona, ale przepływ energii do lub z sieci musi być ≤ 3 kW.
4. Status falownika: falownik musi działać normalnie, być podłączony do sieci i nie mieć usterek.
5. Licznik: licznik musi być zainstalowany po stronie sieci.
6. Kierunek CT: domyślnie CT powinien być skierowany w stronę sieci. Jeśli został zainstalowany odwrotnie, należy w ustawieniach SolisCloud wybrać opcję „Wsteczny”.

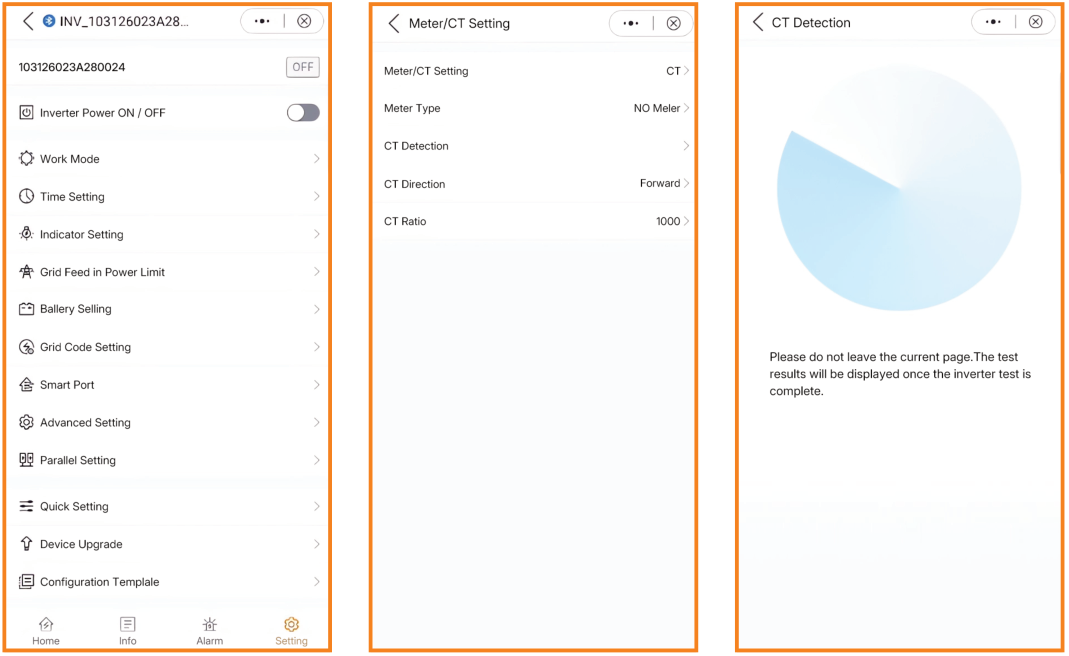

Rysunek 2: Funkcja wykrywania CT

4. Wyniki w SolisCloud
Po uruchomieniu wykrywania CT pojawi się jeden z trzech wyników:
• Nie można sprawdzić → Warunki na miejscu nie spełniają wymagań. Sprawdź powyższą listę.
• CT prawidłowy → Instalacja jest poprawna.
• Błąd CT → Wystąpił problem. Sprawdź sam CT lub instalację.

Wniosek
CT odgrywają ważną rolę w systemach fotowoltaicznych: są wykorzystywane do ograniczenia eksportu do sieci, regulacji mocy, monitorowania obciążenia, a nawet do koordynacji systemów PV z generatorami. Jednak prawidłowe ustawienie kierunku instalacji zawsze stanowiło częsty problem dla instalatorów.
Funkcja wykrywania CT w aplikacji Solis ułatwia identyfikację błędów i potwierdzenie, że wszystko jest prawidłowo skonfigurowane — co pozwala oszczędzić czas i zmniejszyć liczbę błędów na miejscu.

Zastrzeżenie:
Powyższe informacje są przeznaczone dla wykwalifikowanych elektryków i przeszkolonych instalatorów systemów solarnych. Instalacja CT i konfiguracja falowników obejmuje pracę z systemami elektrycznymi pod napięciem. Należy upewnić się, że wszystkie prace są wykonywane w sposób bezpieczny, zgodnie z lokalnymi przepisami i normami.
