Seminarium Solis, Odcinek 32:Prawidłowe stosowanie kabli z rdzeniem aluminiowym w systemach PV

Autor：Solis Godzina：2021-11-15 17:00:01.0 Odsłony：400

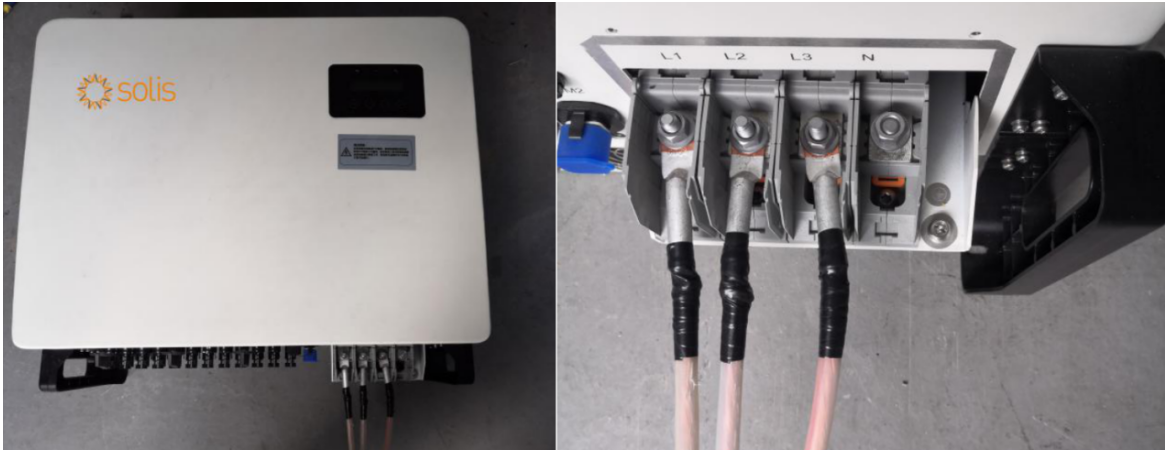

Sieciowe przewody przesyłowe posiadają zazwyczaj rdzeń aluminiowy. W związku z tym w trakcie budowy instalacji PV na obszarach mieszkalnych i komercyjnych (zwłaszcza w domowych elektrowniach PV) wielu użytkowników będzie korzystać z kabli z rdzeniem aluminiowym do bezpośredniego łączenia z portami wyjściowymi falownika lub portami wyłączników automatycznych. Może to powodować wiele problemów z bezpieczeństwem. Seminarium Solis wyjaśni jak poprawnie łączyć kable miedziane i aluminiowe.

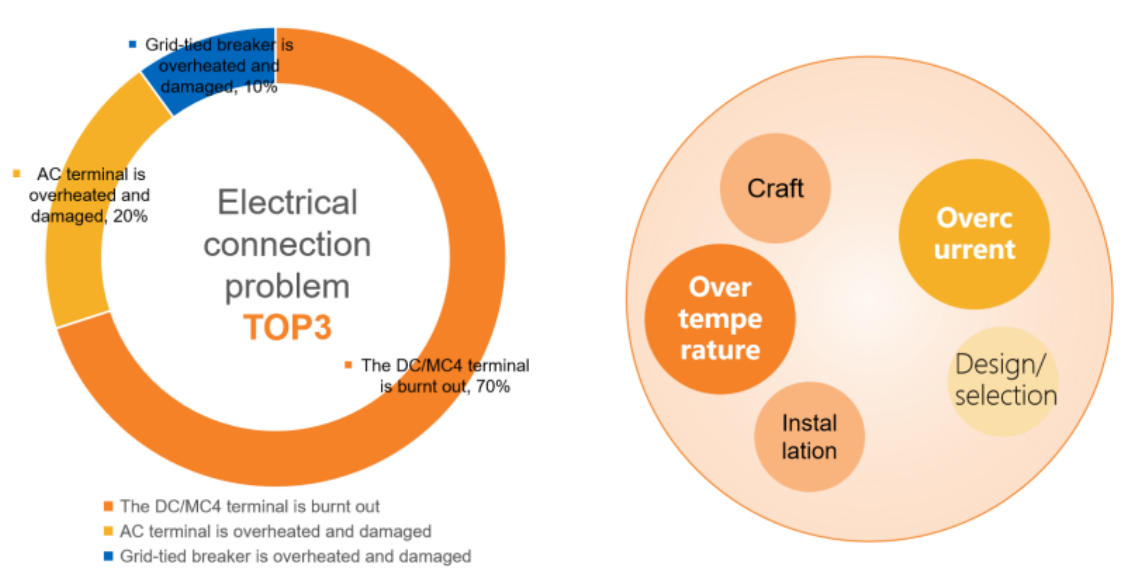

Rysunek 1: W przypadku problemów z połączeniem elektrycznym instalacji PV, usterki po stronie zasilania prądem przemiennym stanowią 30%,

Co się dzieje, gdy przewód miedziany i aluminiowy są bezpośrednio połączone?

1. Zachodzi reakcja ogniw galwanicznych: Gdy przewody miedziane i aluminiowe są bezpośrednio połączone, powierzchnie stykowe tych dwóch metali łatwo tworzą ogniwa galwaniczne w powietrzu. Powoduje to korozję galwaniczną aluminium i zwiększa odporność na kontakt na połączeniu przewodów miedzianych i aluminiowych.

2. Zwiększyć rezystancję styków: Współczynnik elastyczności i współczynnik rozprężenia termicznego miedzi i aluminium są bardzo różne. Po wielu cyklach chłodzenia i ogrzewania (wł. i wył. zasilania) podczas pracy w punkcie styku zostanie wygenerowana większa przerwa styku, co zwiększa rezystancję styków. Wzrost rezystancji styku spowoduje wzrost temperatury punktu styku, a w końcu doprowadzi do spalania kabli i interfejsów urządzeń.

Dlaczego nie można podłączyć bezpośrednio przewodu miedzianego i aluminiowego?

1. Oporność drutu aluminiowego i drutu miedzianego jest inna.

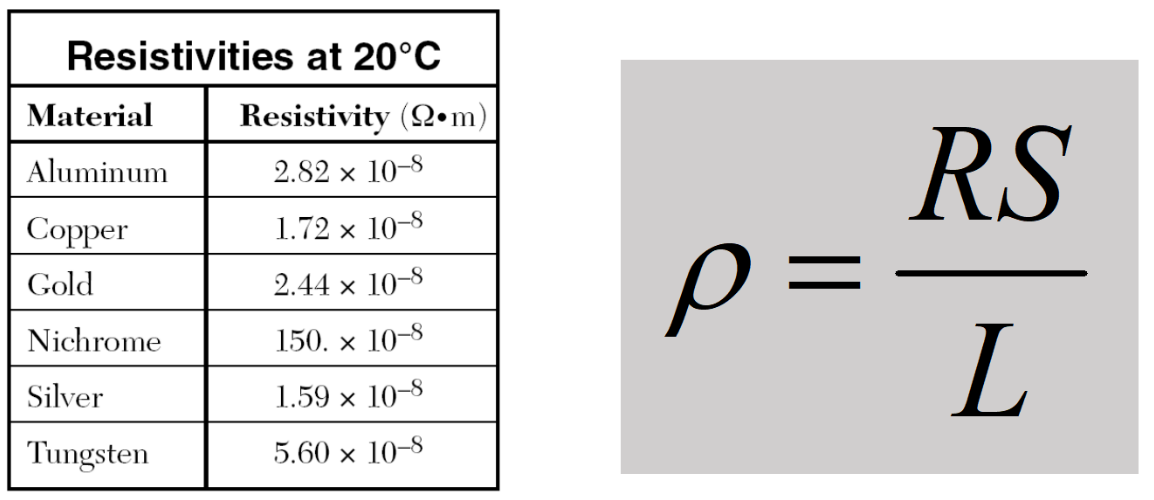

Rysunek 2: Oporność metali nieszlachetnych

2. Drut aluminiowy jest łatwo utleniany powietrzem i na jego powierzchni tworzy się warstwa tlenku, co zwiększa rezystancję punktu styku między drutem aluminiowym a miedzianym. Gdy prąd przepływa przez ten punkt styku, ciepło w punkcie połączenia zostanie zwiększone i może spowodować powstanie pożaru.

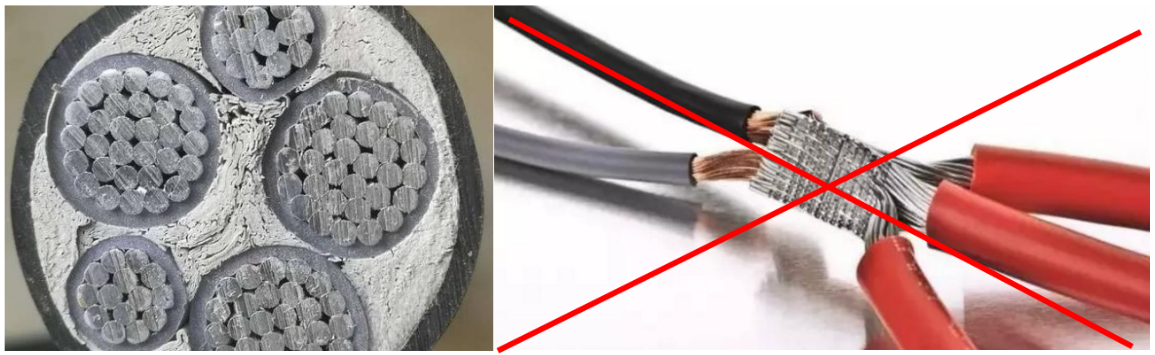

Rysunek 3: Nie można połączyć bezpośrednio przewodu miedzianego i aluminiowego

3. Zgodnie z przepisami dotyczącymi bezpieczeństwa, przewodów aluminiowych nie można łączyć bezpośrednio z przewodami miedzianymi ani z miedzianymi końcówkami przewodników.

Jak prawidłowo łączyć przewody miedziane i aluminiowe

1. W celu połączenia pojedynczych żył o małym przekroju miedzianym i aluminiowym, należy wykonać blaszaną płytkę na przewodach miedzianych, a następnie połączyć ją z przewodami aluminiowymi.

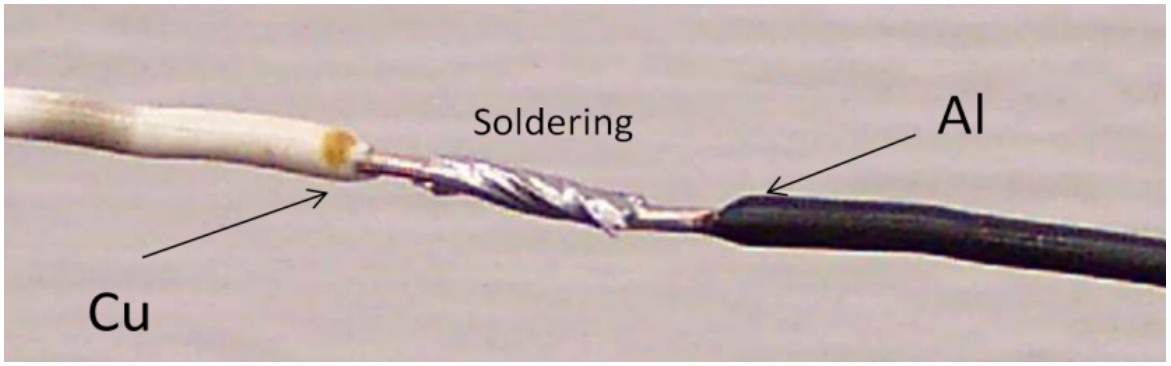

Rysunek 4: Lutowanie kabla Cu-Al

2. W przypadku łączenia wielu drutów aluminiowych o dużym przekroju poprzecznym z drutami miedzianymi lub wyłącznikami obwodów zawierających styki miedziane, należy użyć złącza Cu-Al.

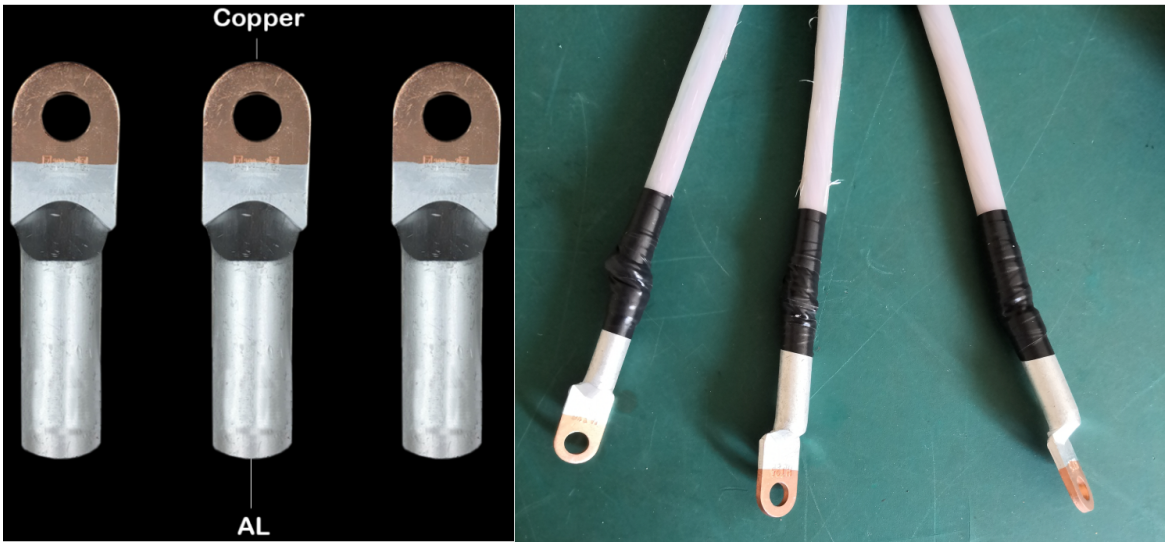

Rysunek 5: Złącze przewodów Cu-Al

Uwaga

1. W suchym pomieszczeniu żyły miedziane należy ocynować, a następnie połączyć z przewodem Al. Na zewnątrz lub w przypadku, gdy wilgotność względna powietrza jest bliska 100%, należy użyć złącza Cu-Al wraz z cynowaniem miedzianych końcówek.

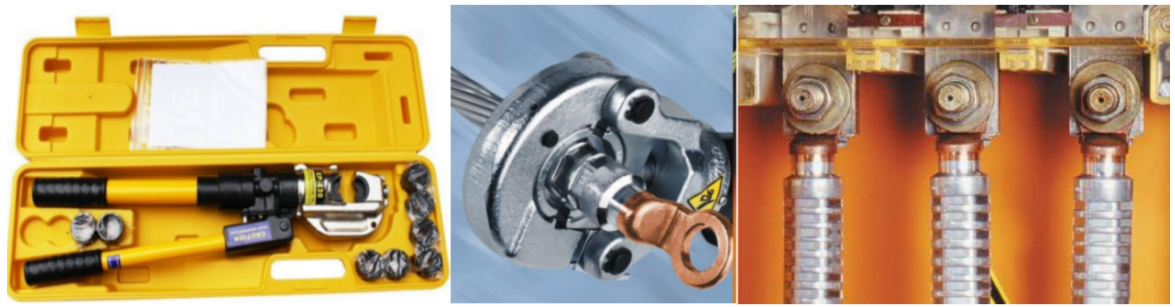

2. Do zaciskania końcówek należy zawsze używać profesjonalnego sprzętu i mocno zaciskać przewody.

Podsumowanie

W systemach PV zaleca się stosowanie kabli miedzianych. W przypadku konieczności użycia przewodów aluminiowych należy zwrócić uwagę na metodę przejścia podczas łączenia kabli aluminiowych z przewodami miedzianymi lub urządzeniami z zaciskami miedzianymi. Jeśli zastosowana metoda jest nieprawidłowa, kable mogą spowodować katastrofalne zdarzenie.

W przypadku jakichkolwiek innych pytań należy skontaktować się z lokalnym inżynierem pomocy technicznej firmy Solis.

www.solisinverters.com/aftersales.html

Solis jest jednym z największych i najbardziej doświadczonych producentów falowników szeregowych z globalną siecią zespołów serwisowych.
