Seminarium Solis, odcinek 76:Zarządzanie Mocą Eksportowaną i Monitorowanie Obciążenia za pomocą CT

Autor：Ginl_mg_106 Godzina：2026-03-21 17:56:00.0 Odsłony：8

1. Tło

Monitorowanie obciążenia pozwala użytkownikom w czasie rzeczywistym śledzić stan systemu za pośrednictwem platformy SolisCloud, w tym:

• Moc i energia po stronie obciążenia

• Napięcie, prąd, moc i energia sieci

• 24-godzinne monitorowanie obciążenia (dane przesyłane również w nocy)

Ułatwia to zrozumienie zużycia w gospodarstwie domowym oraz ogólnego zachowania systemu.

Ten przewodnik wyjaśnia, jak skonfigurować monitorowanie obciążenia przy użyciu zacisku CT.

2. Obsługiwane inwertery

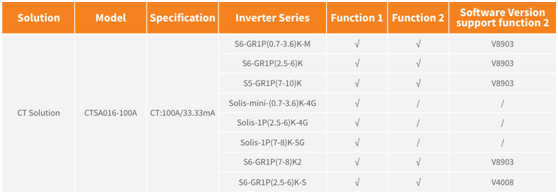

Poniższe serie inwerterów obsługują rozwiązanie CT do zarządzania mocą eksportowaną i 24-godzinnego monitorowania obciążenia.

• Funkcja 1: Zarządzanie mocą eksportowaną

• Funkcja 2: 24-godzinne monitorowanie obciążenia

Uwaga: Funkcja 1 (sterowanie eksportem) automatycznie obejmuje funkcję 2.

Ważne:

Rozwiązanie CT jest odpowiednie tylko dla systemów z jednym inwerterem. W przypadku systemów wieloinwerterowych należy użyć rozwiązania EPM.

3. Jak korzystać

1. Sprawdź inwerter

Metoda CT działa tylko na jednofazowych inwerterach Solis z wbudowanym portem CT.

Niektóre wersje mają zamiast tego port licznika — przed zamówieniem potwierdź to u przedstawiciela handlowego Solis.

2. Instalacja CT

Zacisk CT służy do wykrywania przepływu mocy w punkcie podłączenia do sieci. Jeśli moc eksportowana osiągnie ustawiony limit, inwerter automatycznie zmniejszy moc wyjściową.

Zasady instalacji:

• Zacisk musi być zamontowany na przewodzie fazowym w punkcie podłączenia do sieci.

• Strzałka na CT musi wskazywać w kierunku sieci.

• Postępuj zgodnie z instrukcjami okablowania w dokumentacji Solis.

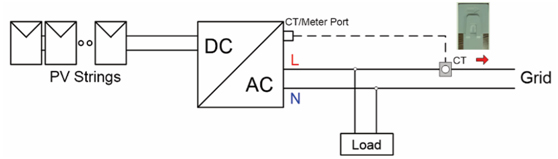

Podłączenie przewodów w rozwiązaniu CT

3. Kroki obsługi

Są dwie metody konfiguracji w zależności od wybranej funkcji:

Funkcja 1: Tylko 24-godzinne monitorowanie obciążenia (Inteligentny czujnik)

Po zainstalowaniu CT wykonaj następujące kroki, aby włączyć funkcję 24-godzinnego monitorowania obciążenia:

Krok 1: Otwórz „Internal EPM Set” na ekranie LCD inwertera

Advanced Settings → Hasło: 0010 → Internal EPM Set

Krok 2: Wybierz „LoadMonitor_CT” (Opcja 5)

Advanced Settings → Hasło: 0010 → Internal EPM Set → Mode Select → LoadMonitor_CT

Krok 3: Włącz przełącznik 24H

Advanced Settings → Hasło: 0010 → 24H Switch → Enable

Krok 4: Skonfiguruj system monitorowania Solis

(Zobacz instrukcję urządzenia monitorującego)

Funkcja 2: Zarządzanie mocą eksportowaną + 24-godzinne monitorowanie obciążenia (Inteligentny czujnik)

Po zainstalowaniu CT wykonaj następujące kroki:

Krok 1: Otwórz „Internal EPM Set” na ekranie LCD inwertera

Advanced Settings → Hasło: 0010 → Internal EPM Set

Krok 2: Wybierz „Current Sensor” (Opcja 6)

Advanced Settings → Hasło: 0010 → Internal EPM Set → Mode Select → Current Sensor

Krok 3: Ustaw „CT Sampling Ratio” na 3000:1

Advanced Settings → Hasło: 0010 → Internal EPM Set → Mode Select → Current Sensor → CT Sampling Ratio → 3000:1

Krok 4: Włącz przełącznik 24H

Advanced Settings → Hasło: 0010 → 24H Switch → Enable

Krok 5: Ustaw limit mocy zwrotnej

Wybierz maksymalną moc, jaką system może eksportować do sieci.

Advanced Settings → Hasło: 0010 → Internal EPM Set → Backflow Power

Krok 6: Upewnij się, że „Failsafe ON/OFF” jest ustawione na ON

(Domyślnie ON)

Advanced Settings → Hasło: 0010 → Internal EPM Set → Failsafe ON/OFF

Krok 7: Skonfiguruj system monitorowania Solis

(Zobacz instrukcję urządzenia monitorującego)

4. Podsumowanie

Inwertery Solis z obsługą CT mogą:

• Monitorować zużycie obciążenia 24 godziny na dobę, również w nocy

• Dynamicznie kontrolować moc eksportowaną, regulując wyjście inwertera, aby uniknąć niechcianego przesyłu do sieci

• Poprawić stabilność systemu i spełniać lokalne przepisy dotyczące limitów eksportu

Przykład: jeśli zużycie w gospodarstwie domowym spadnie, inwerter automatycznie zmniejszy moc wyjściową, aby system nie wysyłał energii z powrotem do sieci.
