Seminarium Solis, odcinek 39: Jak szybko i skutecznie ustalić „usterkę uziemienia”

Autor：Solis Godzina：2022-02-09 14:36:57.0 Odsłony：280

Informacje podstawowe

W systemach PV usterki uziemienia są stosunkowo powszechnym rodzajem usterki, lecz uszkodzenie urządzeń falownika jest poważniejsze. W związku z tym konieczne jest wyeliminowanie tej usterki w czasie, aby przywrócić system do stanu roboczego. Na seminarium Solis przedstawione będą Państwu przyczyny i metody rozwiązywania problemów związanych z usterkami uziemienia systemów PV.

Opis usterki

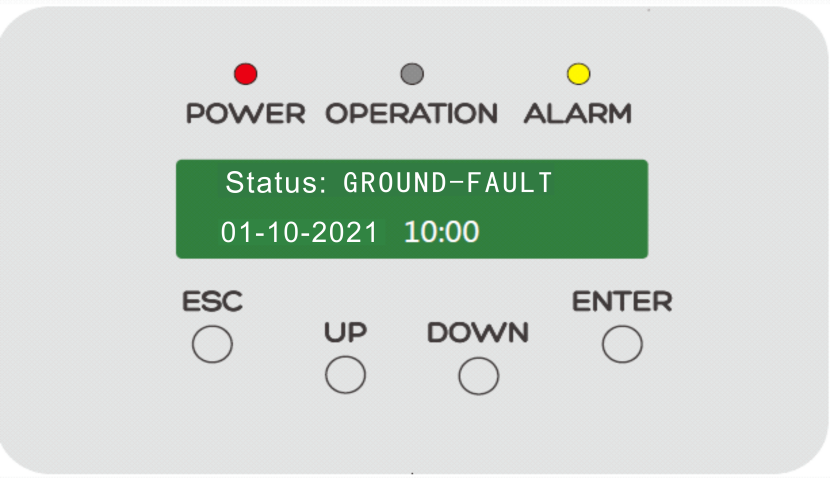

W przypadku wystąpienia usterki uziemienia w układzie fotowoltaicznym falownik wyświetla alarm „USTERKA UZIEMIENIA” po uruchomieniu, a kod alarmu tego to 1033H. Jednocześnie odłączy się od sieci, dopóki usterka nie zostanie usunięta.

Potencjalna przyczyna problemu

1. Uziemienie ciągu PV:Istnieją zasadniczo trzy powody wystąpienia błędów uziemienia ciągu stacji zasilania PV:

1) Warstwa izolacyjna kabla DC panelu PV w ciągu jest uszkodzona i przewód styka się z metalowym wspornikiem.

2) Wtyczka przyłączeniowa (MC4) panelu PV w ciągu jest słabo uszczelniona i następuje zwarcie z metalowym wspornikiem.

3) Warstwa izolacyjna kabla DC łączącego ciąg z falownikiem jest uszkodzona i występuje przebicie do uziemienia czyli masy.

Rozwiązywanie problemów:

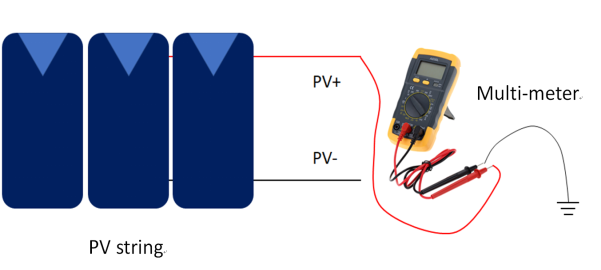

Wyłączyć przełącznik DC każdego ciągu PV podłączonego do falownika i za pomocą multimetru zmierzyć napięcie PV+ do masy i PV- do masy każdego ciągu. Pozwoli to określić, który ciąg ma usterkę uziemienia.

W normalnych warunkach wartość bezwzględna napięcia do masy na dodatnich lub ujemnych stykach powinna wynosić od 100 ~ 1000 V, a podczas pomiaru napięcie to będzie stopniowo spadać do poziomu 20V.

Jeśli napięcie ciągu styku PV+/PV- do masy jest niezrównoważone (np. wartość napięcia jednej biegunowości do masy wynosi 0 V lub blisko 0 V, a druga biegunowość do wartości napięcia masy przekracza 600 V, a wartość nie zmienia się), można określić, że ciąg PV ma usterkę uziemienia.

Następnie należy skoncentrować się na rozwiązywaniu problemów związanych z rozpoznanym ciągiem PV usterkowym, aby określić dokładnie uszkodzony węzeł.

Ponadto, za pomocą omomierza można zmierzyć rezystancję izolacji między końcami przewodów PV+/PV- po stronie modułu a masą w ciągu. Wartość ta powinna być większa niż 2MΩ.

2. Strona AC, uziemienie linii: Zazwyczaj impedancja pomiędzy przewodem zerowym strony AC a przewodem masowym jest zbyt niska.

Metoda rozwiązywania problemów: Za pomocą multimetru można zmierzyć impedancję pomiędzy przewodem zerowym a przewodem masowym. Wartość normalna powinna być bliska zero. W przeciwnym razie występuje problem z połączeniem przewodu zerowego z masą i należy sprawdzić kabel AC.

Uwaga: Podczas wykonywania pomiarów i diagnostyki należy zwracać uwagę na bezpieczeństwo i działanie zgodne z normami. Aby uzyskać dalszą pomoc, skontaktuj się z miejscowym zespołem serwisu Solis. www.solisinverters.com
