SOLIS POLECA URZĄDZENIE CHRONIĄCE PRZED PRZEPIĘCIAMI W SYSTEMACH SOLARNYCH

Solis poleca urządzenie chroniące przez przepięciami w domach solarnych. Instalacja wielostopniowego ogranicznika przepięć (SPD), przy zastosowaniu prawidłowej metody okablowania SPD dla różnych systemów sieciowych oraz przy użyciu wysokiej jakości inwerterów sieciowych, zapewnia zapobieganie wszelkim niepożądanym wyładowaniom w obiektach.

20 lutego, 2021-Zhejiang, Chiny: Solis, aby zapewnić bezpieczeństwo instalacji fotowoltaicznych będzie promować kulturę ochrony przeciwprzepięciowej w budynkach rezydencyjnych oraz dachów C&I, które posiadają systemy zasilania energią słoneczną.
W systemie PV skupiamy się zazwyczaj na przepięciach spowodowanych uderzeniem pioruna. Natomiast to, czego nie powinniśmy ignorować, to zwarcia związane z siecią, które powstały podczas operacji przełączania lub przy zużyciu dużej energii start-stop silnika. Te zwarcia, podobnie jak piorun mogą spowodować uszkodzenie i zaburzyć działania urządzeń elektronicznych, takich jak inwertery. Rozpoznanie się i przygotowanie na takie sytuacje to klucze bezpieczeństwa instalacji solarnych.
Przepięcia w sieci lub Procesy łączeniowe (impulsy Elektromagnetyczne wytwarzane przez procesy łączeniowe, SEMP) mogą generować indukowane napięcia przepięciowe, które rozprzestrzeniają się na linie zasilające. W przypadku dużych prądów włączeniowych lub zwarć, w ciągu kilku milisekund może nastąpić przepływ bardzo wysokiej ilości prądu. Te krótkotrwałe zmiany prądu mogą generować przepięcia przejściowa; głównymi źródłami należą do następujących kategorii:
(1) Wprowadzanie i usuwanie dużych obciążeń;
(2) Wprowadzenie i wyłączenie obciążeń indukcyjnych;
(3) Wprowadzenie i wyłączenie reaktywnego kondensatora kompensacyjnego;
(4) Skrócenie obwodu w sieci;
Przepięcie w sieci występuje w każdej sieci energetycznej, zwłaszcza w fabrykach o słabej sieci lub dużym obciążeniu z częstym załączaniem i wyłączaniem. Według danych, przepięcie elektryczne spowodowane przez obciążenie elektryczne w systemie sieciowym stanowi około 70% przepięć, podczas gdy przepięcie piorunowe stanowi tylko około 30%.
Chociaż przepięcia w sieciach nie są tak energetyczne jak przepięcia spowodowane uderzeniem pioruna (często setki kilowoltów), ale za to występują zdecydowanie częściej. Ponadto, ich przejściowe przepięcia wahają się od setek do 20 000 woltów. Może to spowodować potencjalne problemy w systemie PV, np.:
1.Powoduje aktywację lub nawet spalenie ochraniaczs upływu prądu, wyłącznika obdowu i innych urządzeń w skrzynce rozdzielczej.
2.Wpływa na prawidłową pracę inwertera, a także może spowodować szkodę w strukturze elektrycznej wbudowanego SPD lub przekaźnika inwertera.
Biorąc pod uwagę wszystkie możliwości, Solis posiada zestaw zaleceń dotyczących zapobiegania tego rodzaju zagrożeniom dla systemów fotowoltaicznych. Inżynierowie techniczni Solis dzielą się zgromadzonym w tym zakresie doświadczeniem oraz oferują wsparcie na miejscu.
Wszystkie inwertery Solis posiadają możliwość monitorowania stanu sieci. Podczas wystąpienia przepięcia w sieci, na wyświetlaczu LCD falownika i w urządzeniach monitorujących pojawią się informacje o usterce i odłączeniu od sieci w odpowiednim czasie, czekając, aż usterka zostanie usunięta. Nie należy się martwić, natomiast zaleca się rozwiązanie problemu zgodnie z informacjami o awarii w określonym czasie.
Prawidłowy dobór i stosowanie dodatkowych wielopoziomowych urządzeń SPD jest skutecznym sposobem zapobiegania przepięciom w sieci. A także inżynierowie wyjaśniają głównie poprzez następujące trzy części:

Zasada selekcji:
(1) Maksymalne napięcie pracy ciągłej Uc urządzenia SPD musi być odniesione do wartości zmiennej węzła sieci Ug;
Uc≈1,15 X Ug;
(2) Maksymalny prąd wyładowczy Imax, klasa II ochrony przeciwprzepięciowej musi zwrócić uwagę na 8/20us impuls prądu wyładowczego – zaleca się, aby był większy niż 20KA;
(3) Ochrona pozioma napięcia Up jest zgodne z AC wytrzymujące napięcie Uw inwertera;
Up≈0,8 X Uw;

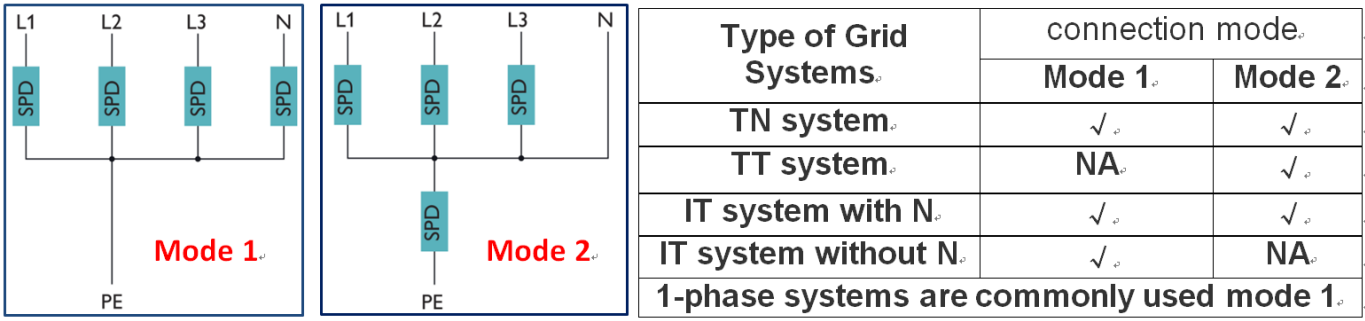

Tryb łączenia:

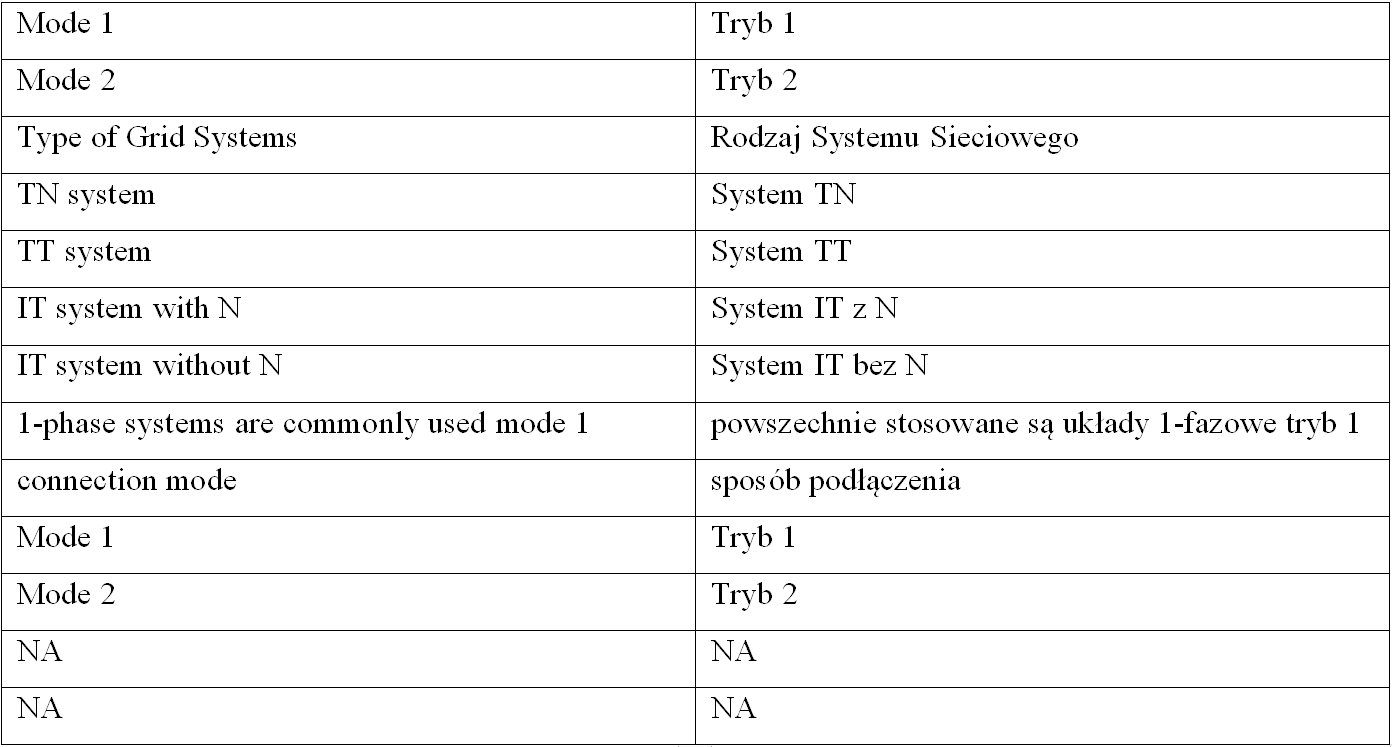

Wybierz odpowiedni tryb podłączenia SPD w zależności od systemu Sieciowegp.



Uwagi:
1)Należy zabezpieczyć SPD serią wyłączników szeregowych lub bezpiecznikiem.
2)Przewód łączący SPD powinien być krótki i prosty, a jego całkowita długość nie powinna przekraczać 0,5 m.
3)System musi być dobrze uziemiony.
4)W przypadku awarii SPD należy go wymienić.
"Oczywiście, inwertery PV podłączone do sieci mają również wbudowane SPD AC i DC, ale przepięcia w sieci są wysokie i stanowią do 70%, co może łatwo wpłynąć na inwerter. Dodanie dodatkowego SPD po stronie AC może tworzyć wielopoziomową ochronę systemu, a także łatwiej jest wymienić SPD po jego awarii, zwłaszcza w fabrykach ze słabą siecią lub dużym obciążeniem. Inwerter może wówczas korzystać z produktów o wyższym poziomie ochrony przeciwprzepięciowej, takich jak produkty serii Solis-(100-125)K-5G, z Type-I AC SPD." wyjaśnia nasz ekspert.
