Solis-Seminar Folge 73:CT-Erkennungsfunktion in der SolisCloud-App

Verfasser：Ginl_mg_324 Zeit：2025-11-19 10:26:00.0 Seitenaufrufe：50

1. Hintergrund
Beim Einrichten eines Wechselrichters verwenden Kunden häufig einen CT (Stromwandler), um den Strom zu messen. Der CT muss jedoch richtig installiert werden. Manchmal ist nicht sofort klar, ob die Installation korrekt erfolgt ist.
Deshalb stellen wir in diesem Solis-Seminar die CT-Erkennungsfunktion vor – ein einfaches Tool in der SolisCloud-App, mit dem überprüft werden kann, ob die CT-Installation korrekt ist.
2. Standard-Installationsmethode
Der CT überwacht den Stromfluss am Netzanschlusspunkt der Anlage. Erkennt er, dass der Stromfluss die Rückspeisegrenze überschreiten könnte, reduziert der Wechselrichter automatisch die Erzeugung, um innerhalb der Grenzwerte zu bleiben.
Für eine korrekte Installation gilt:
• Der CT muss an der Außenleiter-Leitung (Phase) am Netzanschlusspunkt installiert werden.
• Der Pfeil auf dem CT muss in Richtung Netz zeigen.

Abbildung 1: Kabelanschluss der CT-Lösung

3. CT-Erkennungsfunktion in SolisCloud
Bevor die CT-Erkennungsfunktion ausgeführt wird, müssen folgende Bedingungen erfüllt sein:
1. Kein PV-Eingang: Trennen Sie alle DC-Kabel oder schalten Sie den DC-Schalter aus.
2. Keine Last: Stellen Sie sicher, dass keine Last am Wechselrichter angeschlossen ist oder dass die angeschlossene Last offline ist.
3. Batterie: Die Batterie kann angeschlossen bleiben, aber der Leistungsfluss ins oder aus dem Netz muss ≤ 3 kW betragen.
4. Wechselrichterstatus: Der Wechselrichter muss normal laufen, mit dem Netz verbunden sein und darf keine Fehler aufweisen.
5. Zähler: Der Zähler muss auf der Netzseite installiert werden.
6. CT-Richtung: Standardmäßig muss der CT zum Netz zeigen. Falls er andersherum installiert ist, wählen Sie einfach „Rückwärts“ in den SolisCloud-Einstellungen.

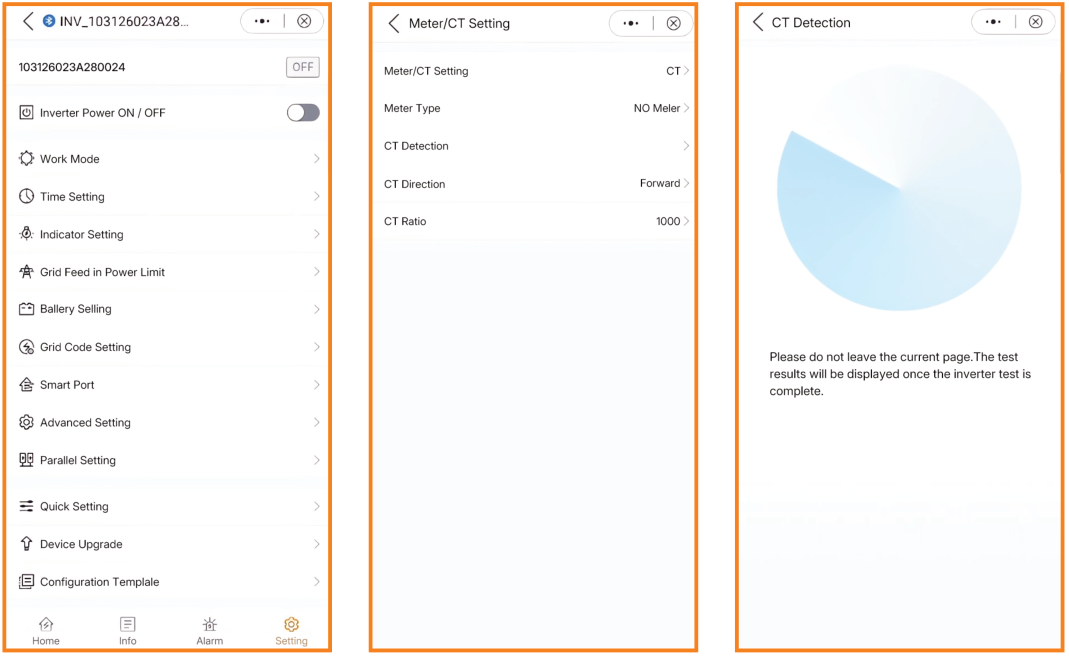

Abbildung 2: CT-Erkennungsfunktion

4. Ergebnisse in SolisCloud
Beim Ausführen der CT-Erkennung erscheinen drei mögliche Ergebnisse:
• Überprüfung nicht möglich → Die Standortbedingungen erfüllen nicht die Anforderungen. Überprüfen Sie die obige Liste.
• CT normal → Die Installation ist korrekt.
• CT-Fehler → Es liegt ein Problem vor. Überprüfen Sie den CT selbst oder die Installation.
Fazit
CTs spielen eine wichtige Rolle in PV-Systemen: Sie werden für die Begrenzung der Netzeinspeisung, Leistungsregelung, Lastüberwachung und sogar für die Koordination von PV-Anlagen mit Generatoren eingesetzt. Die richtige Installationsrichtung war jedoch stets ein häufiger Stolperstein für Installateure.
Die CT-Erkennungsfunktion in der Solis-App erleichtert das Erkennen von Fehlern und bestätigt, dass alles korrekt eingerichtet ist – das spart Zeit und reduziert Fehler auf der Baustelle.
Haftungsausschluss:
Die oben genannten Informationen richten sich an qualifizierte Elektrofachkräfte und geschulte Solarteure. Die Installation von CTs und die Konfiguration von Wechselrichtern beinhalten Arbeiten an spannungsführenden elektrischen Systemen. Bitte stellen Sie sicher, dass alle Arbeiten sicher und unter Beachtung der örtlichen Vorschriften und Normen durchgeführt werden.
