Solis-Seminar Folge 72:Solis Hybrid-Wechselrichter – Parameter für die Einrichtung der Parallelkommunikation

Herunterladen

Hintergrund
Wechselrichter sind das Rückgrat jedes Energiespeichersystems – doch wenn es um die Skalierung für größere Anwendungen geht, reicht ein einzelner Wechselrichter möglicherweise nicht aus. Hier kommt die Parallelfunktion der Solis-Hybridwechselrichter ins Spiel.

Durch den gleichzeitigen Betrieb mehrerer Wechselrichter überwinden Solis-Hybridsysteme die Kapazitätsgrenzen einzelner Geräte. Dieses Setup ermöglicht eine reibungslose, flexible Erweiterung und erhöht die Systemzuverlässigkeit durch Redundanz. Ob Sie eine schrittweise Umsetzung planen oder mit zukünftigem Lastwachstum rechnen – Parallelsysteme bieten eine clevere Balance zwischen Kosteneffizienz und technischer Leistungsfähigkeit.

In diesem Leitfaden zeigen wir Ihnen Schritt für Schritt, wie Sie mehrere Solis-Hybridwechselrichter parallel anschließen, die Kommunikation einrichten und die Parameter einstellen.

Wichtige Hinweise vor dem Start
•    Modellübereinstimmung: Nur identische Modelle parallel betreiben. Zum Beispiel darf ein 11-kW-Wechselrichter nur mit einem weiteren 11-kW-Modell gekoppelt werden. Unterschiedliche Modelle werden nicht unterstützt.
•    Firmware-Konsistenz: Stellen Sie sicher, dass alle Wechselrichter vor dem Anschluss dieselbe Firmwareversion nutzen.
•    Maximale Anzahl: Bis zu 6 Solis-Hybridwechselrichter können in einem Parallelsystem verbunden werden.
•    Datenlogger: Nur der Master-Wechselrichter muss mit dem Zähler und dem Datenlogger verbunden sein. Firmware-Updates müssen jedoch einzeln mit separaten Datenloggern durchgeführt werden.
•    Erdung: Alle Geräte müssen an einen gemeinsamen Erdungspunkt angeschlossen werden, um Spannungsausgleichsprobleme zu vermeiden.
•    PV-Eingang: Jeder Wechselrichter muss über einen eigenen PV-Stringeingang verfügen, der seiner Nenn-Gleichstromeingangskapazität entspricht.
•    Batterieeingang: Alle Wechselrichter sollten an dasselbe Batteriesystem mit gleicher Spannungsebene angeschlossen sein, jedoch mit separaten Anschlüssen für jedes Gerät.
•    Ausgangsverbindungen: Die Netz- (AC grid) und Backup-Ausgänge jeder Einheit müssen gemäß dem bereitgestellten Schaltplan parallelgeschaltet werden.

Verkabelungstopologiediagramm

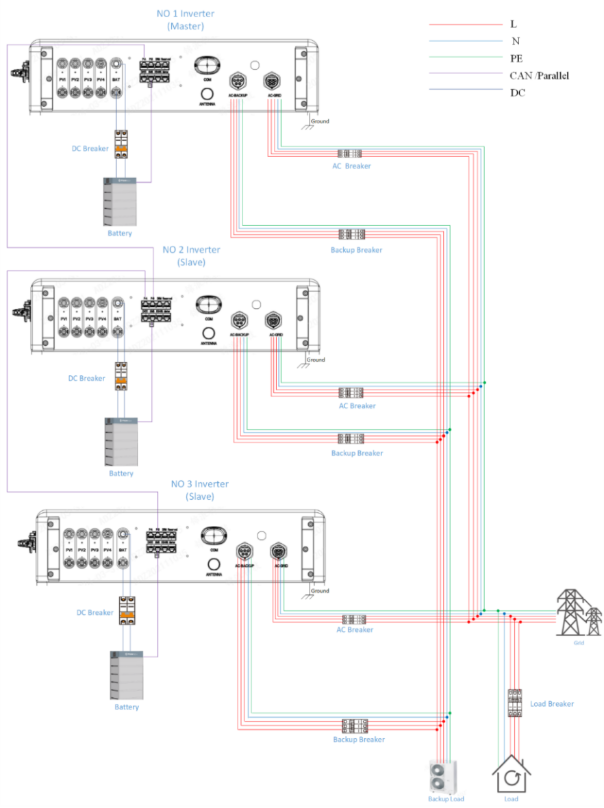

Dieses Diagramm verwendet das Produkt S6 EH3P(3-10)K als Beispiel, um die Gesamtarchitektur des Parallelanschlusses von Hybridwechselrichtern zu zeigen:

Abbildung 1: Parallelsystemdiagramm S6 EH3P (3-10)K

Anweisungenzur Kommunikation und Parametereinstellung

1 – Jeden Wechselrichtereinzelnprüfen
Bevor Sie einParallelsystemerstellen, stellen Sie sicher, dassjederWechselrichtereinzelneinwandfreifunktioniert. Prüfen Sie auf Fehler oderWarnungen und beheben Sie diese, bevor Sie das Parallelkommunikationskabelanschließen. Dies gewährleisteteine stabile Systemleistung von Anfang an.

2 – Parallelkommunikation einrichten
Jeder Solis-Hybridwechselrichter verfügt über zwei RJ45-Kommunikationsports – Parallel A (links) und Parallel B (rechts) – ausschließlich für die Parallelkommunikation über das CAN-Protokoll.
Zum Daisy-Chain-Anschluss:
•    Verbinden Sie den Parallel-A-Port des Master-Wechselrichters mit dem Parallel-B-Port des ersten Slave-Wechselrichters.
•    Setzen Sie die Kette fort, indem Sie den Parallel-A-Port dieses Slaves mit dem Parallel-B-Port der nächsten Einheit verbinden, und so weiter.

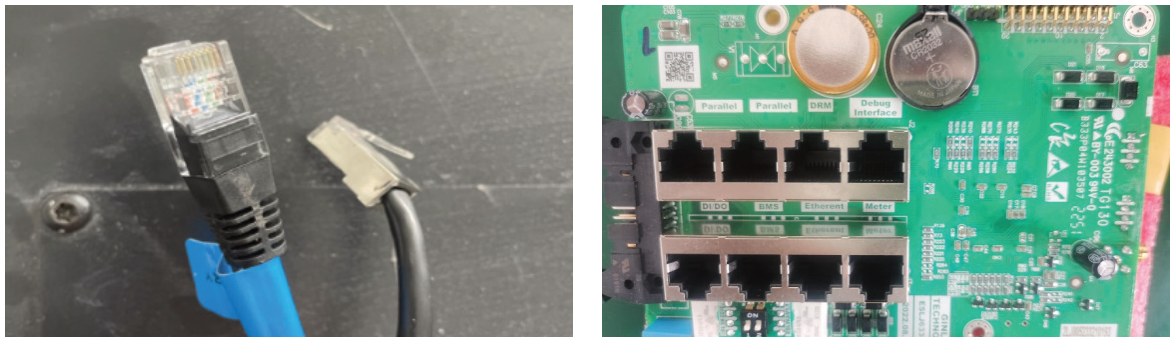

Abbildung 2: RJ45-Stecker Abbildung 3: Parallelport

3 – DIP-Schalter-Einstellungen
Stellen Sie die DIP-Schalter 1 & 2 des ersten und letzten Wechselrichters auf ON,
und bei den mittleren Slave-Wechselrichtern auf OFF. Beispiel:
•    Wenn Sie 2 Wechselrichter im Parallelmodus betreiben, müssen bei beiden die DIP-Schalter auf “ON” stehen;

•    Wenn 3 Wechselrichter parallel betrieben werden, muss der erste und letzte auf “ON” und der mittlere auf “OFF” stehen.
Hinweis: DIP-Schalter nach oben = ON, nach unten = OFF.

Parallelparameter in der APP einstellen

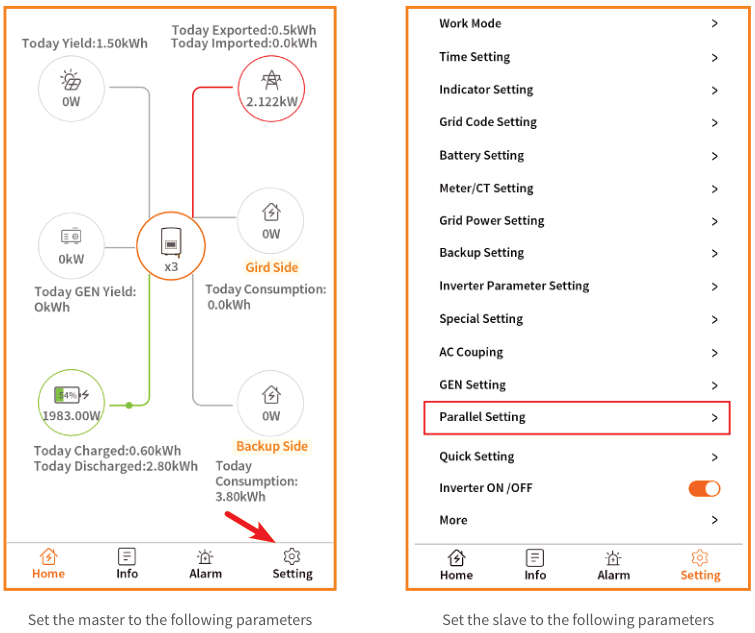

(1) Öffnen Sie die SolisCloud-App und gehen Sie in das Menü Einstellungen, dann

Paralleleinstellungen.

Master-Wechselrichter Parameter einstellen Slave-Wechselrichter Parameter einstellen

4 – Parameterspezifikation
Sobald sich das System im Parallelmodus befindet, müssen Sie Parameter wie den Betriebsmodus nur am Master-Wechselrichter einstellen. Diese Einstellungen werden automatisch auf alle verbundenen Geräte übertragen.
Weisen Sie jedem Wechselrichter eine eindeutige physische Adresse zu:
•    Master-Wechselrichter = ID 1
•    Slave-Wechselrichter = IDs 2 bis N (maximal 6)
Der Master-Wechselrichter fasst außerdem die Energieflussdaten des gesamten Systems zusammen und zeigt sie an.

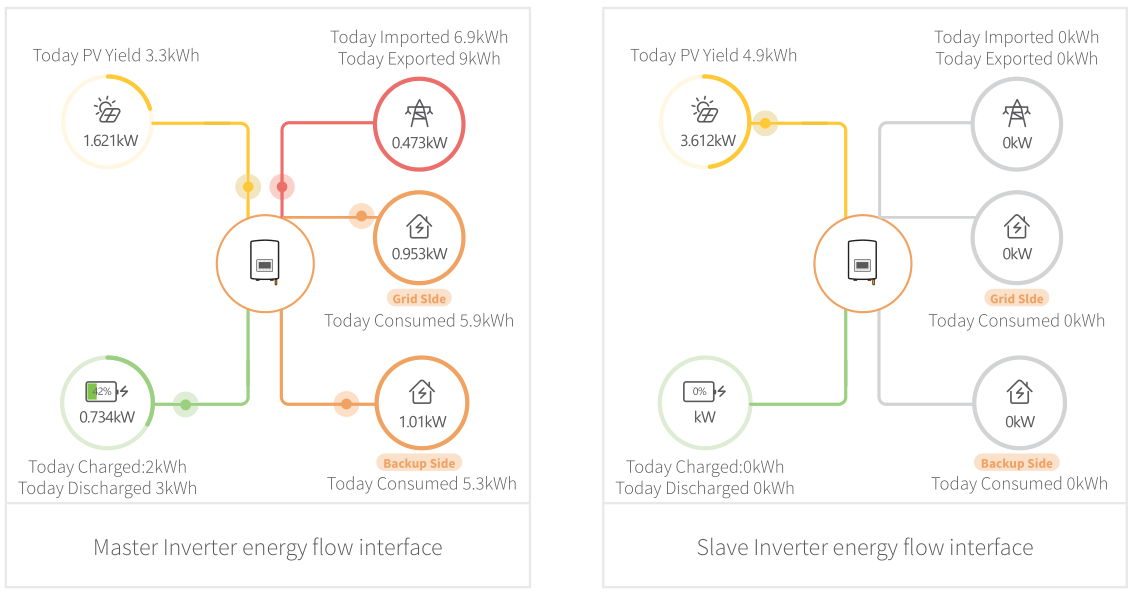

Energieflussanzeige Master-Wechselrichter Energieflussanzeige Slave-Wechselrichter


Fazit
Der Parallelbetrieb von Solis-Hybridwechselrichtern bietet eine praktische und skalierbare Lösung für Energiespeichersysteme. Beginnen Sie klein und erweitern Sie später nach Bedarf – ohne das gesamte System umbauen zu müssen.
Diese Flexibilität hilft Ihnen nicht nur bei der Budgetkontrolle, sondern macht Ihre Installation auch zukunftssicher, indem nahtlose Kapazitätserweiterungen möglich werden.
