Seminario Solis Episodio 15： Protección de aislamiento fotovoltaico

Abstracto
Cuando las lluvias son frecuentes, las plantas fotovoltaicas pueden tener algunos inconvenientes. Por ello en esta edición del Seminario Solis, se compartirán algunos de los problemas a los que son propensos las plantas fotovoltaicas durante la temporada de lluvias, así como sus métodos de tratamiento.

Recientemente, el inversor en sitio de un instalador mostró la alerta; "PV ISO-PR" durante un día nublado y justo a tiempo el cliente se puso en contacto con el personal técnico de Solis. Gracias a una investigación en sito, se encontraron muchos problemas de instalación, tales como; los strings fotovoltaicos enterrados directamente en el suelo sin protección de tubería de PVC., varios cables de CC dañados, etc. El personal técnico de Solis ayudó al cliente a reemplazar el cable nuevamente y recomendó hacer un tratamiento de protección de tubería de PVC para los strings, y con esto el inversor funcionó normalmente.
En este Seminario Solis, tomaremos este caso para presentar temas relacionados con el "PV ISO-PR".
Ⅰ Fenómeno de falla y causa
"PV ISO-PR" significa Protección de aislamiento fotovoltaico, un problema que es relativamente frecuente en el sistema, se manifiesta principalmente porque el inversor se desconecta de la red, entra en modo de protección y en la pantalla se muestra el mensaje de error de "PV ISO -PR01 / 02 ".

Motivo: esta falla indica que el inversor ha detectado que la resistencia de aislamiento FV + o FV- a tierra es demasiado bajo. De acuerdo con las normas de seguridad, el inversor debe dejar de funcionar y entrar en modo de protección para evitar el riesgo de descarga eléctrica.
Las causas de la "Protección de aislamiento fotovoltaico" se dividen principalmente en tres categorías:
1.Factores ambientales externos (aumento de la humedad ambiental).
2.Factores del sistema (aislamiento de tierra del sistema deficiente).
3.Factores del inversor (el umbral de detección y protección del aislamiento de la línea de CC es demasiado pequeño).

Entre ellos, los factores ambientales y del sistema representan más del 80% de los casos y, especialmente en clima lluvioso, el factor del sistema es más propenso a esta falla.

Ⅱ Analisis de la falla

1、Causado por factores ambiemtales
Verifique el tiempo de falla del inversor. Si el error se reporta por la mañana o tarde de un día nublado o lluvioso, y la recuperación es automática, es un fenómeno normal. Esto se debe a que en estos momentos, la humedad en el aire aumenta y la resistencia del sistema fotovoltaico a tierra disminuye, el inversor informa fácilmente las fallas en el aislamiento fotovoltaico.
2、Causado por factores del sistema
Si el inversor informa de un error y la falla no se recupera automáticamente, investigue más a fondo el punto del problema. El método de investigación es el siguiente:
1)Compruebe los strings uno a uno a través del inversor.
Método: conecte los strings uno a uno con la función de alerta temprana del inversor, si el inversor no continúa informando estos errores después del inicio, significa que el string está bien, si el inversor informa un error cuando se conecta el siguiente string, significa que este string conectado no cumple los requisitos. Al mismo tiempo, preste atención al mensaje de error, si es 01 o 02 para localizar con precisión el punto de falla de aislamiento.

2)Verifique el string con un multímetro.
Método: apague el inversor, retire todas las strings fotovoltaicas y use el equipo de CC del multímetro para medir el voltaje de CC del string a Tierra. El cable de prueba rojo del multímetro está conectado al string FV positivo o negativo, y el cable de prueba negro está conectado a tierra. Observe si su voltaje de CC se reduce a menos de 20 V. Si el voltaje no disminuye, el aislamiento de este string es deficiente y será necesario comprobar si la línea de CC del string está dañada.

3）Verifique el string con un megaohmímetro
Método: Utilice un megaohmímetro para medir la resistencia de aislamiento del string del polo positivo o negativo a tierra, uno por uno. La impedancia debe ser superior a 150 KΩ. Si es menor que este valor, significa que la cadena tiene un aislamiento deficiente.

Ⅲ Troubleshooting
1) Verifique la línea CC del string defectuoso que se confirmó en el paso anterior para encontrar el problema final, como que el recubrimiento está dañado o los cables están sumergidos en agua, corríjalos inmediatamente.

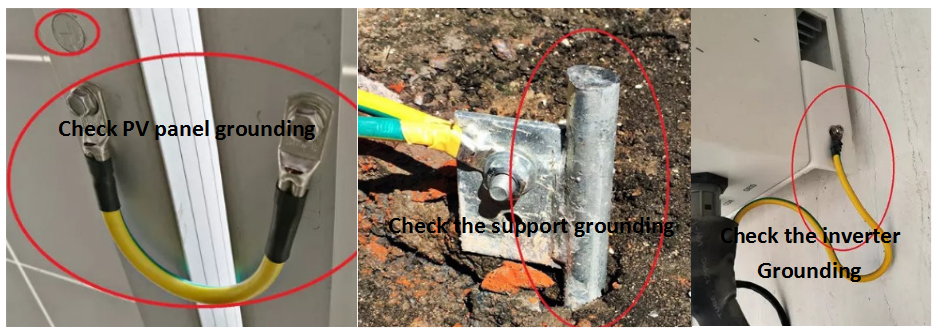

2)Compruebe si las conexiones a tierra del sistema son buenas, incluidas la conexión a tierra del panel fotovoltaico, del soporte, del inversor, etc.

3) El umbral de ajuste del inversor no cumple con las condiciones de trabajo in sito

Después de la inspección y reparación necesarias, si el sistema está en buenas condiciones, el valor de protección de aislamiento podría revisarse de acuerdo con la situación local. El método de revision es:

Configuración Avanzada → configuración especial → IgZero_COPM.Set → Configuración Riso. -Valor límite

Nota: El valor específico depende de las condiciones de trabajo en el sitio, contacte con los ingenieros de Solis para obtener información sobre la comunicación y la resolución en el sitio. www.solisinverters.com/aftersales.html

Conclusión
Como parte central del sistema fotovoltaico, el inversor es responsable de la conversión de energía, detección de fallas, alerta temprana y la protección de la seguridad personal y del equipo. Por lo tanto, si se produce una advertencia del sistema, el personal de operación y mantenimiento debe prestarle atención, investigar y resolver la situacuión a tiempo para asegurarse de que el sistema fotovoltaico funciona correctamente.
Solis tiene el mejor equipo de servicio e inversores de cadena del mundo. Si tiene alguna pregunta técnica o de productos sobre sistemas fotovoltaicos, lo invitamos a visitarnos en: www.solisinverters.com
