Seminario Solis Episodio 73:Función de detección de CT en la aplicación SolisCloud

Autor：Ginl_mg_324 Hora：2025-11-20 10:33:00.0 Páginas vistas：87

Antecedentes
Al instalar un inversor, los clientes suelen usar un CT (transformador de corriente) para medir la corriente. Sin embargo, el CT debe colocarse correctamente, y a veces no es claro si la instalación se realizó de manera adecuada.
Por eso, en este seminario de Solis presentamos la función de detección de CT: una herramienta sencilla en la aplicación SolisCloud que ayuda a verificar si el CT está instalado de forma correcta.
2. Método de instalación predeterminado
El CT supervisa el flujo de energía en el punto de conexión a la red. Si detecta que el flujo de energía está por exceder el límite de exportación, el inversor reducirá automáticamente la generación para mantenerse dentro de los parámetros.
Para una instalación correcta:
• El CT debe instalarse en la línea de fase en el punto de conexión a la red.
• La flecha del CT debe apuntar hacia la red.

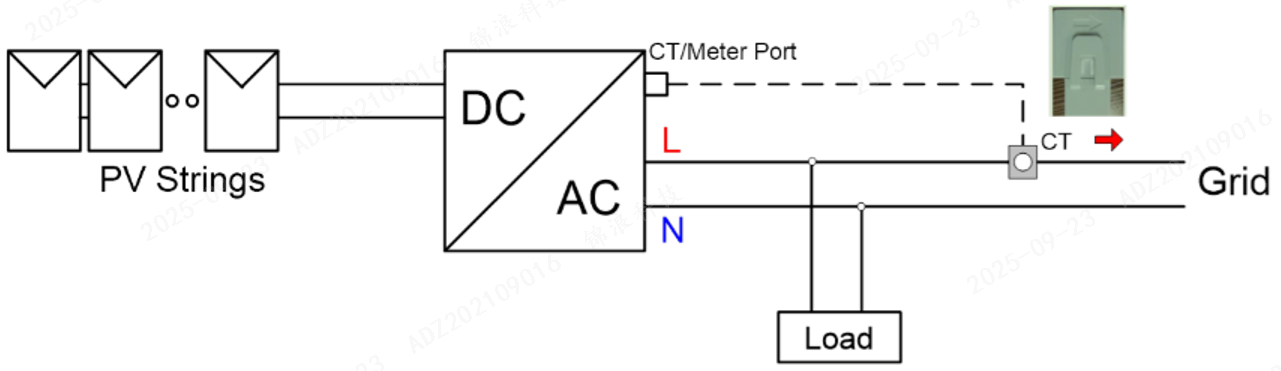

Figura 1: Conexión por cable de la solución CT

3. Función de detección de CT en SolisCloud
Antes de ejecutar la función de detección de CT, deben cumplirse estas condiciones:
1. Sin entrada fotovoltaica: desconecte todos los cables de corriente continua (DC) o apague el interruptor DC.
2. Sin carga: asegúrese de que no haya cargas conectadas al inversor, o que cualquier carga conectada esté fuera de línea.
3. Batería: la batería puede permanecer conectada, pero el flujo de energía hacia o desde la red debe ser ≤ 3 kW.
4. Estado del inversor: el inversor debe estar funcionando normalmente, conectado a la red y sin fallas.
5. Medidor: el medidor debe instalarse en el lado de la red.
6. Dirección del CT: por defecto, el CT debe orientarse hacia la red. Si está instalado al revés, simplemente seleccione “Invertido” en la configuración de SolisCloud.

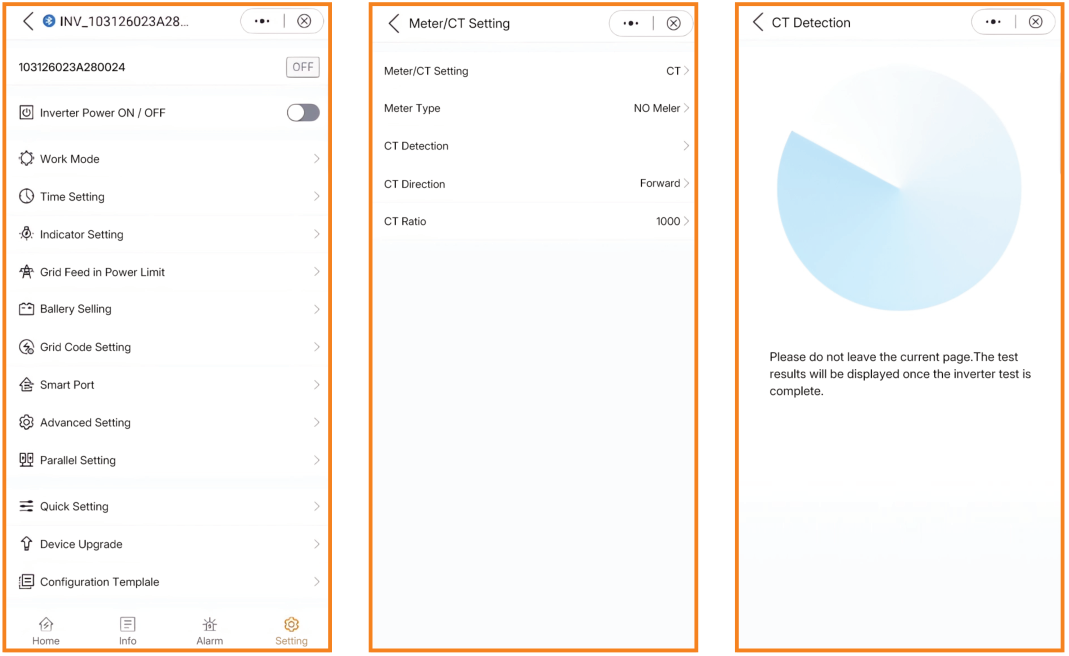

Figura 2: Función de detección de CT

4. Resultados en SolisCloud
Al ejecutar la detección de CT, verá uno de tres resultados:
• No se puede comprobar → Las condiciones del sitio no cumplen con los requisitos. Revise la lista anterior.
• CT normal → La instalación es correcta.
• Falla de CT → Hay un problema. Verifique el propio CT o la instalación.
Conclusión
Los CT desempeñan un papel importante en los sistemas fotovoltaicos: se usan para limitar la exportación a la red, regular la potencia, monitorear cargas e incluso coordinar sistemas fotovoltaicos con generadores. Pero instalar el CT en la dirección correcta siempre ha sido un dolor de cabeza común para los instaladores.
La función de detección de CT en la aplicación Solis facilita la identificación de errores y confirma que todo esté configurado correctamente, lo que ahorra tiempo y reduce fallas en sitio.
Aviso legal:
La información anterior está destinada a profesionales eléctricos calificados e instaladores solares capacitados. La instalación de CT y la configuración de inversores implica trabajar con sistemas eléctricos energizados. Asegúrese de que todo el trabajo se realice de manera segura, siguiendo las normas y regulaciones locales.
