Seminario Solis, Episodio 32: Uso correcto de cables con núcleo de aluminio en sistemas fotovoltaicos

Autor：Solis Hora：2021-11-10 10:58:55.0 Páginas vistas：869

Los cables de transmisión de red suelen ser de núcleo de aluminio. Por lo tanto, en la instalación de plantas fotovoltaicas en áreas residenciales y comerciales, muchos usuarios utilizan cables con núcleo de aluminio para interactuar directamente con los puertos de salida del inversor o los puertos de los disyuntores. Esto puede causar problemas de seguridad. En este seminario de Solis compartiremos contigo la correcta conexión de cables de cobre y aluminio.

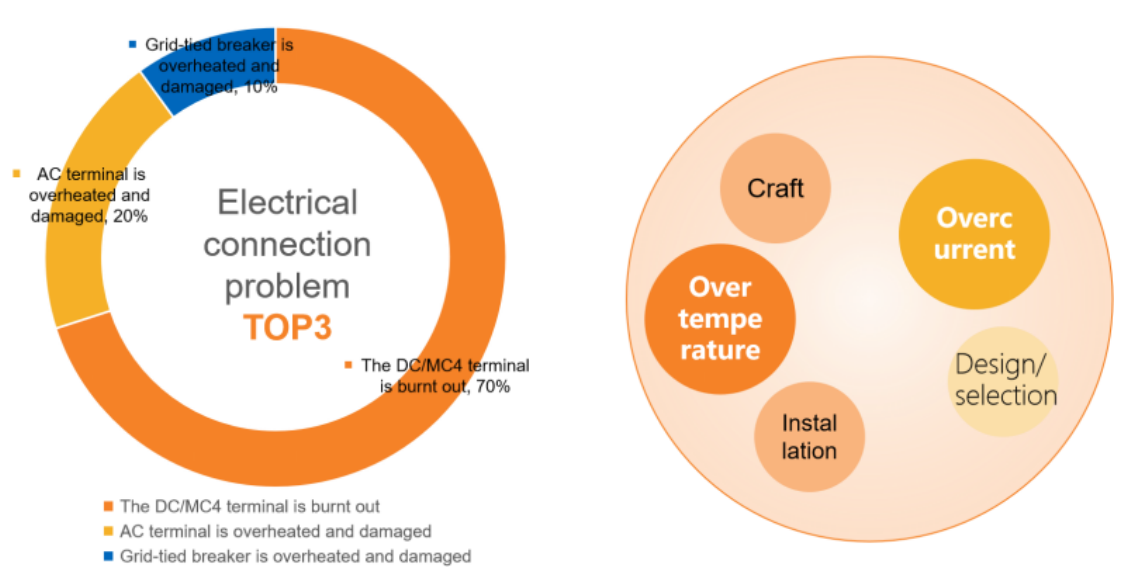

Figura 1: En los problemas de conexión eléctrica de la planta fotovoltaica, las fallas del lado de CA representan el 30%,

¿Qué sucede cuando los conductores de cobre y aluminio están conectados directamente?

1. Formación de la reacción de la celda galvánica: cuando los conductores de cobre y aluminio están conectados directamente, las superficies de contacto de estos dos metales forman fácilmente celdas galvánicas en el aire. Esto provoca la corrosión galvánica del aluminio y aumenta la resistencia de contacto en la unión de los conductores de cobre y aluminio.

2. Aumenta la resistencia de contacto: el módulo elástico y el coeficiente de expansión térmica del cobre y el aluminio son muy diferentes. Después de múltiples ciclos de enfriamiento y calentamiento (encendido y apagado) durante el funcionamiento, se generará un espacio de contacto mayor en el punto de contacto, lo que aumenta la resistencia de contacto. Lo que hará que la temperatura del punto de contacto se eleve y, finalmente, provocará la quema de cables e interfaces de equipos.

¿Por qué no se pueden conectar directamente el alambre de cobre y el alambre de aluminio? La resistividad del alambre de aluminio y del alambre de cobre es diferente.

Figura 2: Resistividades de metales communes

1. El alambre de aluminio se oxida fácilmente con el aire y se forma una capa de óxido en su superficie, lo que aumentará la resistencia de contacto del punto de contacto entre el alambre de aluminio y el alambre de cobre. Cuando la corriente pasa a través de este punto de contacto, el calor aumentará en el punto de conexión y podría provocar un incendio.

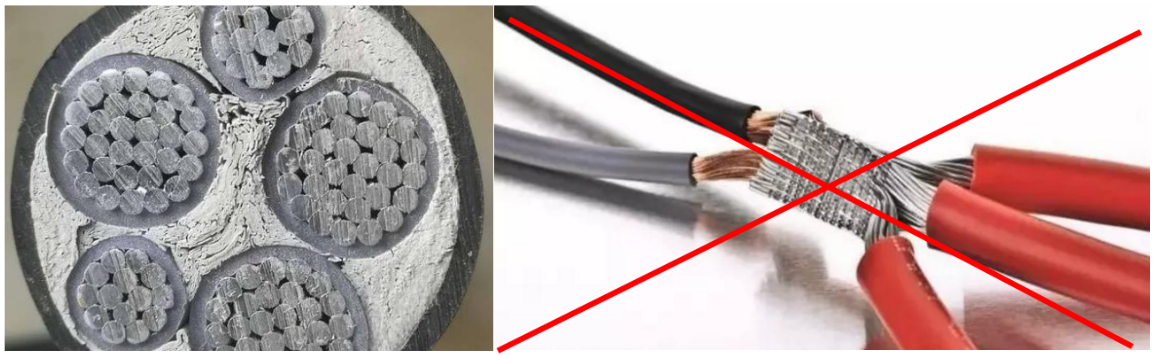

Figura 3: El alambre de cobre y el alambre de aluminio no se pueden conectar directamente

2 . De acuerdo con las regulaciones de seguridad, los cables de aluminio no se pueden conectar directamente a cables de cobre o terminales de conductores de cobre.

Cómo conectar correctamente cables de cobre y aluminio.

1. Para conectar hebras simples de alambres de cobre y aluminio de sección transversal pequeña, se debe hacer una placa de hojalata en los alambres de cobre y luego se puede conectar a los alambres de aluminio.

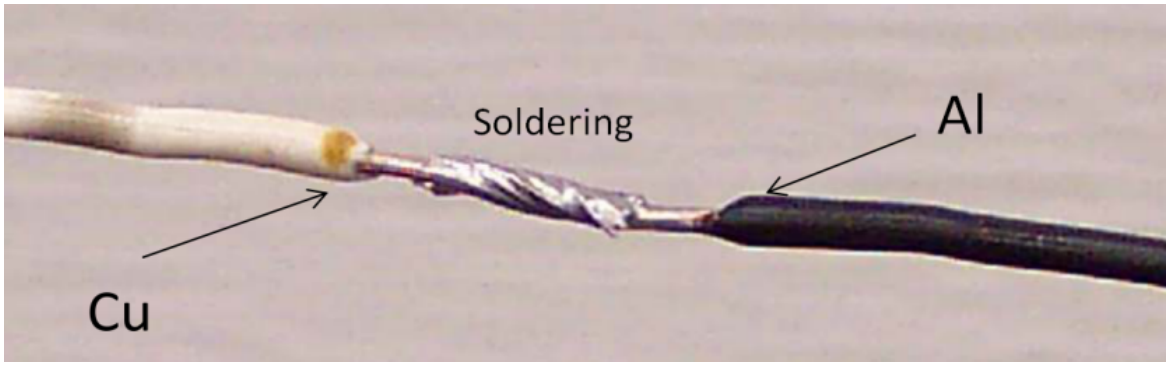

Figura 4: Cable de soldadura Cu-Al

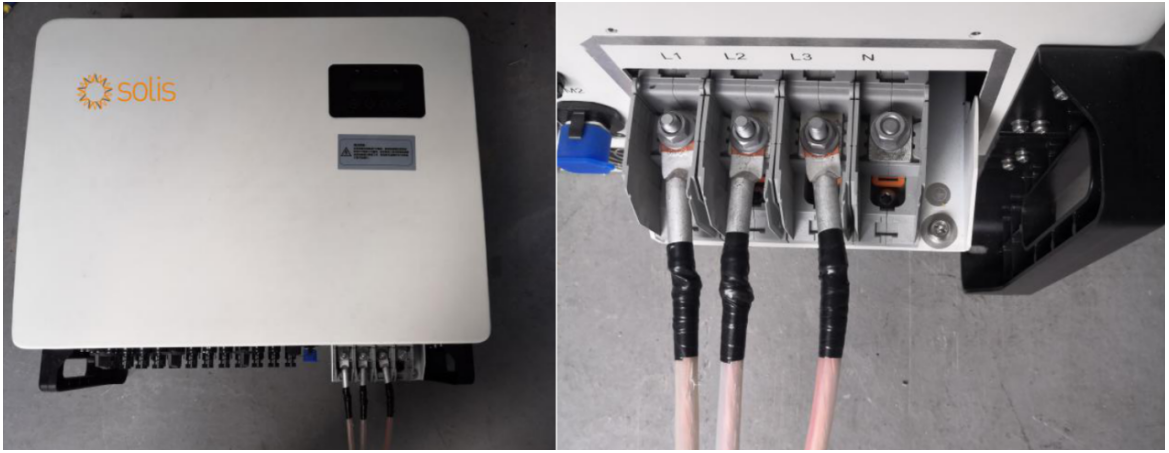

1. Cuando conecte varios cables de aluminio de sección transversal grande con cables de cobre o disyuntores que contengan terminales conductores de cobre, se debe utilizar un conector de cable de Cu-Al.

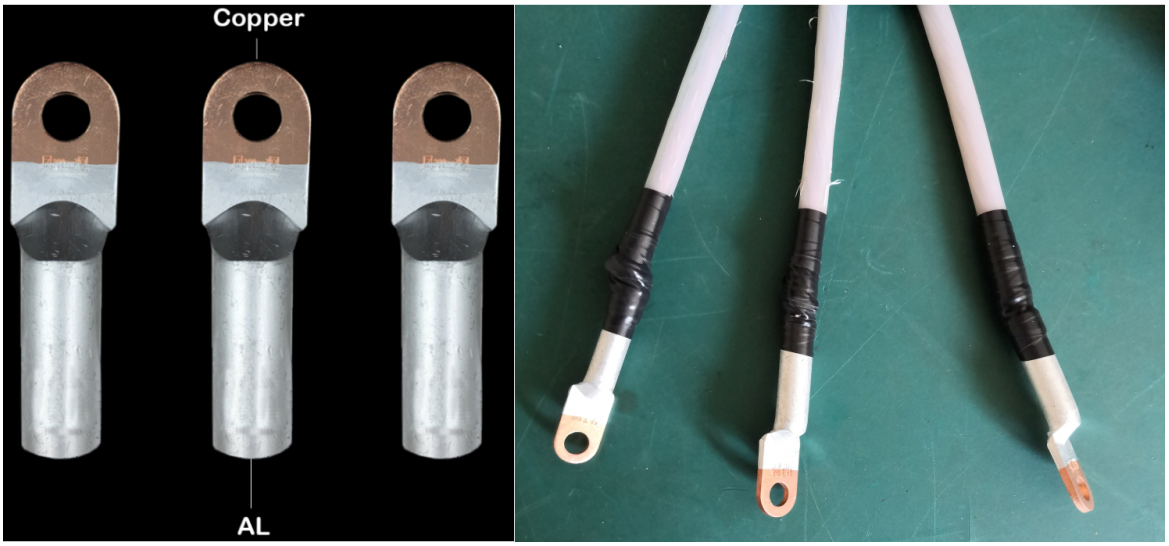

Figura 5: Conector de cable Cu-Al

Nota

1. En una habitación seca, los conductores de cobre deben estañarse y luego conectarse al cable de aluminio. En exteriores o donde la humedad relativa del aire es cercana al 100%, se debe usar un conector de alambre de Cu-Al junto con estañado de los terminales de cobre.

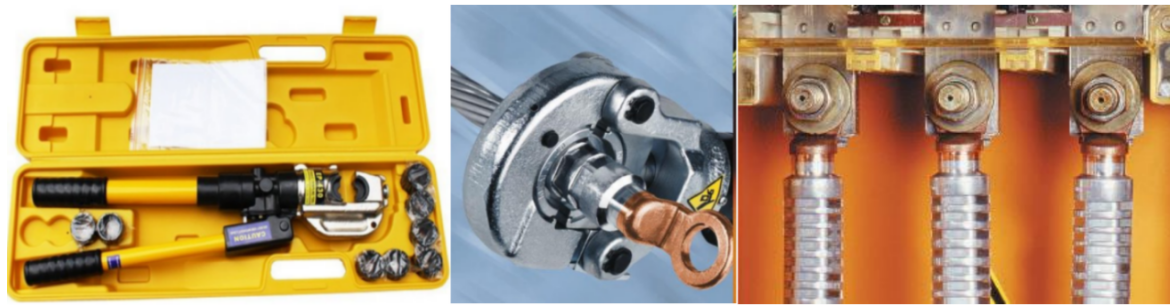

2. Para el engarzado de terminales, utilice siempre equipo profesional y engarce los cables con fuerza.

Resumen

En los sistemas fotovoltaicos, se recomienda utilizar cables de CA con núcleo de cobre. Si necesita utilizar cables de aluminio, preste atención al método de transición al conectar cables de aluminio a cables de cobre o equipos con terminales de cobre. Si el método es incorrecto, los cables podrían causar un evento catastrófico.

Si tiene alguna otra pregunta, puede comunicarse con su ingeniero de soporte local de Solis. www.solisinverters.com/aftersales.html

Solis es uno de los fabricantes de inversores de cadena más grandes y experimentados del mundo con una red global de equipos de servicio.
