Seminario Solis Episodio 26: Soluciones de preguntas frecuentes sobre “Export Power Manager (EPM)”

Contexto
El Solis EPM, como dispositivo de control de energía, tiene una función verdaderamente importante. Además de controlar la producción de energía del sistema fotovoltaico, también se puede utilizar como un dispositivo de ajuste de potencia reactiva y compensación del factor de potencia. El uso y configuración de este dispositivo, genera algunas dudas comunes, por lo que en este episodio del Seminario Solis hemos recopilado las preguntas más frecuentes y respuestas de las mismas.

Preguntas frecuentes
1) ¿Cuál es la diferencia entre los modelos EPM disponibles? EPM1-5G, EPM3-5G, EPM3-5G-PLUS?
EPM1-5G
Este es adecuado para sistemas monofásicos de 220 V / 230 V, se puede utilizar en diferentes modelos de inversores y puede controlar hasta 10 inversores.
EPM3-5G
Adecuado para sistemas trifásicos, voltaje de 220 VCA, 380/400 VCA, 480 VCA, se puede utilizar en diferentes modelos de inversores, puede controlar hasta 10 inversores y es adecuado para configuraciones Delta trifásicas sin neutro.
EPM3-5G-PLUS
Esto es adecuado para sistemas trifásicos con neutro de 220 VCA, y 380/400 VCA, se puede usar en diferentes modelos de inversores y la cantidad teórica máxima de inversores que puede controlar es 80. No es compatible con redes sin neutro.

2) ¿Por qué la energía no se está controlando o se controla incorrectamente?
Esto puede deberse a las siguientes razones:
1. El número de inversores y los ajustes de capacidad del sistema no van de acuerdo con la instalación real. Siga los pasos a continuación para verificar y corregir;
- “Advantage setting”→”Inverter Qty.set”→”Set INV NUM”：(01-99)
- “Advantage setting”→”Set EPM regulator”→”Capacity setting”→”set capa: xxxx W”

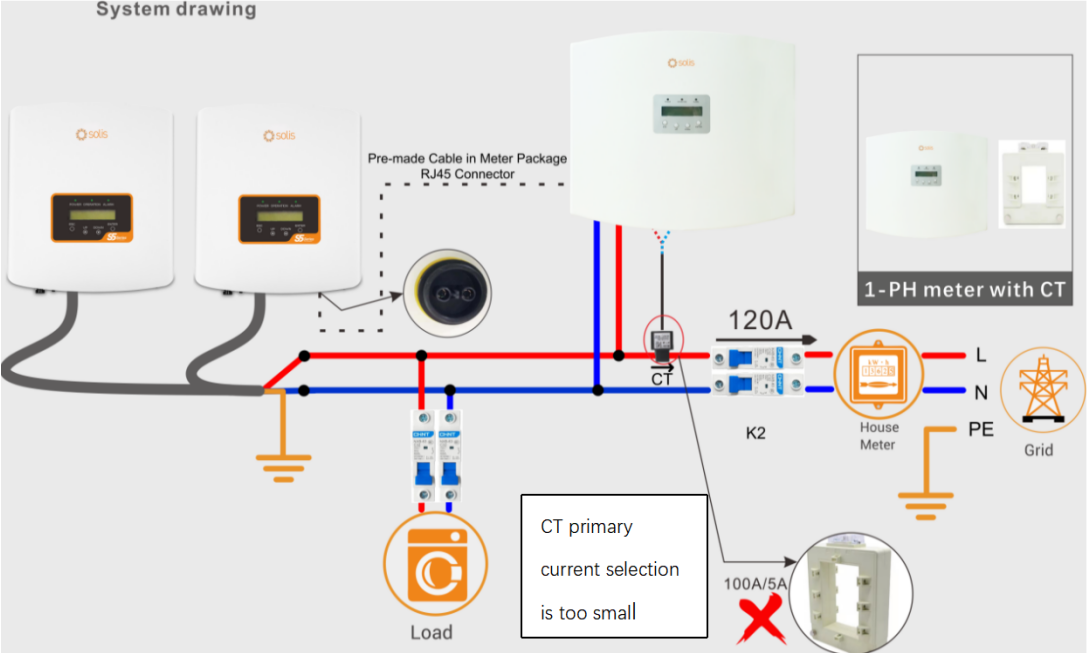

2. La corriente primaria del CT es menor que la corriente real del punto de conexión a la red, lo que causa daños al CT. Vea el diagrama a continuación:


3. La corriente secundaria seleccionada del CT no es 5A. La “EPM” de la serie Solis 5G requiere un CT con una corriente secundaria de 5A. Si es de 200 mA o 1 A, la detección de energía de la red se vuelve inexacta y puede provocar problemas con el “EPM”.

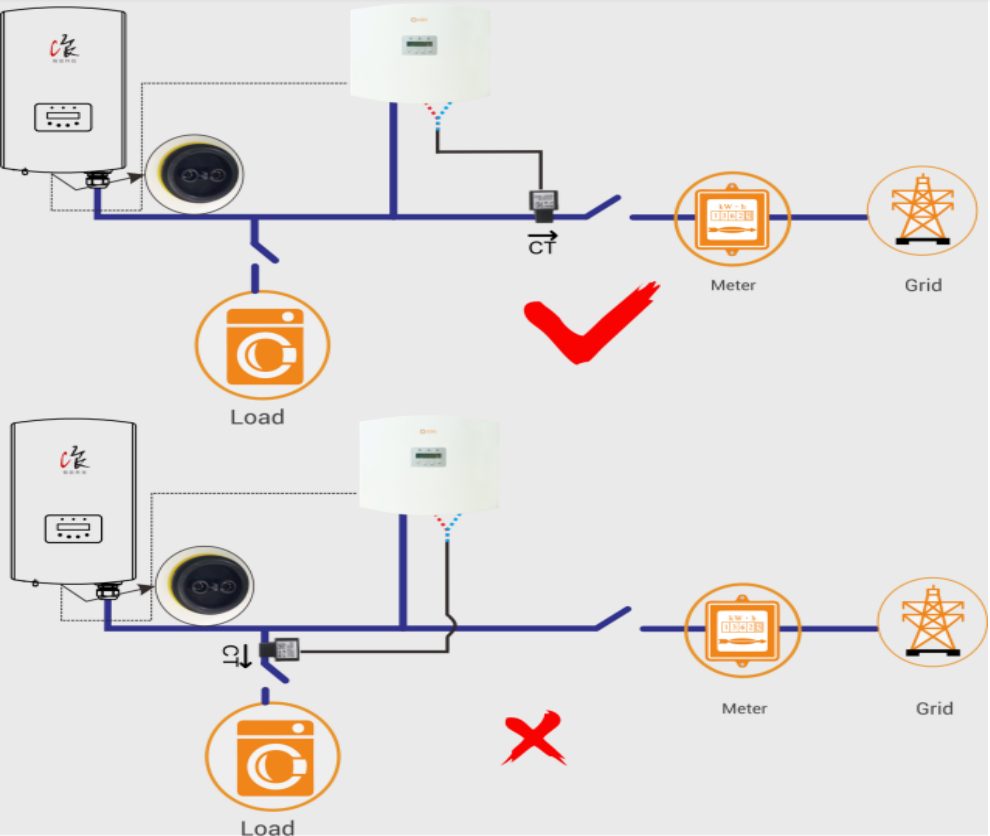

4. La posición de instalación del CT en relación con la caja “EPM” es incorrecta. Si está instalado en el circuito derivado de carga, puede ocurrir un control de potencia anormal. Vea el diagrama a continuación:

3) ¿Por qué la energía de la red mostrada por el EPM es diferente a la lectura del medidor?
Cuando ocurre este problema, se deben considerar los siguientes factores:
1. Verifique que la configuración de la relación de corriente de CT del EPM refleje las especificaciones reales del sistema fotovoltaico.
“Advantage setting”→”Set CT Ratio”→”Set” Para：

2. Confirme si la corriente secundaria del CT es 5A.

3. Use una pinza amperimétrica para medir la corriente en el CT y compárela con la corriente mostrada por “EPM-Information” para determinar si el CT o el EPM en sí están defectuosos.

4. Compruebe si el voltaje de la red que muestra la “EPM-Information” tiene un valor anormal.

4) ¿Qué significa la alarma "CT fail-safe"?
Esto generalmente se debe a una falla en la conexión entre el CT y el EPM. Se puede realizar la siguiente acción para solucionar los problemas:
1.CT a prueba de fallas significa que la caja EPM detecta que el CT no está conectado. Debe verificar el cableado entre el CT y la caja EPM o usar los valores actuales de cada fase según la EPM para determinar qué CT está causando el mensaje de error.
2.Nota: Cuando ocurre esta falla, todos los inversores instalados también mostrarán un mensaje de alarma “Failsafe". Si este mensaje no aparece, significa que la opción "Failsafe" del inversor está desactivada.

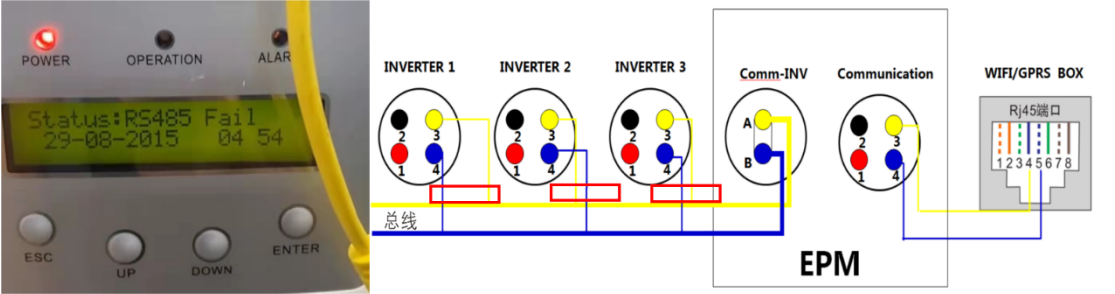

5) La alarma "RS485 Fail" o "RS485 AllFail" se muestra en la pantalla del EPM

Esto indica que la comunicación RS485 entre el inversor y la EPM Box en todo el sistema es defectuosa. Debe verificar la conexión entre cada inversor y el bus RS485;

Utilice un multímetro para medir el voltaje entre el pin A y el pin B del puerto de comunicación RS485 de cada inversor que en condiciones normales de funcionamiento, debería indicar aproximadamente 1,6 V. Si hay una gran desviación de esto, indica que la terminal de comunicación del inversor podría estar defectuoso.
También debe comprobar si el número de inversor en el EPM en los ajustes y la dirección en la esclava del inversor son correctos.

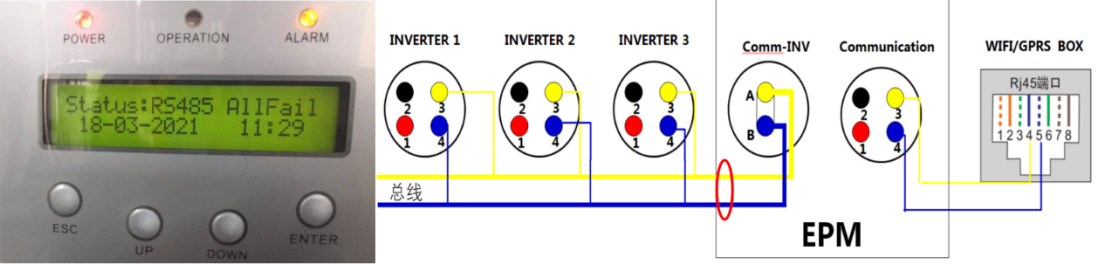

“RS485 ALLFail”
Esto indica que la comunicación RS485 entre todos los inversores y el EPM es defectuosa.

Debe verificar la conexión entre el bus RS485 y el EPM haciendo lo siguiente:

① Desenchufe el conector de bus RS485 y use un multímetro para medir el voltaje entre el pin A y el pin B, en estado normal debería leer alrededor de 1.6V. Si hay una gran desviación, el pin A y el pin B del terminal RS485 del lado del inversor puede invertirse.

② Si hay problemas intermitentes "fail-safe", puede ser causado por interferencias en el sitio. Si este es el caso, se recomienda que actualice a un cable RS485 blindado de mayor calidad.
