Seminario Solis Episodio 22: Soluciones para el código de error "GRID INTF"

Contexto
La red eléctrica es un sistema frágil y complejo por lo que su funcionamiento afectará a todos los equipos conectados. También, el funcionamiento anormal del equipo conectado podrá afectar y causar lo que se conoce como "perturbación de la red". La perturbación de la red es un tipo de falla relativamente común de la red, de hecho, la frecuencia de su aparición es superada solo por la sobretensión/subtensión de la red. En este Seminario Solis, compartiremos las causas y posibles soluciones para tales fallas.

Descripción del error

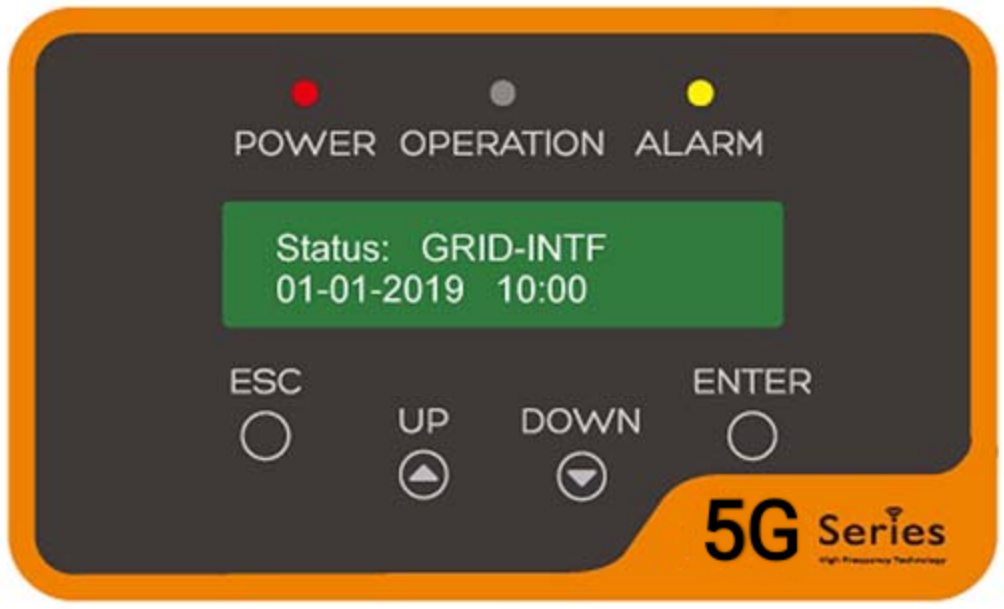

Si durante el funcionamiento, el inversor se ve afectado por la distorsión de voltaje en el lado de la red, la corriente de salida del inversor aumentará repentinamente a 1.4 veces la corriente máxima. Simultáneamente, las fluctuaciones de corriente anormales se controlarán automáticamente 5 veces en 30 segundos. Si ocurre una sexta vez, el inversor se desconectará de la red para protección del equipo y mostrará el mensaje “GRID INTF”.

¿Qué puede causar el error GRID-INTF?

Problemas del sistema fotovoltaico
En el sistema fotovoltaico, los puntos de cableado entre el equipo y la red eléctrica son los más propensos a tener problemas. Cuando aparece el mensaje "GRID-INTF", se recomienda revisar primeramente los siguientes puntos:
1) Verifique si el cableado de CA del lado de la red es correcto, si está conectado incorrectamente, causará fluctuaciones de corriente CA.

2) Compruebe si el diámetro del cable de CA cumple con los requisitos estándar. Si el diámetro del cable es demasiado pequeño, hará que el voltaje de la red fluctúe.

3) Verifique si el material de la línea de CA en el sitio es satisfactorio. La salida del inversor puede ser anormal debido al uso de materiales de calidad inferior.

Alteraciones de red

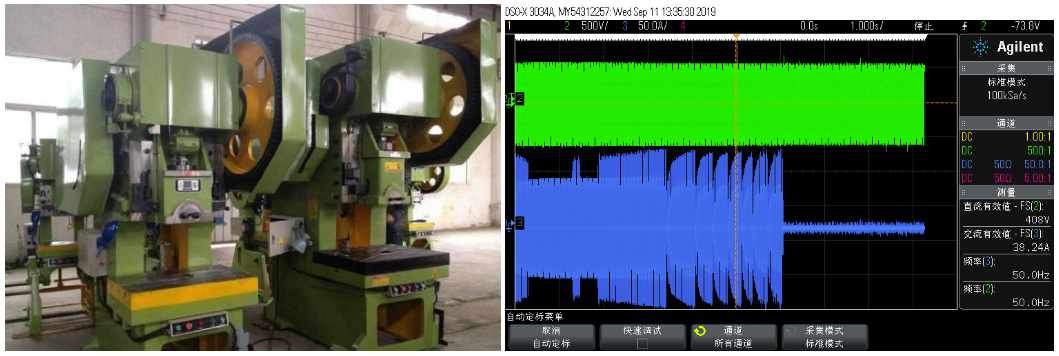

Las sobretensiones de la red pueden ser un problema muy difícil de diagnosticar. La forma más sencilla de saber si esta es la falla, es confirmar si hay maquinaria eléctrica de gran tamaño en la carga eléctrica del propietario o alrededor; como máquinas de estampar, motores de alta potencia, máquinas herramienta de procesamiento, etc. La conmutación de este tipo de equipos tendrá impacto e interferencia en la red, provocando armónicos excesivos y superando el rango de tolerancia de los inversores Solis. Para protegerse, el inversor se desconectará de la red y mostrará el mensaje “GRID INTF”.


Soluciones

Problema en el sistema fotovoltaico
1) Para un cableado de terminales de CA deficiente del inversor, vuelva a apretar la línea de CA o reemplace los terminales de CA.
2) Para cables de CA de tamaño insuficiente, los cables de CA deben reemplazarse con cables de tamaño adecuado que tengan una mayor capacidad de transporte de corriente.

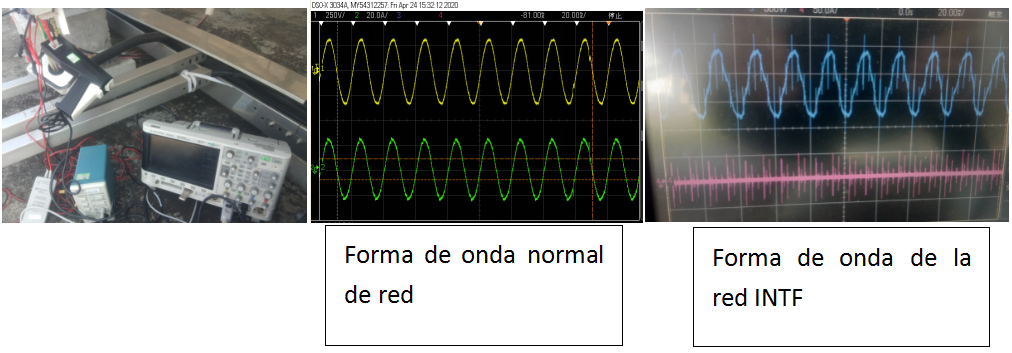

Si la carga eléctrica del propietario o las áreas circundantes tienen equipos de alta corriente en funcionamiento, use un osciloscopio para probar las formas de onda de voltaje y corriente en el lado de CA de la red. La forma de onda debe compartirse con el cliente y los ingenieros de Solis. Basándose en la forma de onda, los ingenieros de Solis pueden evaluar y resolver el problema a través de configuraciones de software especiales.

Resumen
La interferencia de la red es un problema común que se puede gestionar mediante las mejores prácticas de instalación y la comprensión de las cargas en el sitio. Si se instala un sistema fotovoltaico solar con el cableado y las soluciones de conexión correctas y compatibles, esto evitará errores en el lado del sistema fotovoltaico. Las sobretensiones de la red son más difíciles de planificar, pero con un estudio detallado del sitio y el conocimiento de todos los equipos en la propiedad y las áreas circundantes, se puede diseñar un sistema fotovoltaico para que funcione correctamente y resista las sobretensiones de la red.
